광진구 뚝섬로 외국인관광도시민박업 구조안전진단

광진구 뚝섬로 외국인관광도시민박업 구조안전진단은 1989년 사용승인된 연와조 주택의 지상 2층 1가구를 대상으로 수행되었습니다.

외국인관광도시민박업을 준비하는 기존 주택은 실내 인테리어나 숙박공간의 구성만으로 판단하기 어렵습니다.

특히 연와조 주택은 조적벽체가 건축물의 하중 전달에 관여할 수 있으므로, 벽체 두께와 균열 상태, 외벽 구성,

콘크리트 부재의 재료 상태, 건축물의 기울기 등을 함께 확인해야 합니다.

이번 사례는 광진구 기존 주택을 숙박업 용도로 활용하기 전, 건축구조기술사가 현장조사와 구조안전성 검토를 수행한 사례입니다.

1989년 사용승인 연와조 주택의 검토 조건

대상 건축물은 지하 1층, 지상 2층 규모의 연와조 주택입니다. 연면적은 92.85㎡이며, 각 층은 주택 용도로 사용되어 온 건축물입니다.

이번 외국인관광도시민박업 구조안전진단의 검토 대상은 지상 2층 1가구로, 거실 및 주방, 방 1, 방 2, 화장실, 현관을 중심으로 현장조사가 이루어졌습니다.

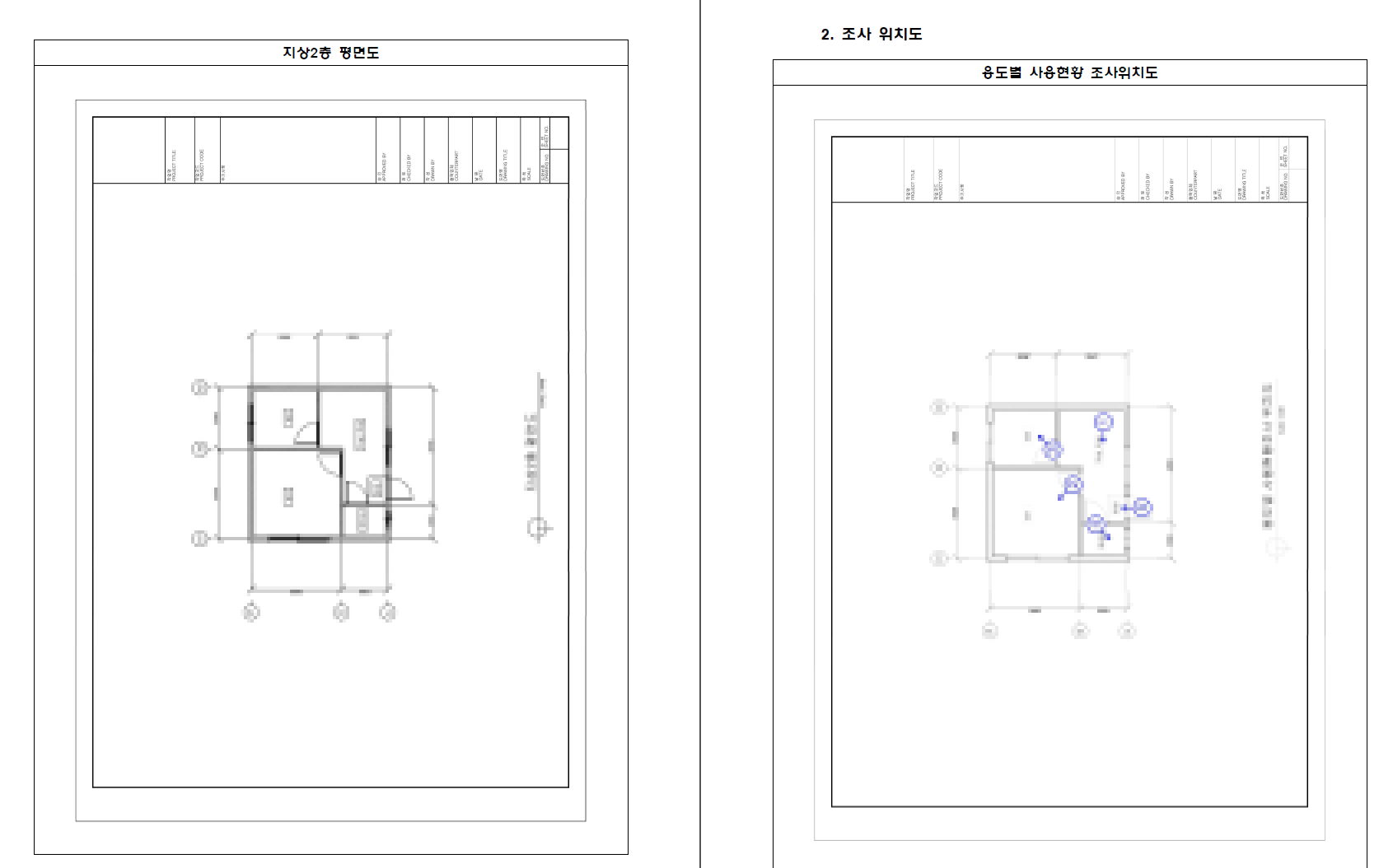

보고서 작성 과정에서는 준공 당시 설계도서가 확보되지 않은 조건을 고려하여, 현장에서 주요 벽체 위치와 부재 치수, 공간 배치,

구조 형상을 직접 확인하였습니다. 이후 실측 결과를 바탕으로 지상 2층 평면도를 복원하였으며,

복원된 평면도는 조적벽체 실측 위치와 성능저하부 조사 위치를 정리하는 기준 자료로 활용되었습니다.

도면이 없는 노후 주택의 구조안전진단에서는 이처럼 현장 실측과 도면 복원이 검토의 출발점이 됩니다.

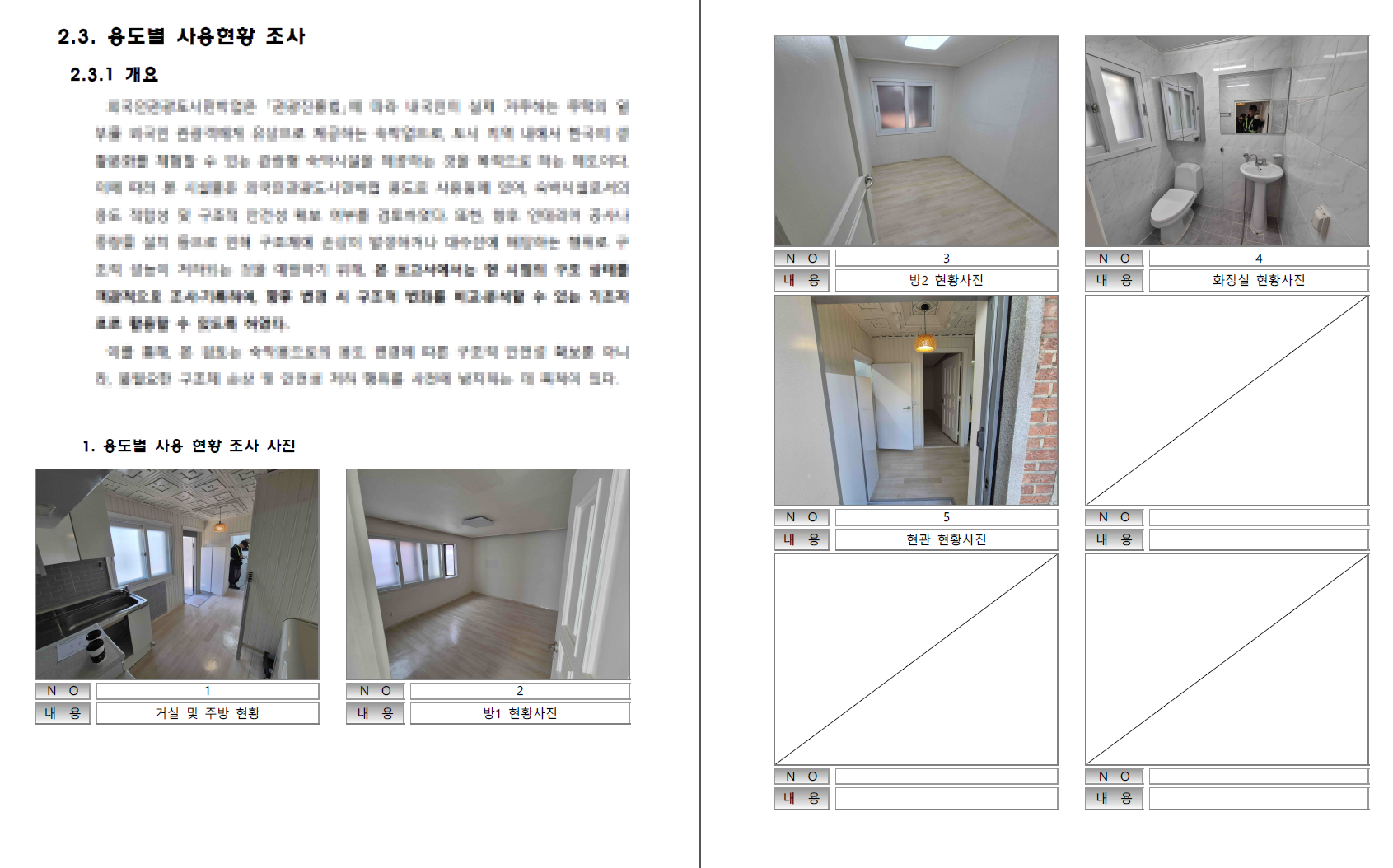

지상 2층 숙박 예정 공간 현장조사

지상 2층 내부는 거실 및 주방, 방 2개, 화장실, 현관으로 구성되어 있었습니다.

현장조사와 청문 결과, 해당 공간은 외국인관광도시민박업 용도에 필요한 기본적인 실 구성과 공간 배치를 갖춘 것으로 확인되었습니다.

또한 향후 구조체 변경이나 중량물 적재 등 구조안전성에 영향을 줄 수 있는 행위는 계획되지 않은 것으로 확인되었습니다.

외국인관광도시민박업 구조안전진단에서는 현재 상태만 확인하는 것이 아니라,

운영 중 구조체에 부담을 줄 가능성이 있는 행위를 사전에 구분하는 것이 중요합니다.

이번 보고서에서도 기존 조적벽체나 슬래브에 개구부를 신설하거나, 구조체를 손상시키는 행위,

과도한 중량물 적재는 구조적 안전성에 부정적인 영향을 줄 수 있으므로 허용하지 않는 조건으로 정리하였습니다.

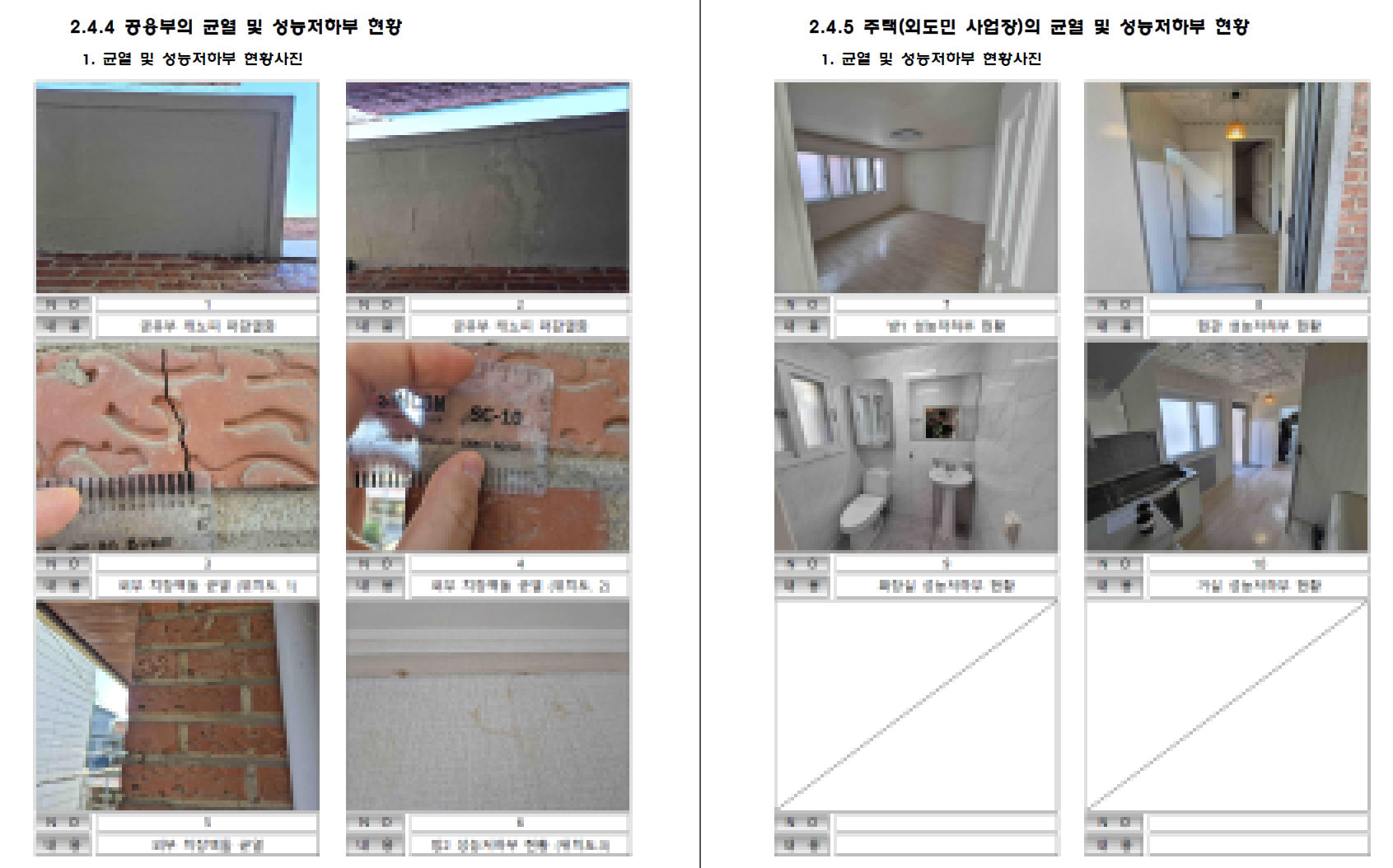

외부 치장벽돌 균열과 공용부 캐노피 마감열화 조사

광진구 뚝섬로 현장에서는 공용부 캐노피 마감열화와 외부 치장벽돌 균열이 확인되었습니다.

외부 치장벽돌 균열은 단순한 미관상 손상으로만 볼 것이 아니라,

조적벽체의 구조적 기능에 영향을 주는지 확인해야 하는 항목입니다.

이번 조사에서는 외부 치장벽돌 균열 위치를 확인하고, 내부 공간의 방 1, 방 2,

현관, 화장실, 거실 부위의 성능저하부도 함께 조사하였습니다.

조사 결과 구조안전성에 중대한 영향을 줄 정도의 손상은 확인되지 않았습니다.

일부 미세한 결함은 건축물의 사용연수 경과에 따른 노후화 수준으로 판단되었으며,

구조기능 저하나 안전성 저하로 이어지는 상태는 아닌 것으로 평가되었습니다.

이 사례의 핵심은 균열이 있다는 사실 자체보다, 해당 균열이 구조체의 안전성과 어떤 관계가 있는지를 구분했다는 점입니다.

노후 연와조 주택의 구조안전진단에서는 균열 위치, 균열 형태, 외벽 구성, 실측 결과를 함께 검토해야 보다 정확한 판단이 가능합니다.

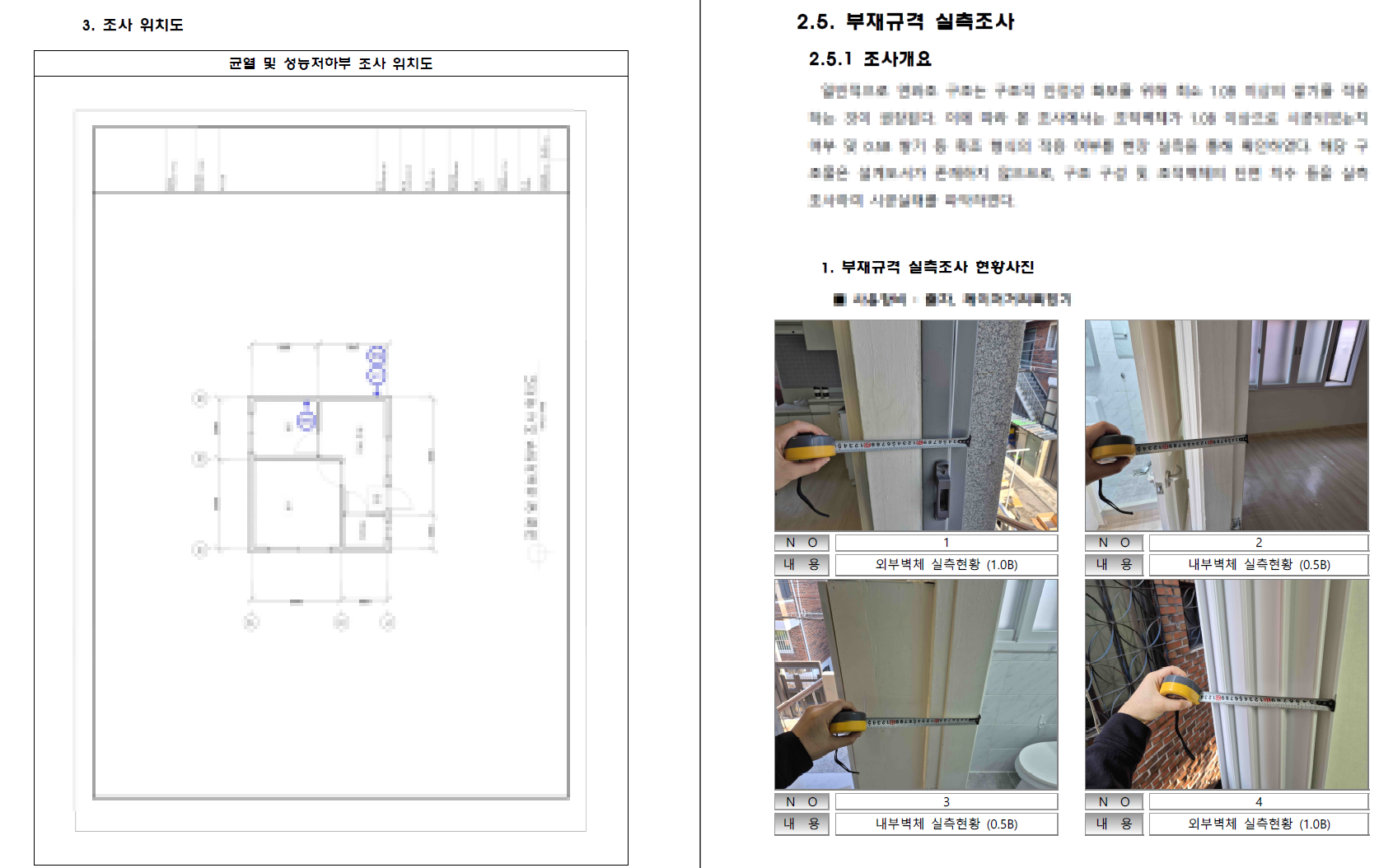

조적벽체 0.5B·1.0B 실측 결과

조적벽체 실측은 이번 구조안전진단에서 가장 중요한 검토 항목 중 하나입니다. 현장에서는 현관, 방 1, 방 2, 화장실 등 주요 위치에서 벽체 두께를 확인하였습니다.

실측 결과, 현관과 방 2, 방 1 일부 외벽은 1.0B, 즉 약 190mm 두께로 확인되었고, 방 1 및 화장실 일부 내부 벽체는 0.5B, 즉 약 90mm 수준으로 조사되었습니다.

일반적으로 외벽이 0.5B로 시공된 경우에는 구조안전성에 대한 추가 검토가 필요할 수 있습니다. 그러나 이번 광진구 뚝섬로 건축물의 경우,

지상 2층 외벽은 모두 1.0B 이상으로 확인되었습니다. 이에 따라 현재의 외국인관광도시민박업 사용 조건에서는 별도 조적벽체 보강이 필요한 수준은 아닌 것으로 판단하였습니다.

조적벽체 구조검토에서는 단순히 벽체 두께만 보는 것이 아니라, 벽체의 위치, 외벽과 내벽의 역할, 개구부 주변 상태, 균열 위치를 함께 고려해야 합니다.

이번 현장조사 결과는 외국인관광도시민박업 구조안전진단 보고서의 중요한 판단 근거로 활용되었습니다.

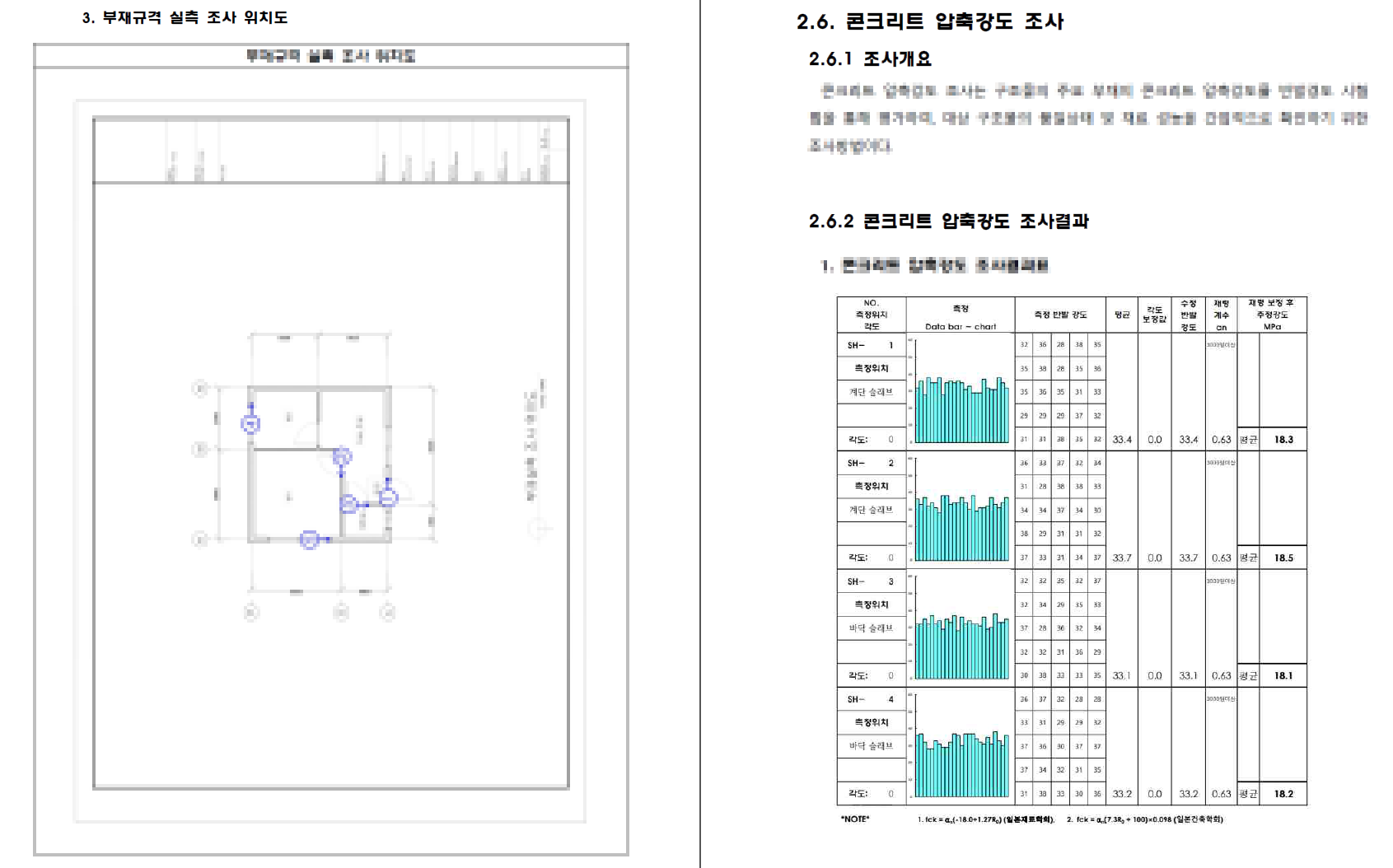

콘크리트 압축강도 18.3MPa 조사 결과

기존 건축물은 설계도서가 없거나 재료 정보가 명확하지 않은 경우가 많습니다.

따라서 구조안전진단에서는 현장에서 콘크리트 재료 상태를 확인하는 과정이 필요합니다.

이번 조사에서는 반발경도법을 사용하여 콘크리트 압축강도를 확인하였습니다.

대상 건축물은 1989년 사용승인 건축물이므로, 건설연도별 재료 기본값 중

1988년부터 2000년에 해당하는 콘크리트 강도 하한값 18.0MPa를 기준으로 적용하였습니다.

조사 결과 평균 압축강도는 18.3MPa로 확인되어 기준강도를 상회하였습니다.


광진구 외국인관광도시민박업 구조안전진단 종합의견

운영 과정에서 조적벽체 철거, 슬래브 개구부 신설, 구조체 손상, 과도한 중량물 적재는 허용하지 않는 조건으로 관리해야 합니다.

기존 주택을 숙박업 용도로 활용하는 경우, 최초 구조안전진단 결과만큼 중요한 것이 운영 중 구조체 변경을 제한하는 관리입니다.
