여수 OO공장 Pipe Rack 신축 구조설계 - 철골구조

프로젝트 개요

프로젝트명 — (주)OO케미칼 V-O PJT (신축공사)
수행 연도 — 2018년
위치 — 전라남도 여수시
용도 — Pipe Rack
건축물 구조 — 철골구조
규모 — New Pipe Rack A 외 4

프로젝트 소개

전라남도 여수시 소재 OO케미칼 공장 부지 내 Pipe Rack 신축을 위한 구조설계 프로젝트입니다.

석유화학 플랜트의 핵심 구조물인 Pipe Rack은 고온·고압 배관을 지지하는 만큼, 하중 조건과 내진 안전성이 일반 건축물보다 훨씬 까다롭습니다.

철골구조를 적용하여 배관 하중과 열팽창에 대응하는 안정적인 구조 시스템을 설계하였으며, New Pipe Rack A 외 4건을 동시에 수행하였습니다.

구조해석 및 3D 모델링

전문 구조해석 프로그램을 활용하여 3차원 구조 모델링과 정밀 해석을 수행하였습니다.

3D Modeling & Analysis

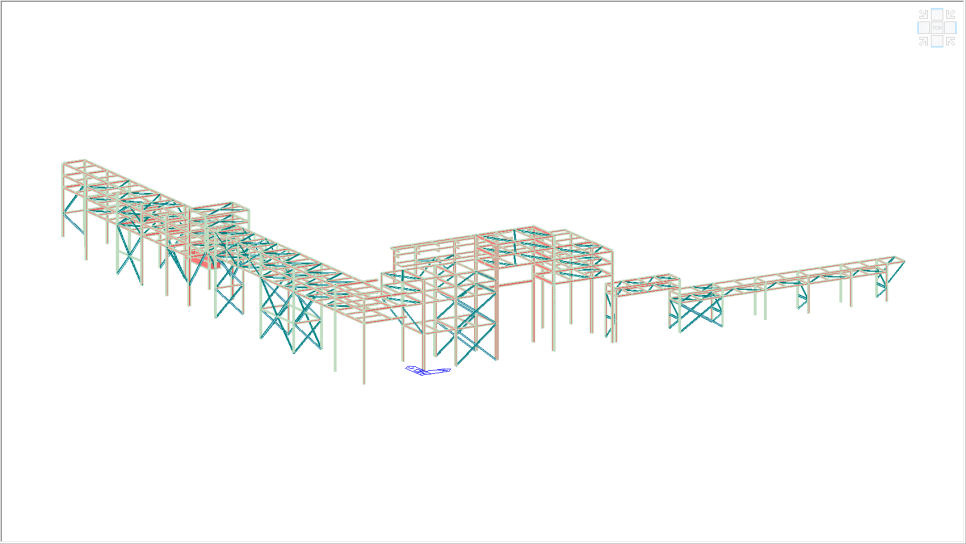

[이미지: Analysis 3D Modeling]

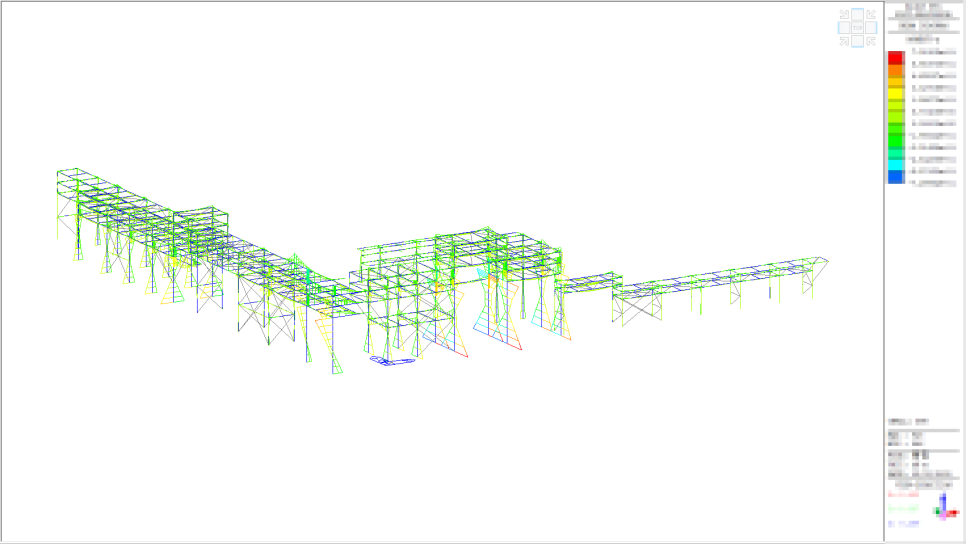

[이미지: Analysis Result]

층간 변위 검토 (Deflection Check)

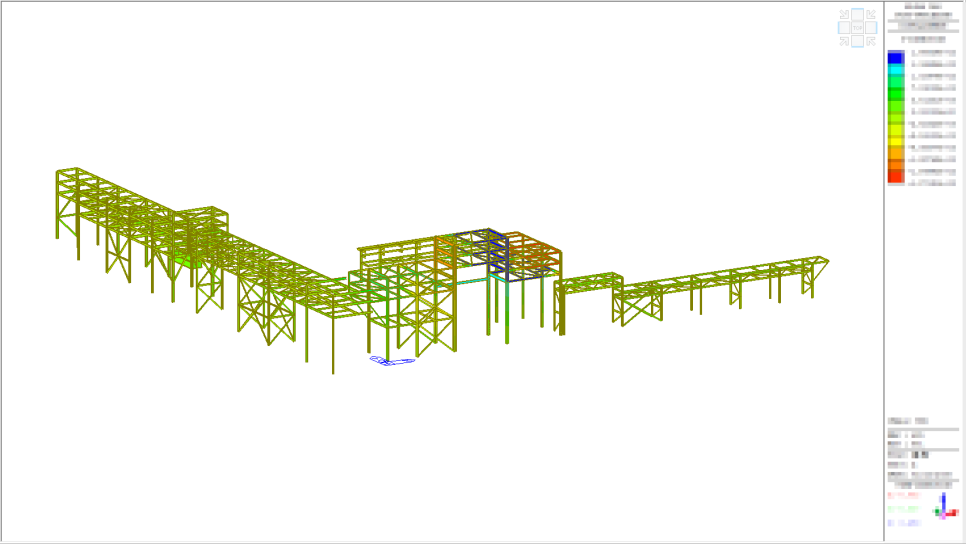

[이미지: X-Dir Deflection Check]

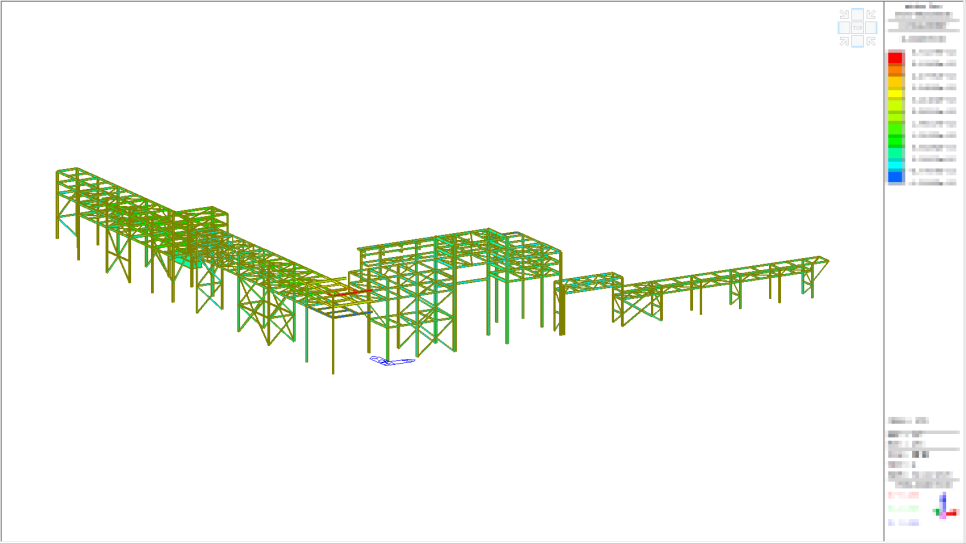

[이미지: Y-Dir Deflection Check]
