해체공사에서 먼저 확인해야 하는 가설 구조물 안전성

인천광역시 서구 가정동 루원시티 사업단 사옥 해체공사를 대상으로 가설울타리 및 가설비계 구조검토를 수행하였습니다.

해체공사는 기존 건축물을 철거하는 과정에서 비산먼지, 낙하물, 작업자 이동,

외부 보행자 안전 등 다양한 위험요소가 발생할 수 있기 때문에,

본 공사 전 가설 구조물의 구조안전성 검토가 중요합니다.

이번 구조검토는 해체공사 현장에 설치되는 강관비계와 가설울타리가 풍하중,

고정하중, 작업하중, 수평하중에 대해 안전성을 확보하는지 확인하기 위해 진행되었습니다.

특히 도심지 해체 현장은 인접 건물, 도로, 보행 공간이 가까운 경우가 많아

가설비계 구조검토와 가설울타리 구조검토를 별도로 확인하는 것이 필요합니다.


루원시티 사업단 사옥 해체 현장의 검토 범위

이번 검토 대상은 LH 루원시티 사업단 사옥 해체공사에 필요한 가설울타리와 가설비계입니다.

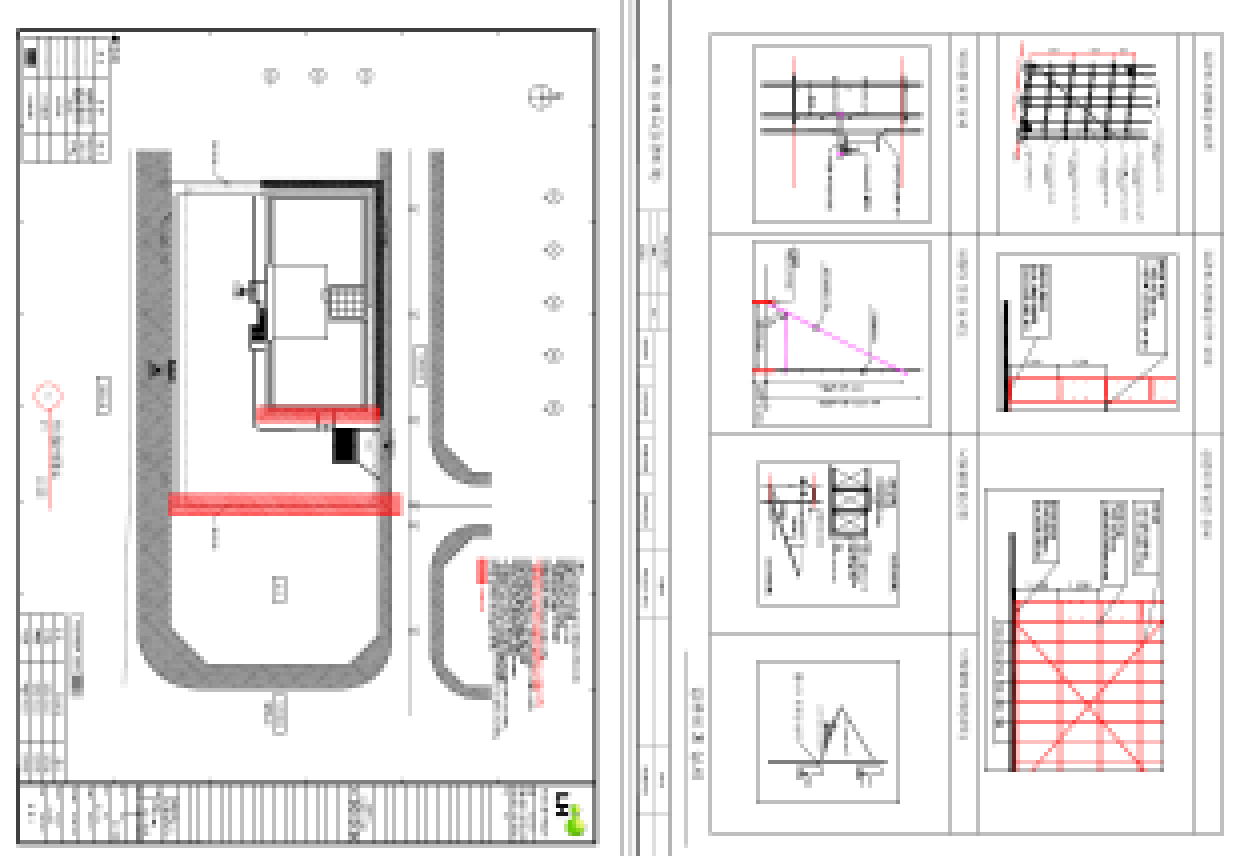

보고서에서는 강관비계의 설치 조건, 풍하중 산정, 비계 설치 상세, 쌍줄비계 구조해석,

가설울타리 부재설계, 벽이음철물 및 받침부 검토를 포함하여 가설 구조물의 안전성을 확인하였습니다.

비계 설치높이는 최고 11.3m로 검토되었으며, 쌍줄비계 조건에서 수직재 간격, 수평재 간격, 장선재, 가새재, 벽이음철물 등이

구조해석 모델에 반영되었습니다. 또한 가설울타리는 풍하중을 받는 독립 가시설물로서 말뚝, 지주,

띠장, 버팀대, 휨강도 등을 검토하여 시공 조건에 대한 안전성을 확인하였습니다.

풍하중 조건과 보호망 설치 시 주의사항

가설비계 구조검토에서 가장 중요한 하중 중 하나는 풍하중입니다.

이번 현장은 인천광역시 서구 조건을 기준으로 기본풍속 28m/s를 적용하여 보호망 제거 시 풍하중을 산정하였습니다.

보호망이 설치된 경우에는 작업가능 최대풍속 조건을 별도로 적용하여 정압과 부압을 검토하였습니다.

보고서에서는 날씨예보상 풍속이 15m/s 이상일 경우 분진망,

PP망 또는 항공마대를 제거하고 외부작업을 금지해야 한다는 조건을 명시하였습니다.

이는 실제 현장 운영에서 매우 중요한 관리 기준입니다. 보호망은 바람을 직접 받는 면적을 증가시킬 수 있으므로,

설치 여부에 따라 비계에 작용하는 풍하중이 달라집니다. 따라서

가설비계 구조검토는 단순 부재 계산뿐만 아니라 현장 운영 조건까지 함께 반영해야 합니다.

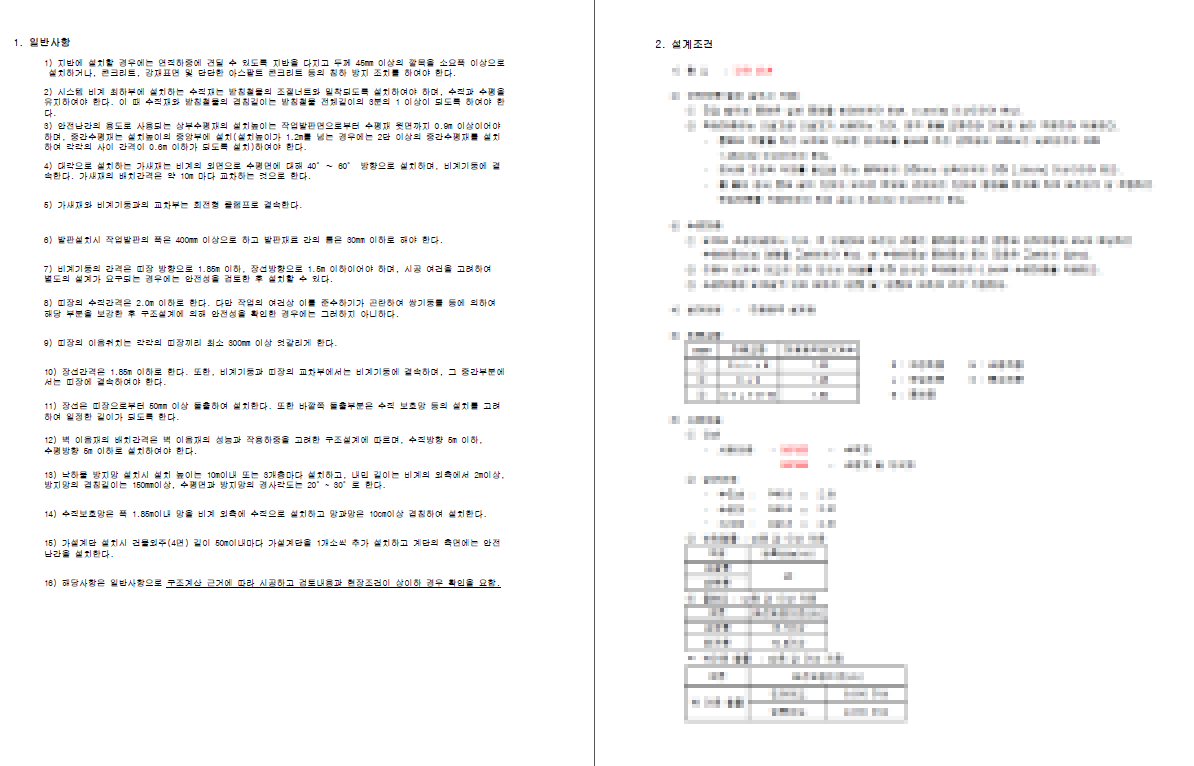

가설울타리 및 쌍줄비계 일반사항

쌍줄비계 구조해석과 부재 검토

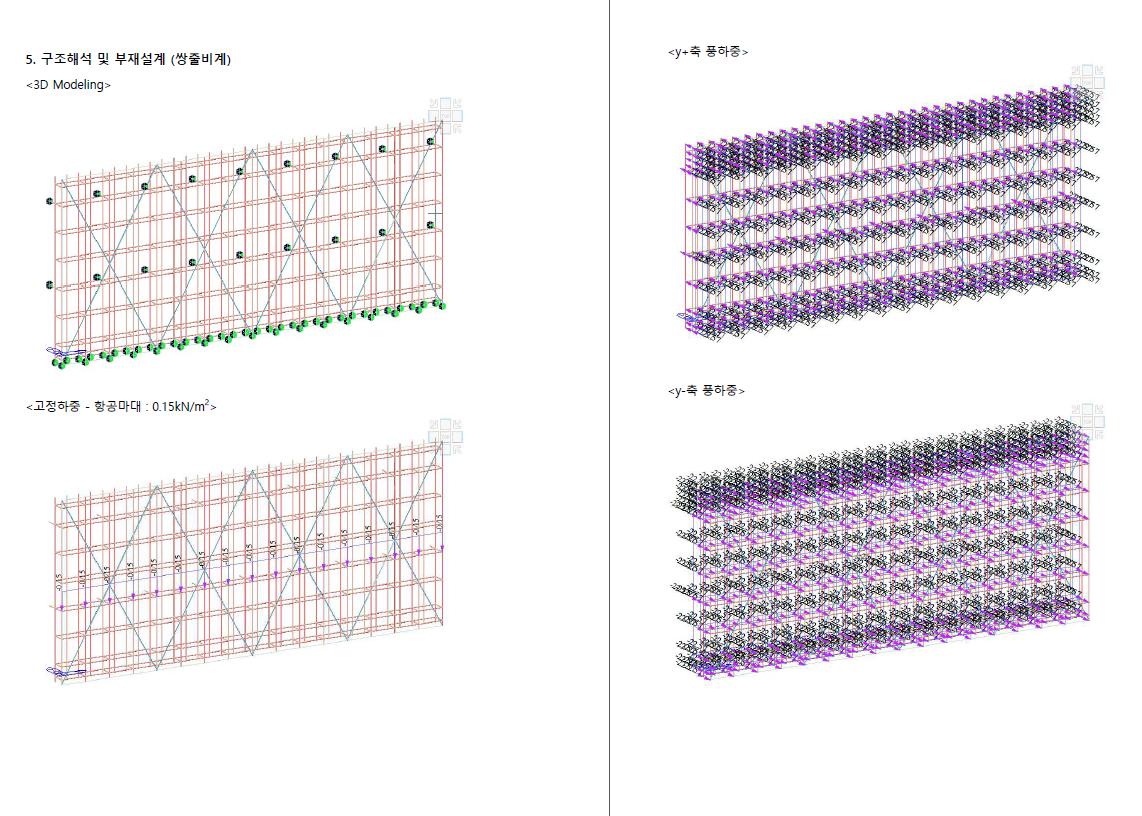

쌍줄비계는 3D 모델링을 통해 구조해석이 수행되었습니다.

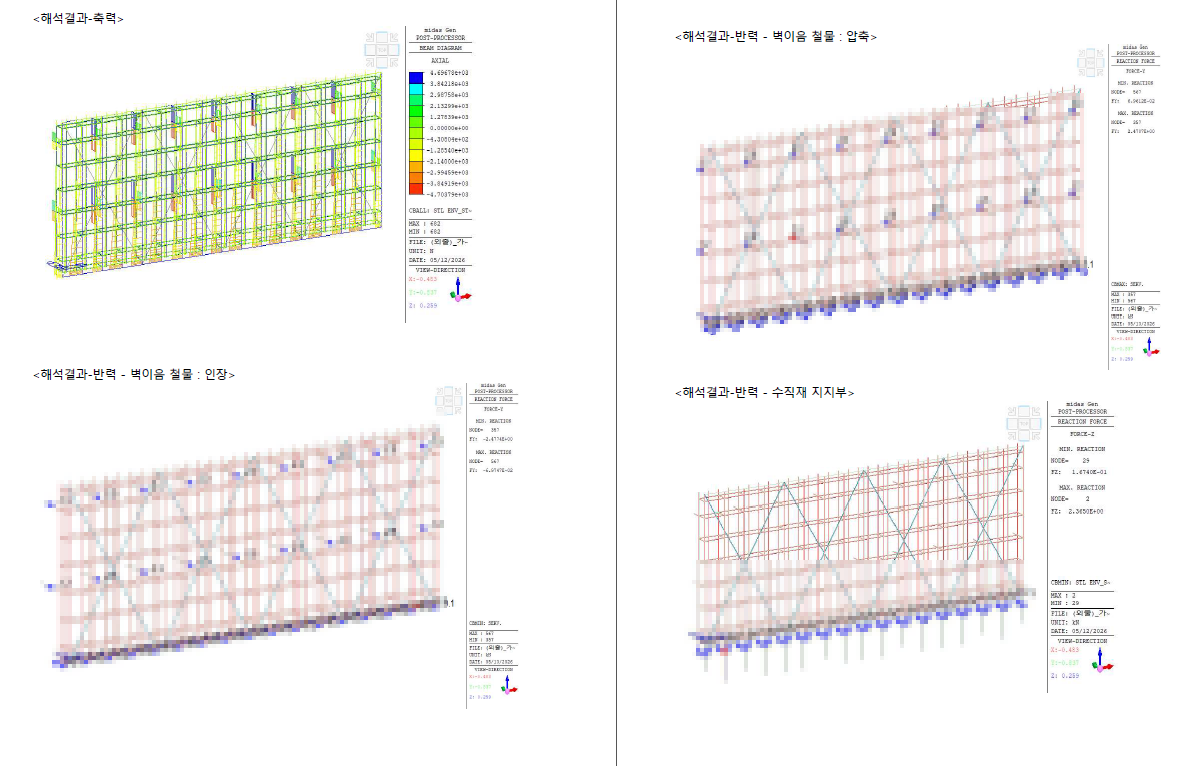

해석에는 항공마대 하중, 정압 및 부압 풍하중, 수직재 지지부 반력, 벽이음철물 인장·압축 반력 등이 반영되었습니다.

구조해석 결과를 바탕으로 수직재, 수평재, 장선재, 가새재의 응력비와 부재 안전성을 검토하였습니다.

검토 결과 각 주요 부재는 허용응력 설계 조건에서 구조안전성을 확보하는 것으로 확인되었습니다.

벽이음철물은 수평 및 수직 간격 3.0m 조건으로 검토되었으며, 풍하중에 의한 압축력과 인장력에 대해 안전율을 확인하였습니다.

받침부 압축력에 대해서는 강관비계 기초가 침하되지 않도록 토류판 등의 지지 장치를 이용해 받침부를 준비할 것을 조건으로 제시하였습니다.

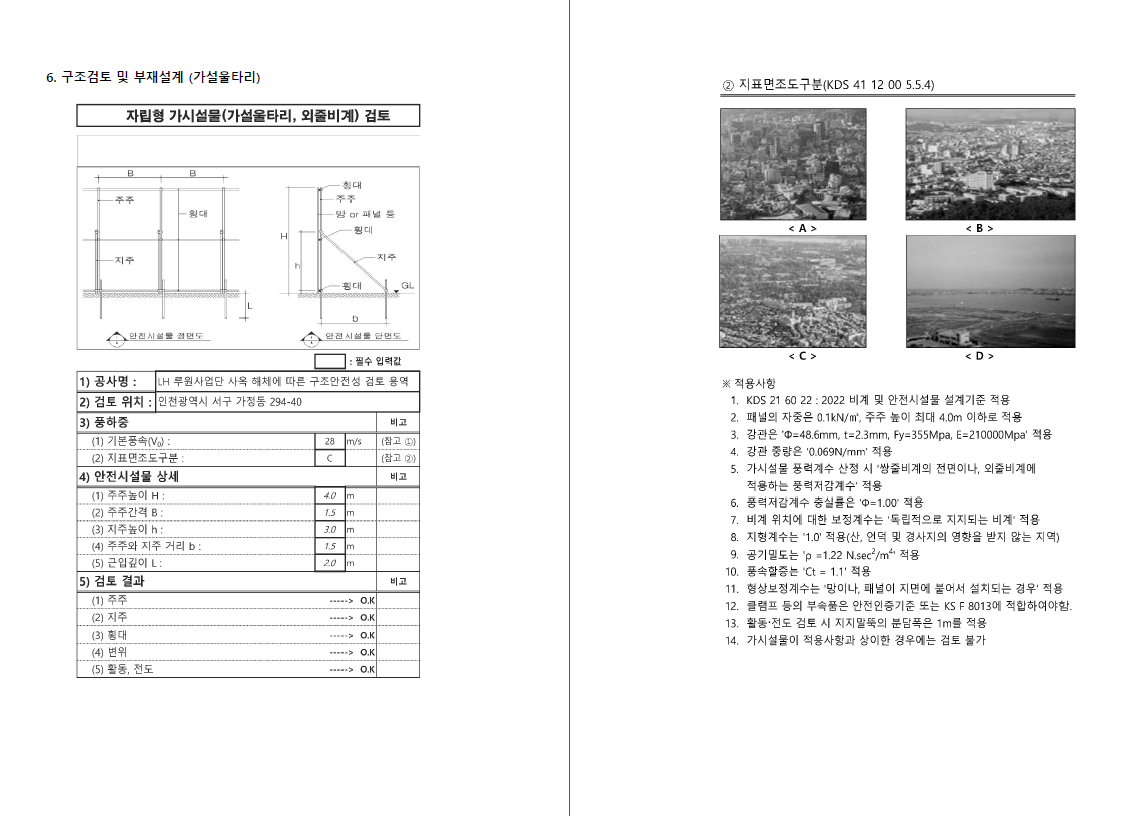

가설울타리 구조검토 결과

가설울타리는 해체공사 현장의 외부 경계와 안전 확보를 위해 설치되는 시설입니다.

이번 검토에서는 기본풍속 28m/s, 지표면조도구분 C, 중요도계수 0.60 등을 적용하여 풍하중을 산정하였고,

가설울타리 설치 상세에 따라 말뚝, 지주, 띠장, 버팀대, 휨강도에 대한 검토를 수행하였습니다.

부재 검토 결과 말뚝, 지주, 띠장, 버팀대, 휨강도 모두 구조적으로 문제가 없는 것으로 확인되었습니다.

해체공사 현장에서 가설울타리는 단순한 가림막이 아니라 풍하중에 저항해야 하는 구조물로 보아야 하며,

설치 높이와 지주 간격에 따라 안전성이 달라질 수 있습니다.

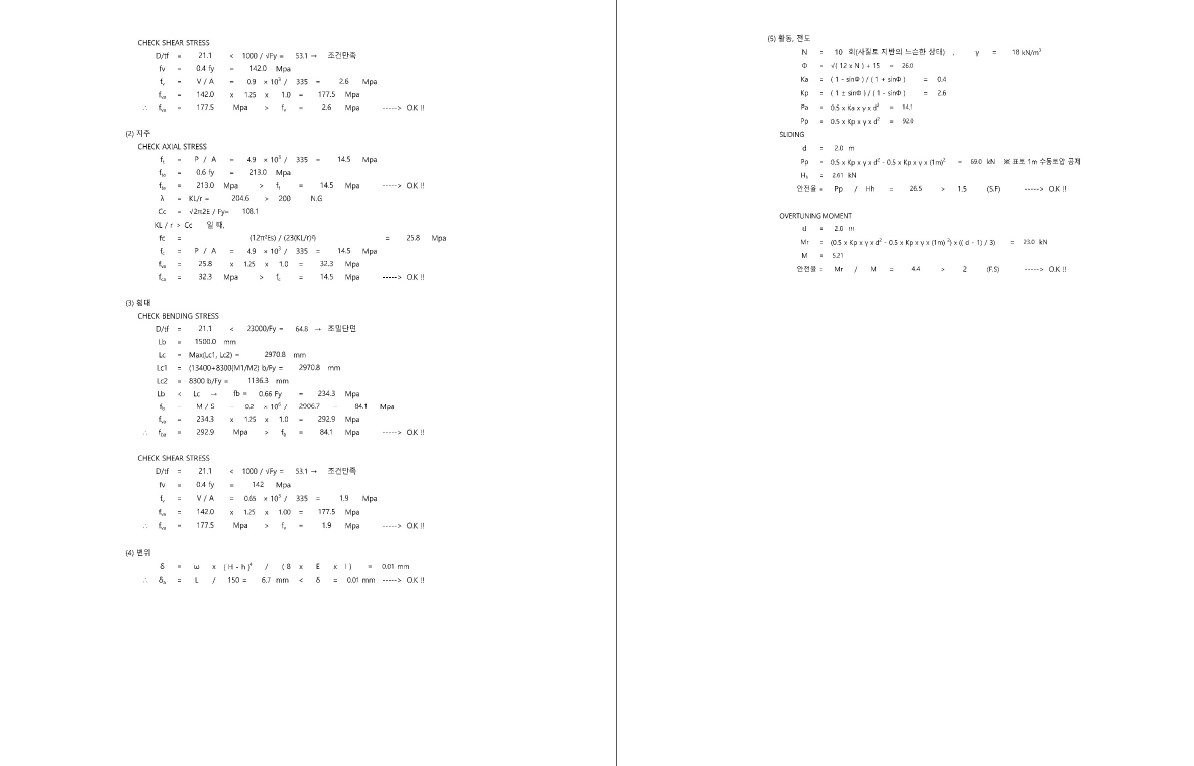

가설울타리 지주 말뚝 버팀대 구조안전성 검토

시공 전 반드시 확인해야 할 조건

이번 가설비계 및 가설울타리 구조검토에서는 몇 가지 중요한 특기사항이 제시되었습니다.

강관비계 제품이 신규 제품인지 재사용 제품인지 확인해야 하며, 재사용 제품일 경우에는 재검토가 필요합니다.

또한 비계 설치 후 안전시설물을 추가로 설치하는 경우, 설치 제품의 중량과 하중을 확인하여 비계에 작용하는 하중을 추가 반영해야 합니다.

지반에 설치하는 경우에는 연직하중에 저항할 수 있도록 지반을 다지고, 두께 45mm 이상의 깔목 또는 침하 방지 조치를 적용해야 합니다.

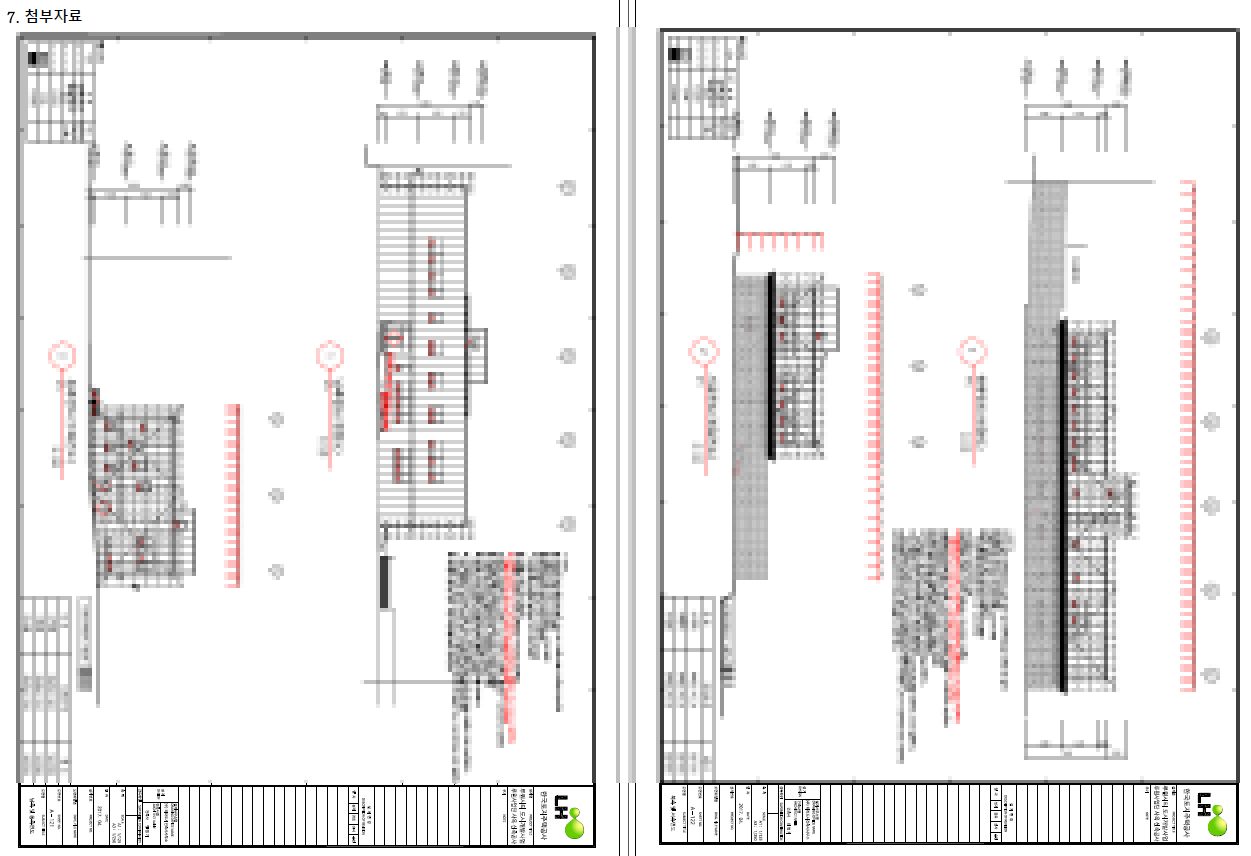

비계기둥 간격, 띠장 간격, 장선 간격, 가새재 배치, 벽이음재 간격 등은 보고서의 설계조건과 설치상세를 기준으로

시공해야 하며, 현장 여건이 구조검토서와 다른 경우에는 반드시 구조기술자의 재검토를 받아야 합니다.

가설비계·가설울타리 구조안전성 검토 종합의견

루원시티 사업단 사옥 해체공사에 적용되는 가설비계와 가설울타리에 대해 구조안전성 검토를 수행한 결과,

보고서에서 제시한 설치 조건과 하중 조건을 만족하는 경우 구조적으로 문제가 없는 것으로 검토되었습니다. 강관비계는 풍하중과

수평하중, 항공마대 하중을 고려하여 수직재, 수평재, 장선재, 가새재, 벽이음철물을 검토하였고,

가설울타리는 풍하중에 대한 지주 및 말뚝 안정성을 확인하였습니다.

해체공사에서 가설 구조물은 임시 시설이라는 이유로 가볍게 다룰 수 없습니다.

오히려 공사 중 가장 먼저 설치되고 마지막까지 현장 안전에 영향을 주는 시설이기 때문에,

가설비계 구조검토와 가설울타리 구조검토는 해체공사 구조안전성 확보를 위한 필수 절차입니다.

강한건축구조기술사사무소는 해체공사 가설비계 구조검토, 가설울타리 구조검토,

가설재 구조안전성 검토, 건축구조기술사 구조안전확인 업무를 수행하고 있습니다.
