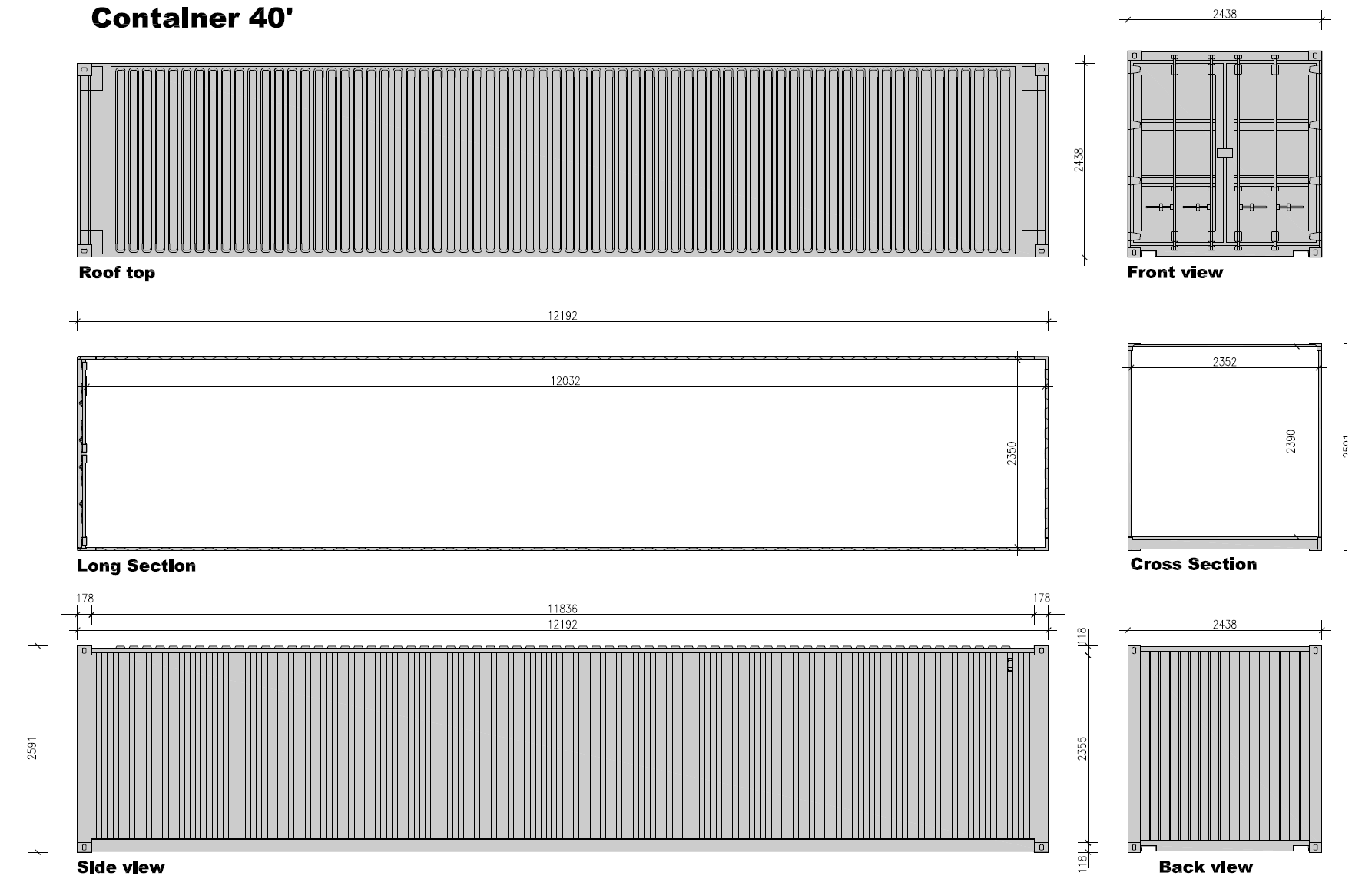

40FT 컨테이너 인양 스프레더빔 45톤 구조검토

40FT 컨테이너 인양 작업에 사용되는 45톤급 스프레더빔에 대한 구조안전성 검토를 수행하였습니다.

본 구조검토는 컨테이너 인양 시 스프레더빔에 작용하는 인양하중, 자중, 편심하중 및 와이어 경사각에 따른 추가

축력을 고려하여 주요 부재와 접합부의 구조안전성을 확인하기 위해 수행되었습니다.

특히 45톤급 인양 조건에서는 단순히 총 중량만 확인하는 것이 아니라 인양점 위치, 슬링 각도,

러그 형상, 용접부 상세 및 주부재의 휨·전단 안전성을 함께 검토해야 합니다.

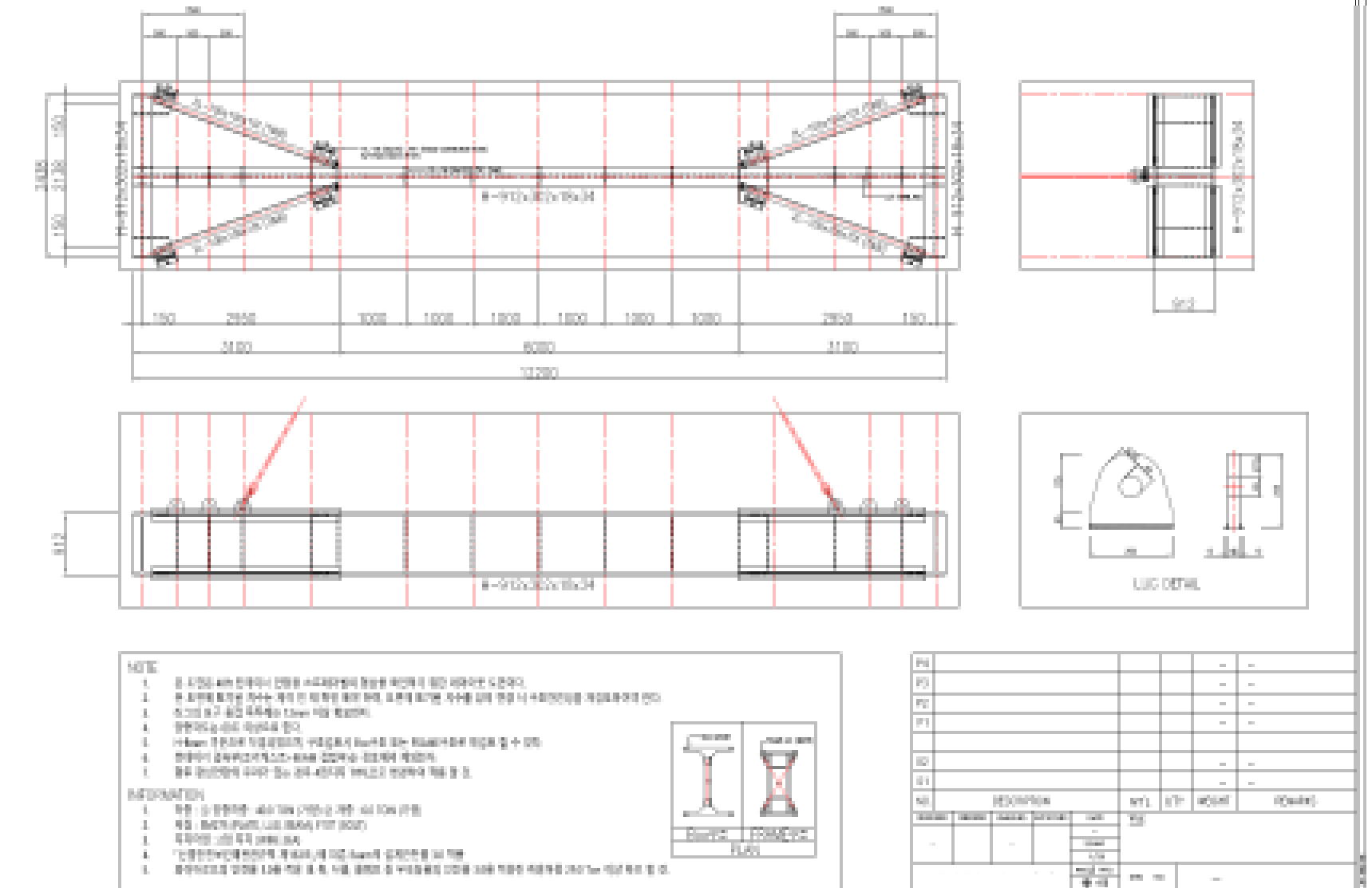

본 구조검토에서는 40FT 컨테이너 인양 조건을 기준으로 스프레더빔의 주부재, 단부 보강부, 러그 플레이트, 연결부 및 용접부에 대한 구조검토를 수행하였습니다.

인양하중은 작업 중 발생할 수 있는 동적 영향과 하중 불균형을 고려하여 검토하였으며,

컨테이너 자중이 각 인양점으로 안정적으로 전달되는지 확인하였습니다.

구조해석 결과 스프레더빔의 주요 부재는 45톤 인양하중 조건에서 허용범위 이내의 응력 수준을 확보하는 것으로 검토되었습니다.

또한 러그 및 접합부에 대해서는 인장, 전단, 지압 및 용접부 응력 검토를 수행하여 인양 작업 중 국부적인 파단이나 변형이 발생하지 않도록 안전성을 확인하였습니다.

특히 스프레더빔은 인양 중 작업자 안전과 직결되는 양중 구조물이므로, 실제 제작 시 도면에 명시된 강재 규격, 용접 치수,

러그 보강 상세 및 검사 기준을 준수하는 것이 중요합니다. 또한 사용 전에는 용접부 균열, 러그 변형, 볼트 및 샤클 체결 상태를 반드시 확인해야 합니다.

검토 결과, 본 스프레더빔은 구조검토서에서 제시한 인양 조건과 제작 상세를 준수할 경우

40FT 컨테이너 45톤 인양 작업에 대해 구조안전성을 확보하는 것으로 판단됩니다.

강한건축구조기술사사무소는 스프레더빔 구조검토, 컨테이너 인양 구조검토,

양중장비 구조안전성검토, 러그 검토, 용접부 검토 및 구조안전확인서 발급 업무를 수행하고 있습니다.
