울산광역시 중구 반구동 컨테이너 가설사무실 구조검토

안녕하세요. 강한건축구조기술사사무소입니다.

건설현장에서는 공사기간 동안 사용할 현장사무실, 회의실, 휴게공간 등의 목적으로 컨테이너 가설사무실을 설치하는 경우가 많습니다.

컨테이너는 기성 제품으로 제작되어 현장에 반입되기 때문에 단순히 배치만 하면 된다고 생각하기 쉽지만,

여러 동을 연결하거나 2층 이상으로 적재하여 사용하는 경우에는 별도의 구조검토가 필요합니다.

이번 프로젝트는 울산광역시 중구 반구동 현장에 설치되는 컨테이너 가설사무실에 대한 구조안전성 검토 및 구조안전확인서 발급 사례입니다.

대상 구조물은 설치면적 51.0m × 3.0m, 최대 설치높이 5.2m 규모로 계획되었으며, 현장사무실 용도로 사용되는 컨테이너를 2층 규모로 적재하는 조건이었습니다.

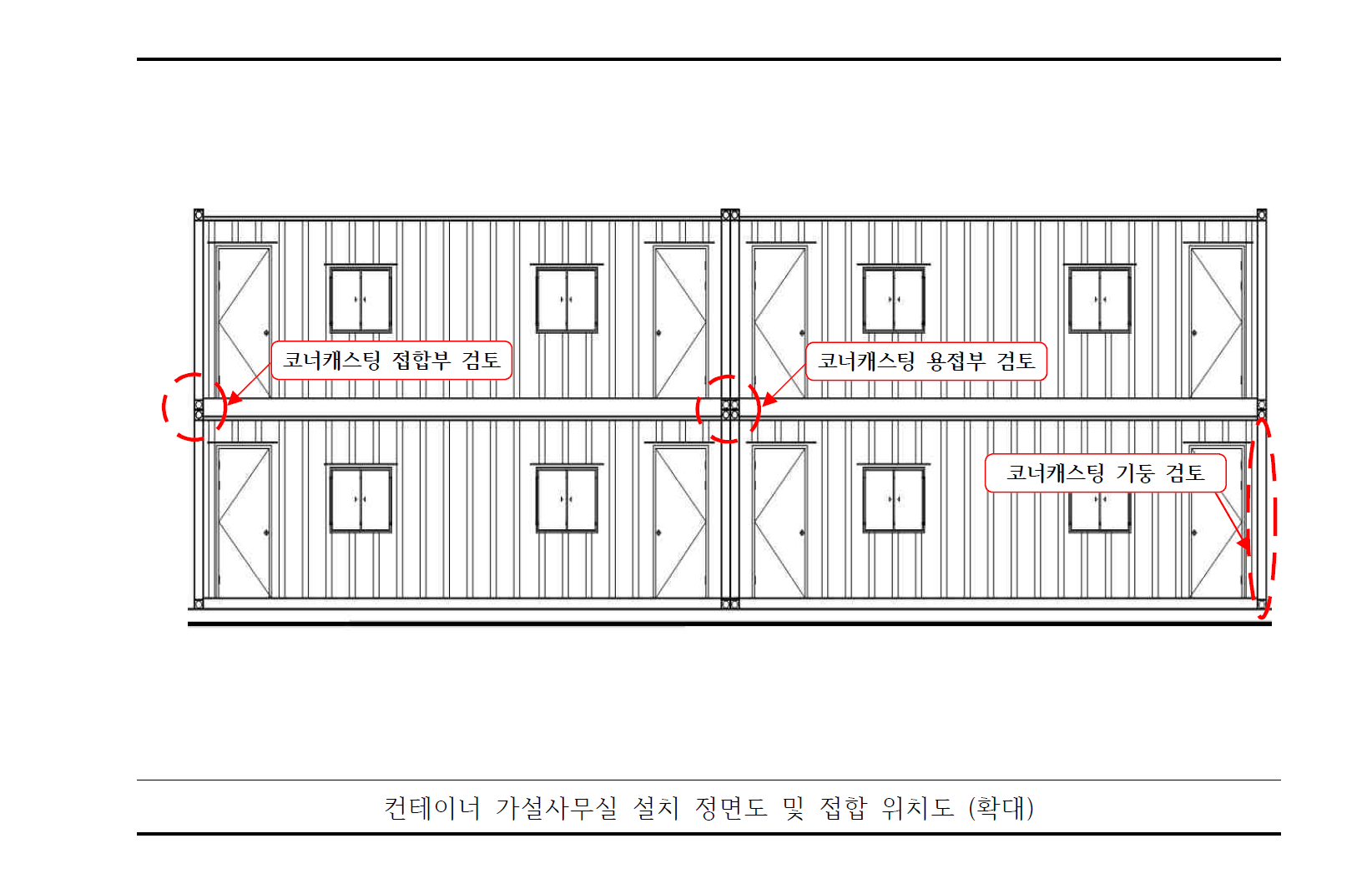

컨테이너 가설사무실은 일반적인 사무실 하중 조건을 만족하도록 제작된 기성 제품이지만, 2층으로 적재할 경우 상부 컨테이너 하중이 하부 컨테이너의 코너캐스팅 부위로 전달됩니다.

따라서 단순히 컨테이너 자체의 강도만 보는 것이 아니라, 코너캐스팅 접합부, 용접부, 전도 안정성, 활동 안정성 및 전도방지 와이어의 역할까지 함께 검토해야 합니다.

본 구조검토에서는 울산 지역의 기본풍속 36m/s를 적용하여 풍하중을 산정하였으며,

지표면조도구분과 가시설 중요도계수를 반영하여 X방향 및 Y방향 풍하중을 검토하였습니다.

해당 구조물은 경량 컨테이너 구조물로 풍하중의 영향이 지배적인 조건이었기 때문에,

지진하중보다는 풍하중에 대한 안전성 검토를 중심으로 구조안전성 평가를 수행하였습니다.

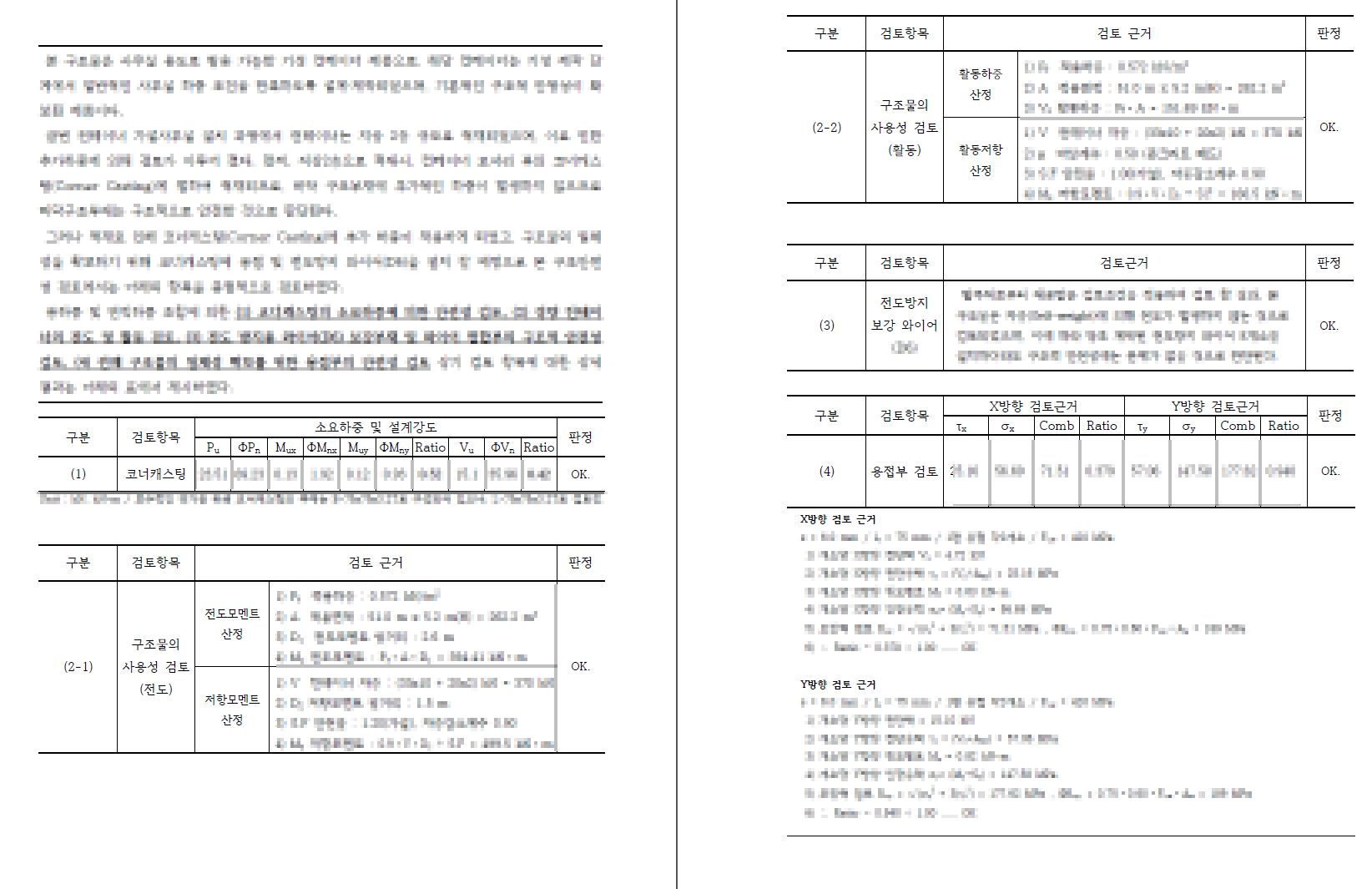

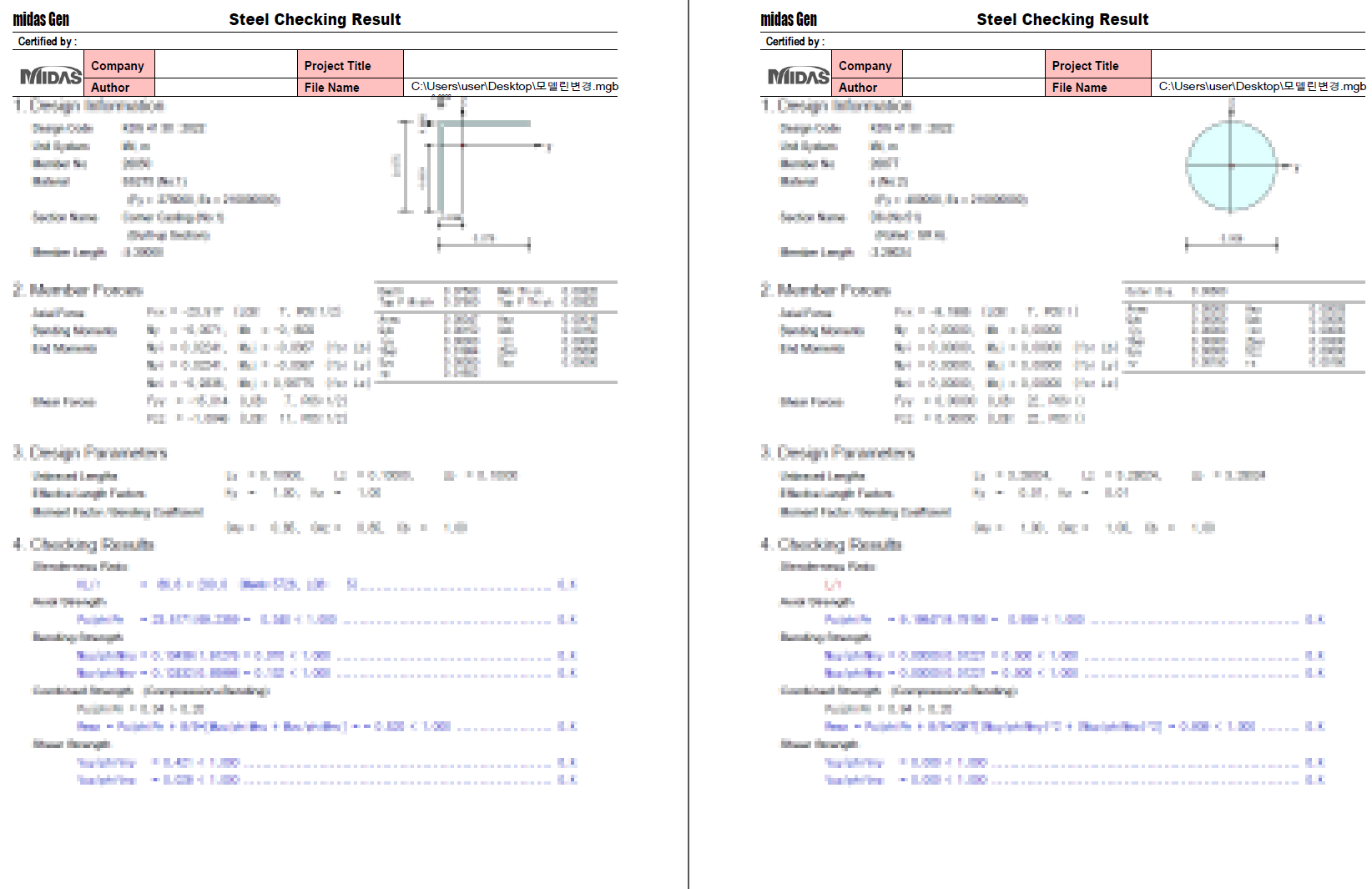

구조검토 과정에서는 컨테이너가 2층으로 적재되었을 때 코너캐스팅에 작용하는 소요하중을 검토하였고,

강풍이 작용할 때 구조물이 전도되거나 미끄러질 가능성이 있는지도 함께 확인하였습니다.

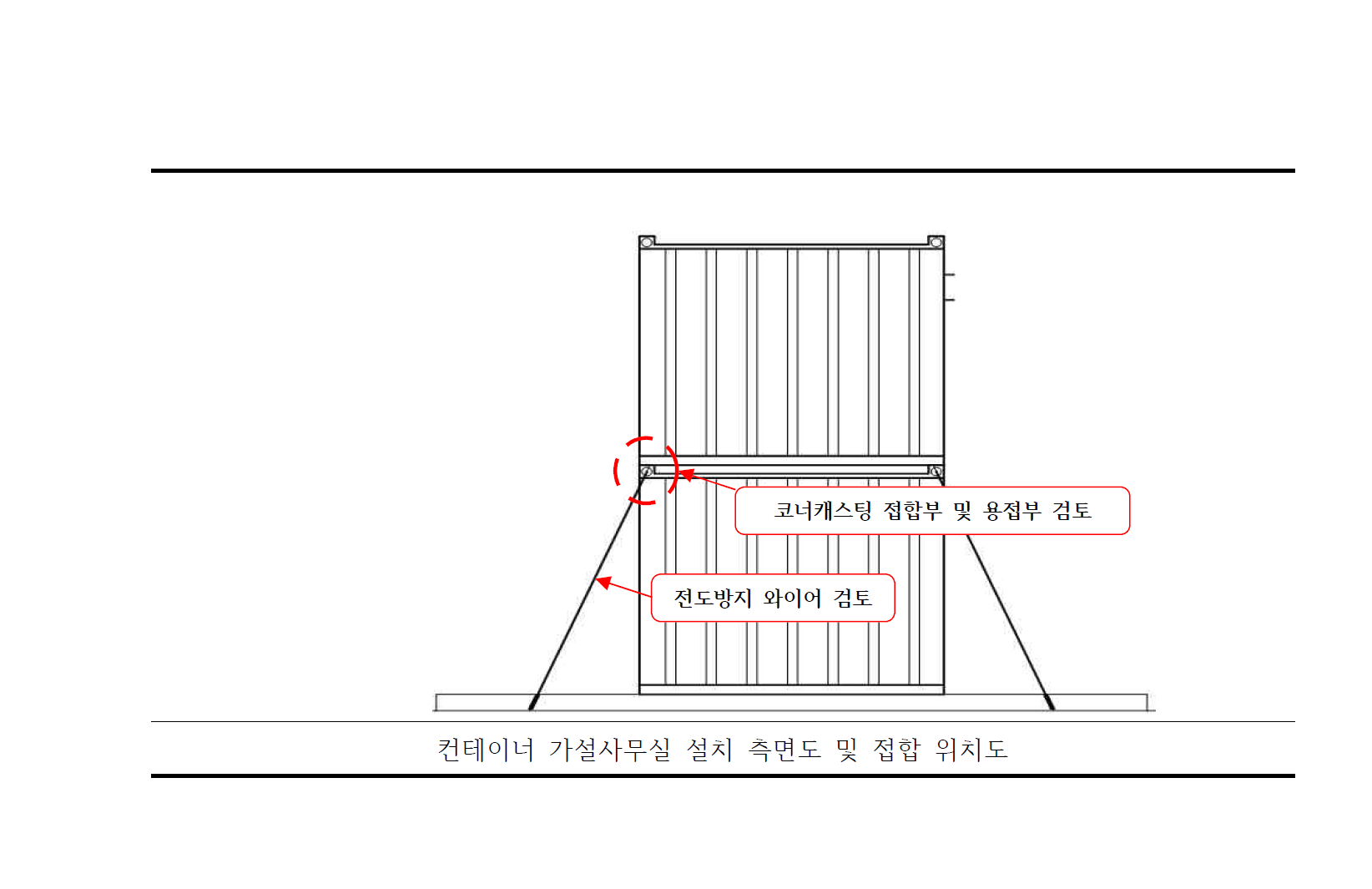

또한 구조물의 일체성을 확보하기 위해 적용되는 코너캐스팅 용접부와 전도방지 와이어에 대해서도 구조적으로 문제가 없는지 검토하였습니다.

검토 결과, 컨테이너 자체는 코너캐스팅을 통해 하중이 전달되는 구조로 계획되어 바닥 구조부재에는 별도의 추가적인 문제가 발생하지 않는 것으로 판단되었습니다.

또한 전도 및 활동 검토 결과에서도 저항성능이 작용하중보다 충분히 확보되는 것으로 확인되었습니다.

다만 외곽부에서는 풍하중에 의한 비틀림 거동으로 인해 용접부에 추가적인 응력이 발생할 수 있는 것으로 검토되었습니다.

이에 따라 외곽부 노출면을 중심으로 용접 보강을 시행할 경우,

컨테이너 가설사무실 전체가 일체화된 거동을 확보할 수 있으며 구조안전상 문제가 없을 것으로 판단하였습니다.

컨테이너 가설사무실은 임시로 사용하는 가설구조물이라고 하더라도, 실제 현장에서는 근로자와 관리자가 상주하는 공간으로 사용됩니다.

따라서 풍하중, 전도, 활동, 접합부 안전성 등에 대한 구조검토 없이 설치할 경우 강풍이나 외력 작용 시 안전 문제가 발생할 수 있습니다.

특히 2층 이상 컨테이너를 적재하거나 장기간 현장사무실로 사용하는 경우,

발주처나 감리단에서 구조안전확인서 제출을 요구하는 사례가 많습니다.

이때 구조기술사의 검토를 통해 구조안전성 검토서 또는 구조안전확인서를 발급받아야 현장 안전관리와 행정 절차를 원활하게 진행할 수 있습니다.

강한건축구조기술사사무소는 전국을 대상으로 컨테이너 구조검토, 가설사무실 구조안전성 검토,

가설건축물 구조안전확인서 발급, 풍하중 검토, 전도 및 활동 검토, 모듈러 구조검토 업무를 수행하고 있습니다.

컨테이너 가설사무실 설치 전 구조검토가 필요하거나, 발주처 제출용 구조안전확인서가 필요한 경우 건축구조기술사의 검토를 받아보시기 바랍니다.

강한건축구조기술사사무소는 실제 설치 조건과 현장 여건을 반영하여 구조적으로 안전한 사용이 가능하도록 검토해 드립니다.
