부산광역시 스마트벤치(SMART BENCH) 구조안전성 검토

부산광역시에 설치 예정인 스마트벤치(Smart Bench)에 대한 구조안전성 검토를 수행하였습니다.

본 프로젝트는 공공시설물로 활용되는 스마트벤치의 구조적 안전성을 확인하기 위한 구조검토 용역으로,

사용 중 발생할 수 있는 수직하중과 수평하중을 고려하여 주요 구조부재 및 기초부의 안전성을 검토하였습니다.

스마트벤치는 단순 휴게시설과 달리 태양광 설비, 정보통신장비, 조명설비 및 각종 전기설비가 함께 설치되는 복합 구조물로서,

구조적 안정성뿐만 아니라 장기간 옥외환경에서의 사용성 확보가 매우 중요합니다.

특히 본 구조물은 상부 캐노피 형태의 구조와 단일 기둥 형태의 지지구조로 계획되어 있어

풍하중에 의한 전도 위험성과 수평변위에 대한 검토가 중요한 항목이었습니다.

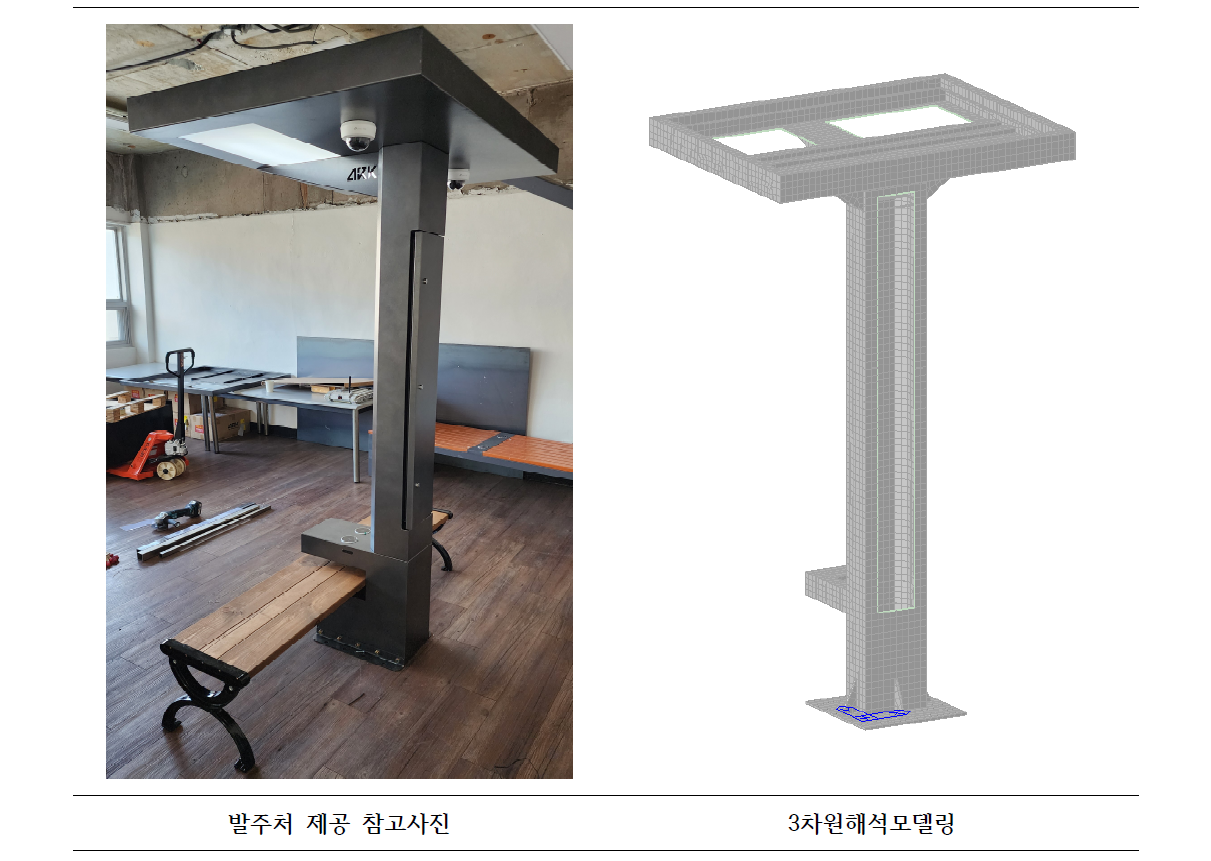

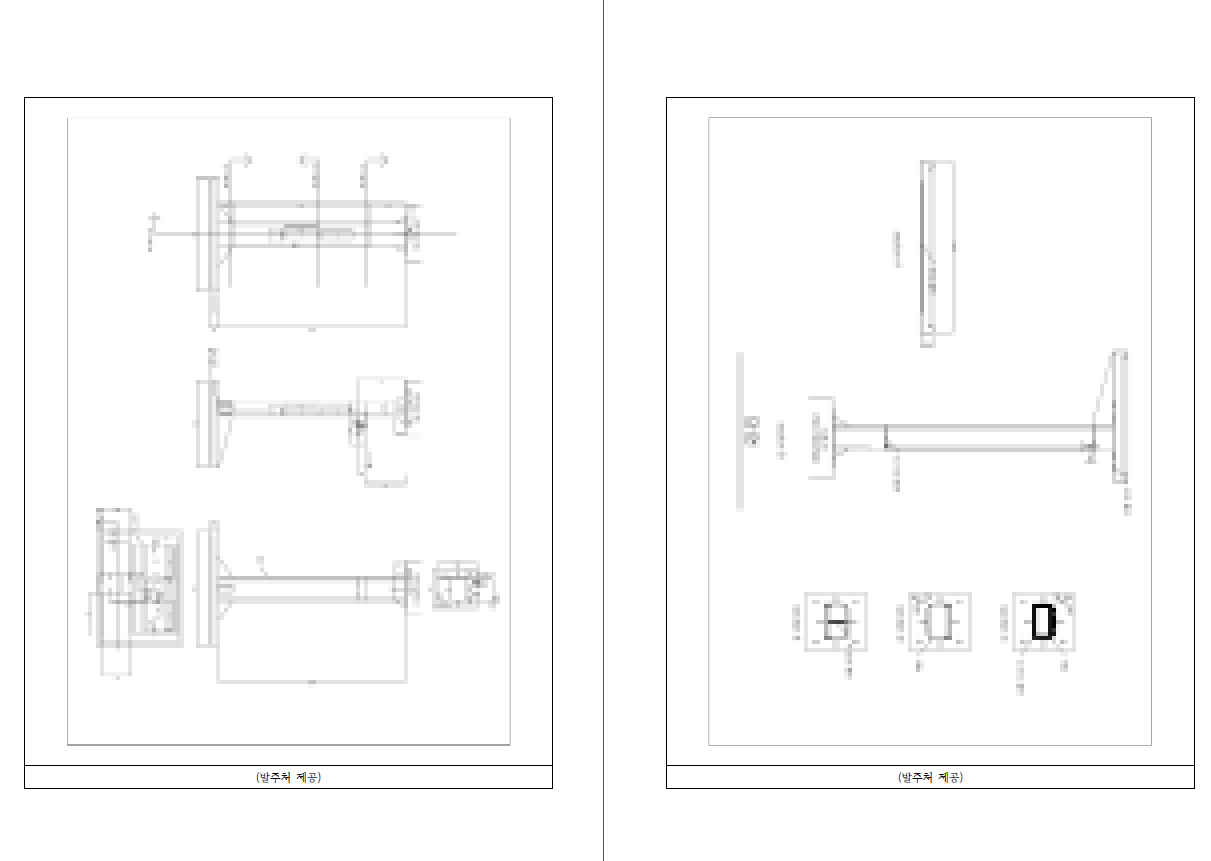

이에 따라 본 용역에서는 발주처가 제공한 설계도면과 현장 설치 조건을 바탕으로 3차원 구조해석 모델을 구축하고,

구조물에 작용하는 다양한 하중 조건을 반영하여 구조해석을 수행하였습니다.

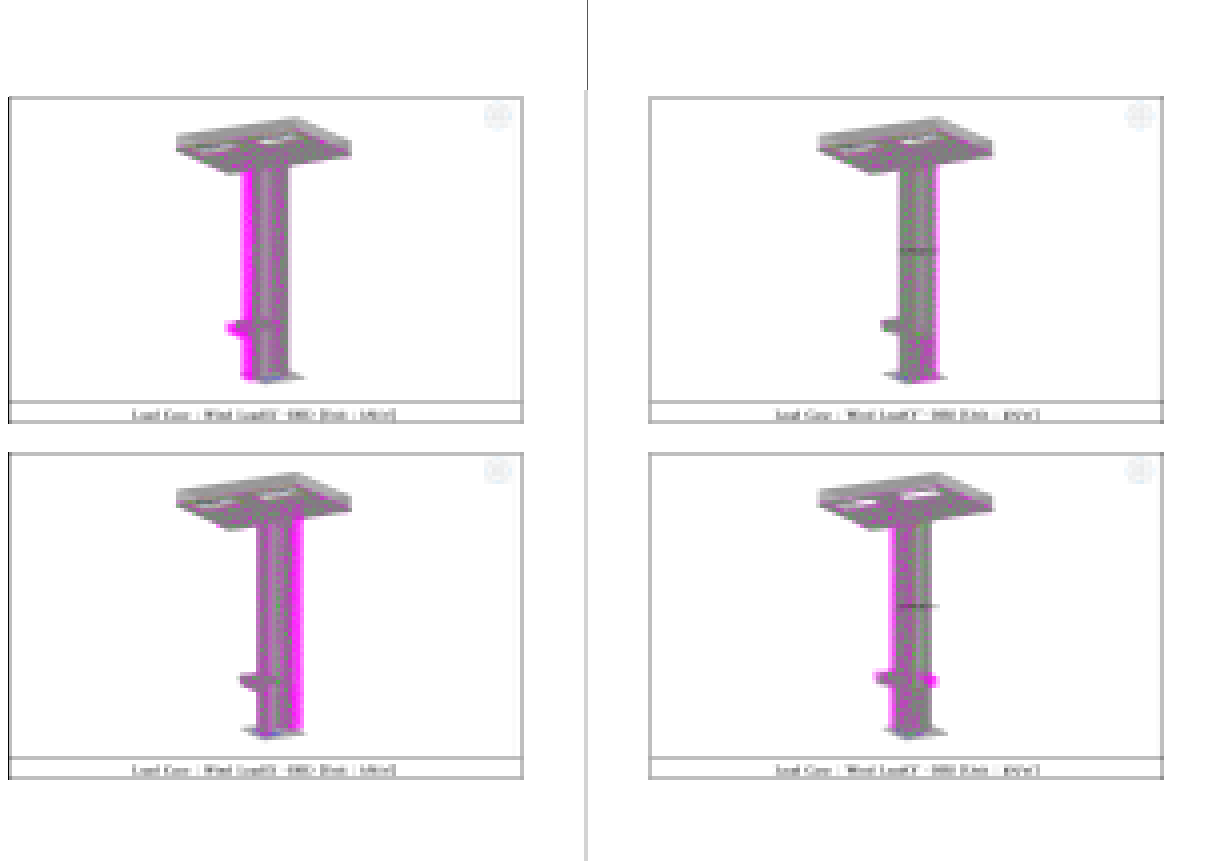

검토 시에는 스마트벤치 자체중량과 상부 설비하중을 반영하였으며, 구조물이 설치되는 부산 지역의 풍속조건을 고려한 풍하중 검토를 수행하였습니다.

또한 사용 중 발생 가능한 수평력 및 외부 작용하중을 고려하여 구조물의 거동을 종합적으로 분석하였습니다.

구조해석 결과 주요 구조부재인 기둥(Column), 상부 플레이트(Plate), 보강 리브(Rib Plate) 및

접합부의 응력은 모두 허용범위 이내인 것으로 확인되었습니다.

또한 풍하중 작용 시 발생하는 수평변위에 대해서도 검토를 수행한 결과 사용성 기준을 만족하는 것으로 확인되었으며,

구조물 사용 중 과도한 변형이나 진동이 발생하지 않는 것으로 검토되었습니다.

기초부에 대해서는 전도(Overturning), 슬라이딩(Sliding) 및 지반지지력(Bearing Capacity)에 대한 안정성 검토를 수행하였습니다.

검토 결과 전도 및 활동에 대한 안전율을 충분히 확보하는 것으로 확인되었으며, 지반에 전달되는 응력 역시 허용지지력 범위 내에 있는 것으로 검토되었습니다.

아울러 구조물을 지지하는 앵커볼트에 대해서도 인장강도 및 휨응력 검토를 수행하였으며,

모든 검토 항목이 설계기준을 만족하는 것으로 확인되었습니다.

특히 스마트벤치와 같은 옥외 시설물은 구조물 자체의 강도뿐 아니라 설치 품질이 안전성에 큰 영향을 미칠 수 있으므로,

기초 시공 시 설계도면에 명시된 규격과 치수를 준수하는 것이 중요합니다.

또한 기초 콘크리트와 지반 상태가 설계 조건과 상이할 경우 구조물의 안정성에 영향을 줄 수 있으므로,

시공 전 지반 상태를 충분히 확인하고 필요한 경우 추가 검토를 수행하는 것이 바람직합니다.

본 구조검토 결과 스마트벤치에 작용하는 수직하중 및 수평하중을 고려한 모든 주요 구조부재, 기초부 및 앵커볼트가 구조기준을 만족하는 것으로 확인되었으며,

검토서에서 제시한 설계조건과 시공조건을 준수할 경우 구조적으로 안전한 것으로 판단하였습니다.
