경기도 고양시 KINTEX 캣워크(Catwalk) 난간 보강공사 구조안전성검토

경기도 고양시 KINTEX 전시장 내 캣워크(Catwalk) 난간에 대한 구조안전진단 및 보강방안 검토를 수행하였습니다.

본 프로젝트는 기존 캣워크 난간의 구조적 안전성 확보 여부를 검토하고,

현행 안전기준에 적합한 보강방안을 수립하기 위해 수행된 구조안전진단 용역입니다.

현장조사 결과 기존 난간의 시공 상태는 설계도면과 대체로 일치하는 것으로 확인되었으나,

난간 기둥 간격과 중간난간대 규격이 현재 적용되는 안전기준을 충족하지 못하는 것으로 조사되었습니다.

특히 기존 난간은 기둥 간격이 약 (대외비)m로 시공되어 있었으며, 중간난간대는 직경 (대외비)mm 로드바(Rod Bar)가 적용되어 있어

추락방지시설 기준 및 산업안전보건기준에서 요구하는 성능을 확보하기 어려운 상태였습니다.

캣워크는 전시장 유지관리 및 설비 점검 시 작업자가 직접 출입하는 시설물로,

추락사고 발생 시 중대한 인명피해로 이어질 수 있기 때문에 일반 건축물 난간보다 높은 수준의 안전성 검토가 요구됩니다.

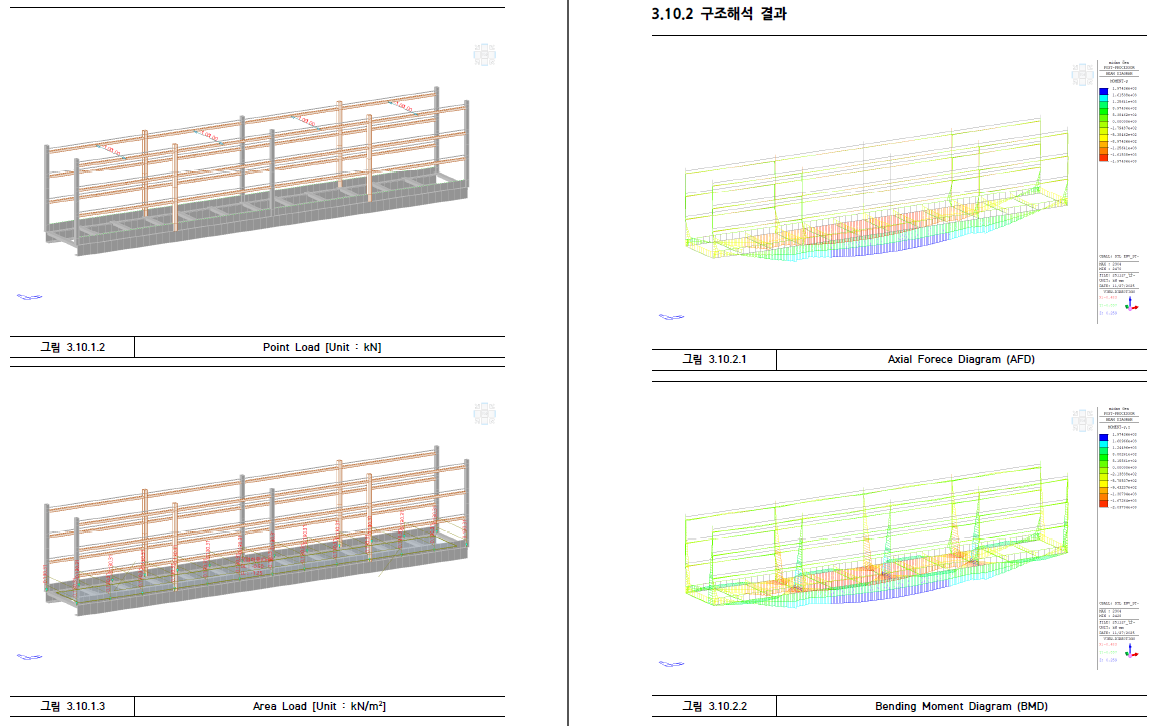

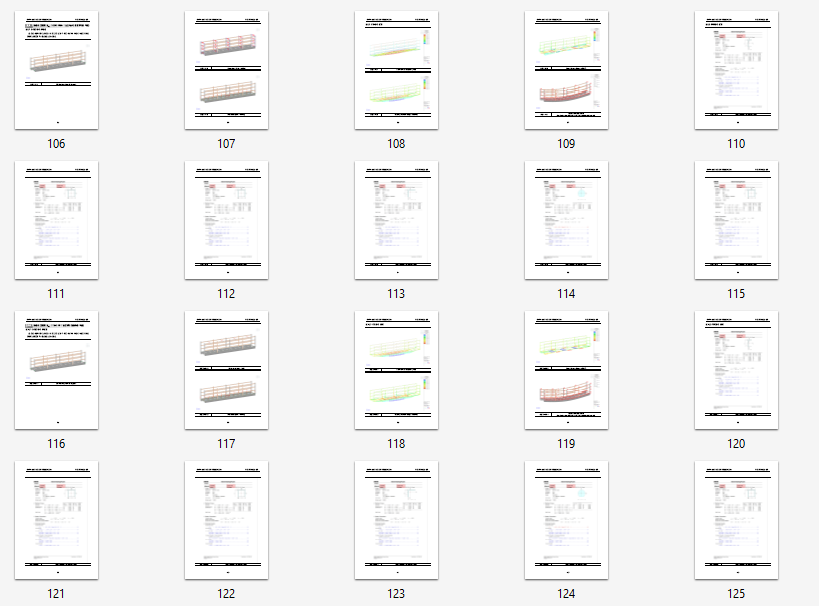

이에 따라 본 용역에서는 현행 기준에 따라 난간에 작용하는 집중하중과 등분포하중을 적용하여

구조해석을 수행하였으며, 기존 난간과 보강 난간에 대한 구조성능을 비교 분석하였습니다.

구조검토는 난간기둥, 중간난간대 및 연결부를 포함한 전체 난간 시스템을 대상으로 수행하였으며,

집중하중, 등분포하중 조건을 적용하여 실제 사용환경을 반영한 구조해석을 진행하였습니다.

검토 결과 기존 난간은 기둥 간격이 과도하게 넓어 등분포 활하중 작용 시 다수의 부재에서 설계내력을 초과하는 것으로 확인되었습니다.

이는 반복 사용 및 비상상황 발생 시 충분한 안전성을 확보하기 어려운 상태임을 의미하며, 구조적 보강이 필요한 것으로 판단되었습니다.

이에 따라 기둥 간격을 기존 (대외비)m에서 (대외비)m로 축소하고,

중간난간대를 금속제 각파이프로 변경하는 보강방안을 제안하였습니다.

보강안 적용 후 수행한 구조해석 결과, 기둥 간격 감소로 인해 부재에 작용하는 하중이 효과적으로 분산되었으며,

난간기둥, 중간난간대 및 연결부에 발생하는 응력이 모든 검토 조건에서 설계기준 이내로 확인되었습니다.

또한 집중하중 및 등분포하중이 작용하는 8가지 하중조합 조건 모두에서 구조안전성을 확보하는 것으로 검토되었으며,추락방지시설 기준과 산업안전보건기준을 동시에 만족하는 것으로 확인되었습니다.

본 프로젝트는 단순히 기준 적합 여부를 확인하는 수준을 넘어,

실제 사용자의 안전 확보를 위한 합리적인 보강방안을 도출하고 구조적 타당성을 검증한 사례입니다.
