한화오션 거제 10.0 Ton 크레인(Crane)설치 구조검토

경상남도 거제시에 위치한 한화오션 거제조선소 내 10(5+5)톤 크레인 설치에 따른 구조안전성 검토를 수행하였습니다.

본 프로젝트는 신규 크레인 설치에 따라 기존 철골구조물에 추가되는 하중의 영향을 검토하고,

크레인 운용 시 구조물의 안전성을 확보하기 위해 수행된 구조검토 용역입니다.

크레인 구조물은 일반적인 건축물 하중과 달리 반복적인 인양하중과 수평하중이 동시에 작용하는 특성을 가지고 있습니다.

특히 조선소 및 산업시설에서 사용되는 크레인은 작업 빈도가 높고 반복하중이 지속적으로 발생하므로 기존 구조물의 안전성 검토가 필수적입니다.

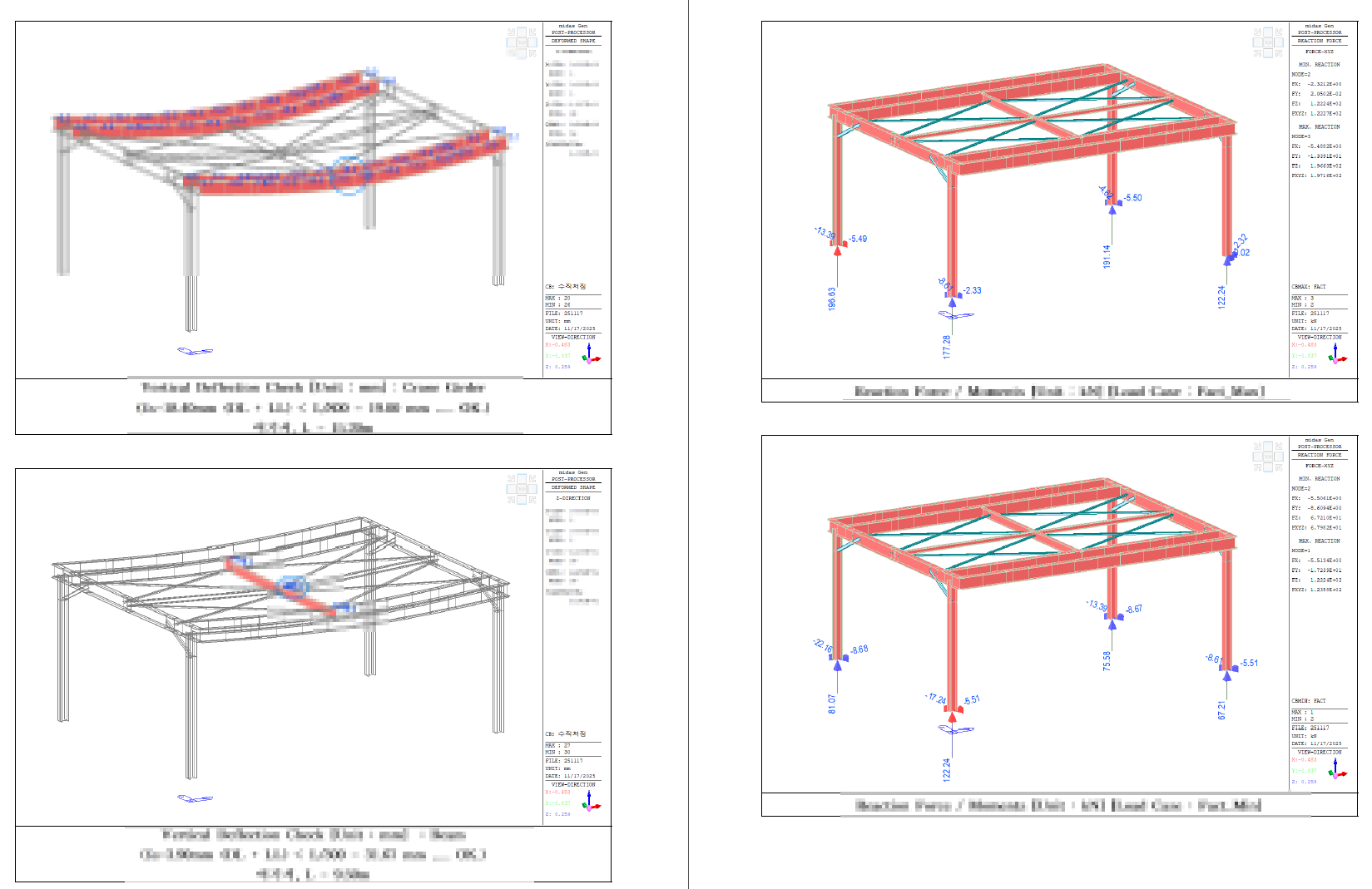

본 검토에서는 크레인 설치로 인해 기존 구조물에 작용하는 고정하중, 작업하중 및 크레인하중을 종합적으로 고려하여 3차원 구조해석을 수행하였습니다.

또한 크레인 운용 시 발생 가능한 수직하중과 수평하중을 반영하여 주요 구조부재와 접합부에 대한 구조안전성을 평가하였습니다.

특히 본 프로젝트의 대상 크레인은 10톤 정격하중과 5톤 보조권상 장치가 적용된 10(5+5)톤 크레인으로,

시험하중을 고려한 인양하중과 트롤리(Trolley) 자중을 포함하여 검토를 수행하였습니다.

또한 크레인 주행 과정에서 발생하는 횡방향 및 종방향 수평하중을 반영하여 실제 운용 조건에 가장 근접한 구조검토를 수행하였습니다.

구조해석 결과 대부분의 주요 구조부재와 접합부는 설계기준을 만족하는 것으로 확인되었습니다.

다만 기존 기둥 하부 Base Plate에서 발생하는 일부 응력이 설계강도를 초과하는 것으로 검토되었습니다.

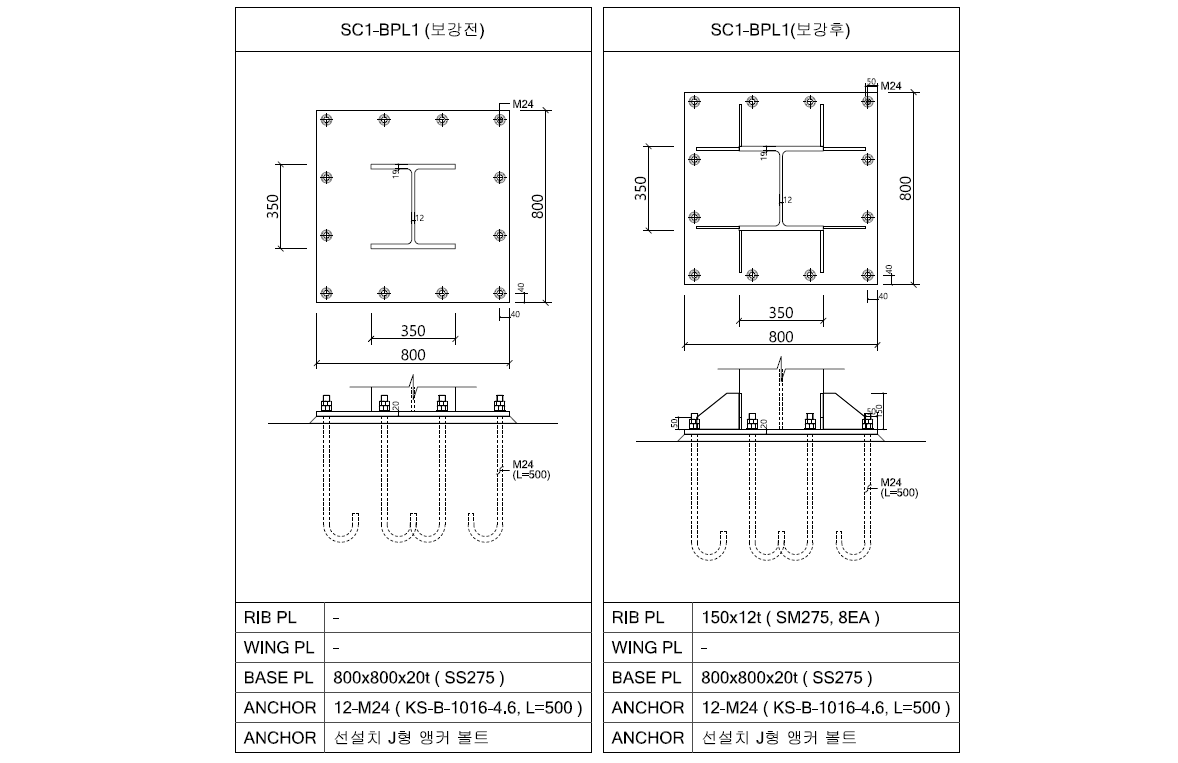

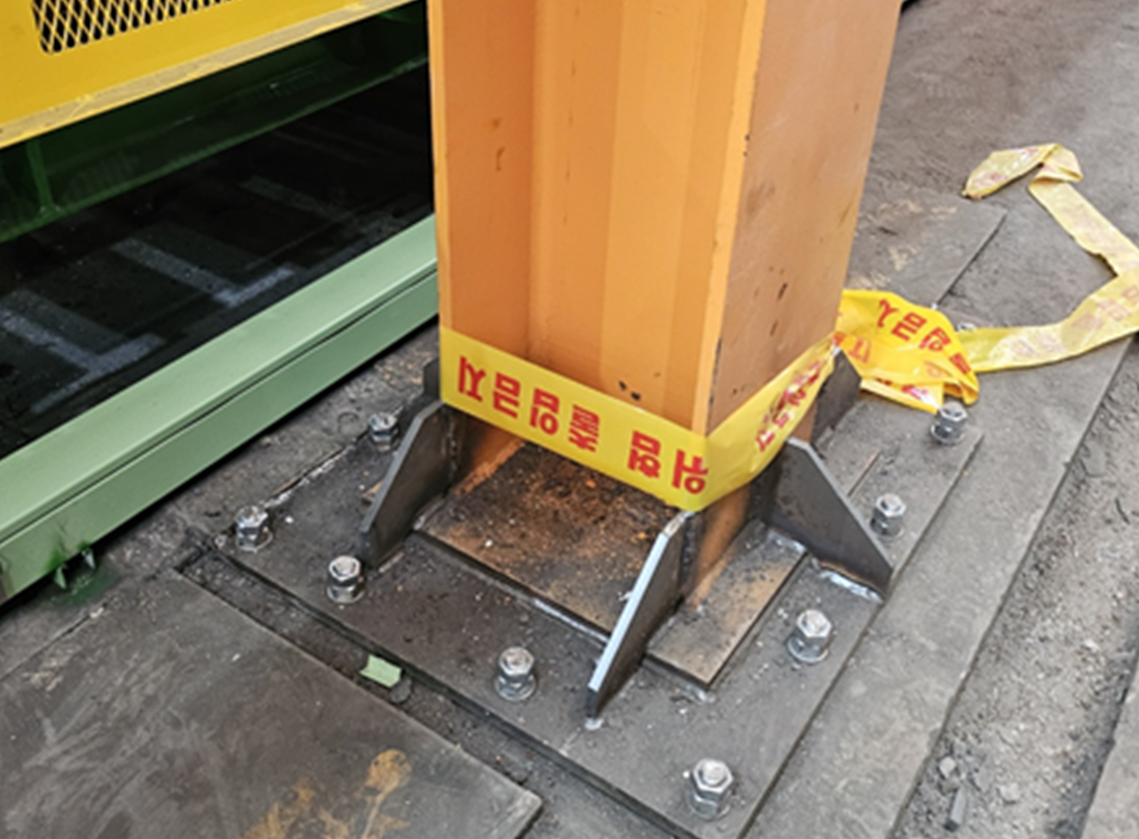

이에 따라 Base Plate 상부에 Rib Plate를 추가 설치하는 보강방안을 제안하였으며,

보강 후 구조해석을 수행한 결과 구조안전성을 확보할 수 있는 것으로 확인되었습니다.

본 프로젝트에서는 단순히 크레인 하중만 검토하는 것이 아니라 기존 구조물의 하중 전달체계와 접합부 거동을 함께 분석하여,

구조물 전체가 안전하게 하중을 지지할 수 있는지 종합적으로 검토하였습니다.

특히 조선소와 같은 산업시설에서는 크레인 설치 이후 구조물의 안전성이 작업자의 안전과 직결되기 때문에,

기둥·보·접합부·베이스플레이트 및 앵커부에 대한 정밀한 구조검토가 필요합니다.

검토 결과 제시된 Rib Plate 보강안을 적용할 경우 기존 구조물은 크레인 설치 조건에서 구조적으로 안전한 것으로 판단되었으며,

크레인 운용에 필요한 구조적 성능을 충분히 확보하는 것으로 검토되었습니다.

강한건축구조기술사사무소는 크레인 설치 구조검토, 산업시설 구조검토, 플랜트 구조검토 및 철골구조물 보강설계 업무를 수행하고 있으며,

실제 현장 조건을 반영한 합리적인 구조해석과 보강방안을 제공하고 있습니다.
