전라남도 강진 아파트 주차램프 차수판 구조검토 용역

안녕하세요. 강한건축구조기술사사무소입니다.

최근 국지성 집중호우와 태풍으로 인해 공동주택 지하주차장 침수 피해가 반복적으로 발생하면서,

지하주차장 출입구에 차수판을 설치하는 사례가 증가하고 있습니다.

차수판은 단순히 물의 유입을 막는 시설물이 아니라,

집중호우 시 발생하는 수압과 외부 풍하중을 직접 부담하는 구조물이기 때문에 설치 전 구조검토가 필요합니다.

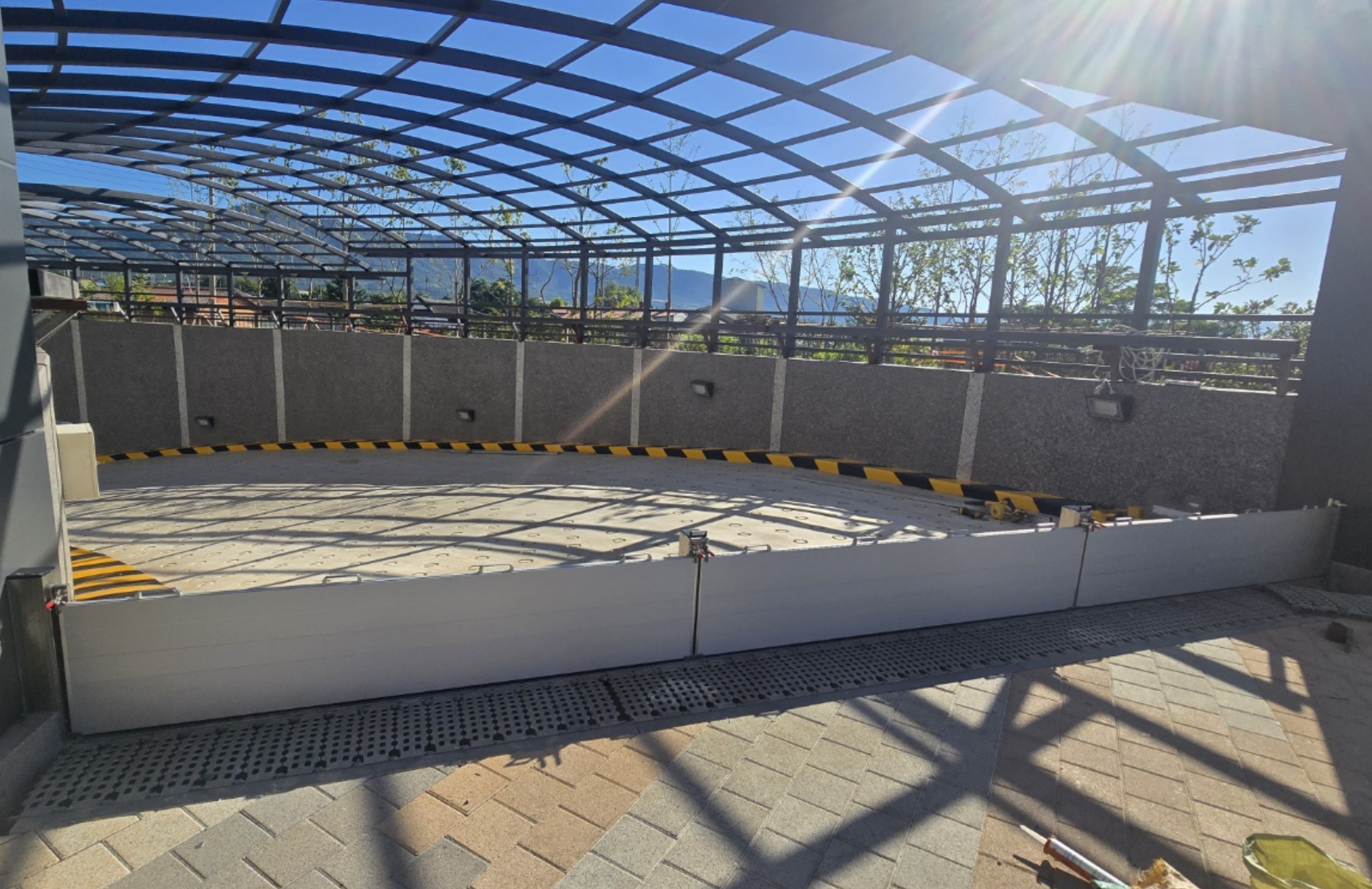

이번 프로젝트는 전라남도 강진군에 위치한 아파트 지하주차장 입구에 설치되는 주차램프 차수판에 대한 구조안전성 검토 용역입니다.

본 차수판은 국지성 집중호우 등 기상재해로부터 지하주차장의 침수 피해를 예방하고,

건축물 이용자의 생명과 재산을 보호하기 위한 목적으로 설치되었습니다.

검토 대상 차수판은 SUS와 알루미늄으로 구성된 수밀 차수판으로, 설치 간격은,설치 높이는 발주처 제한 조건으로 계획되었습니다.

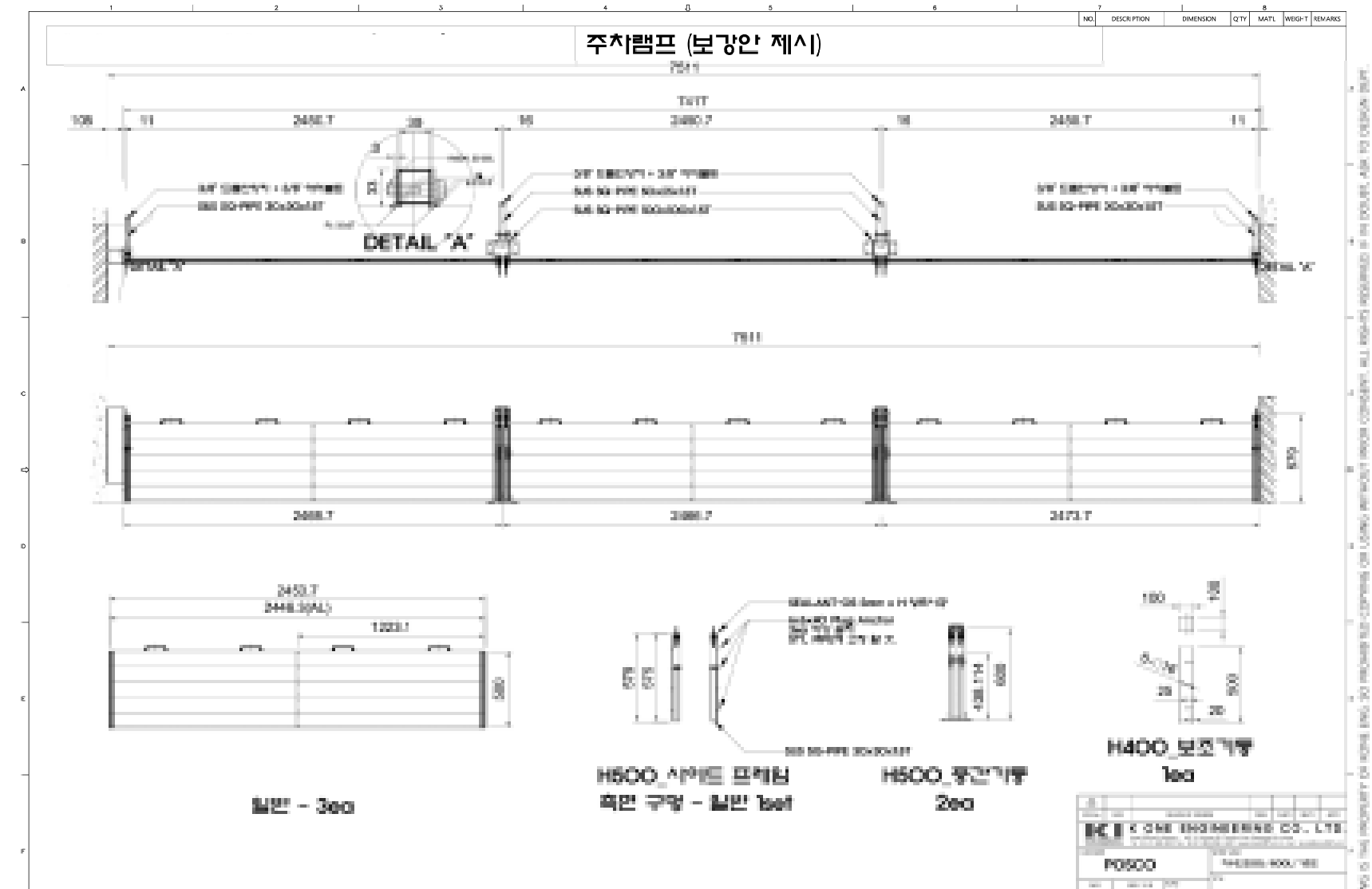

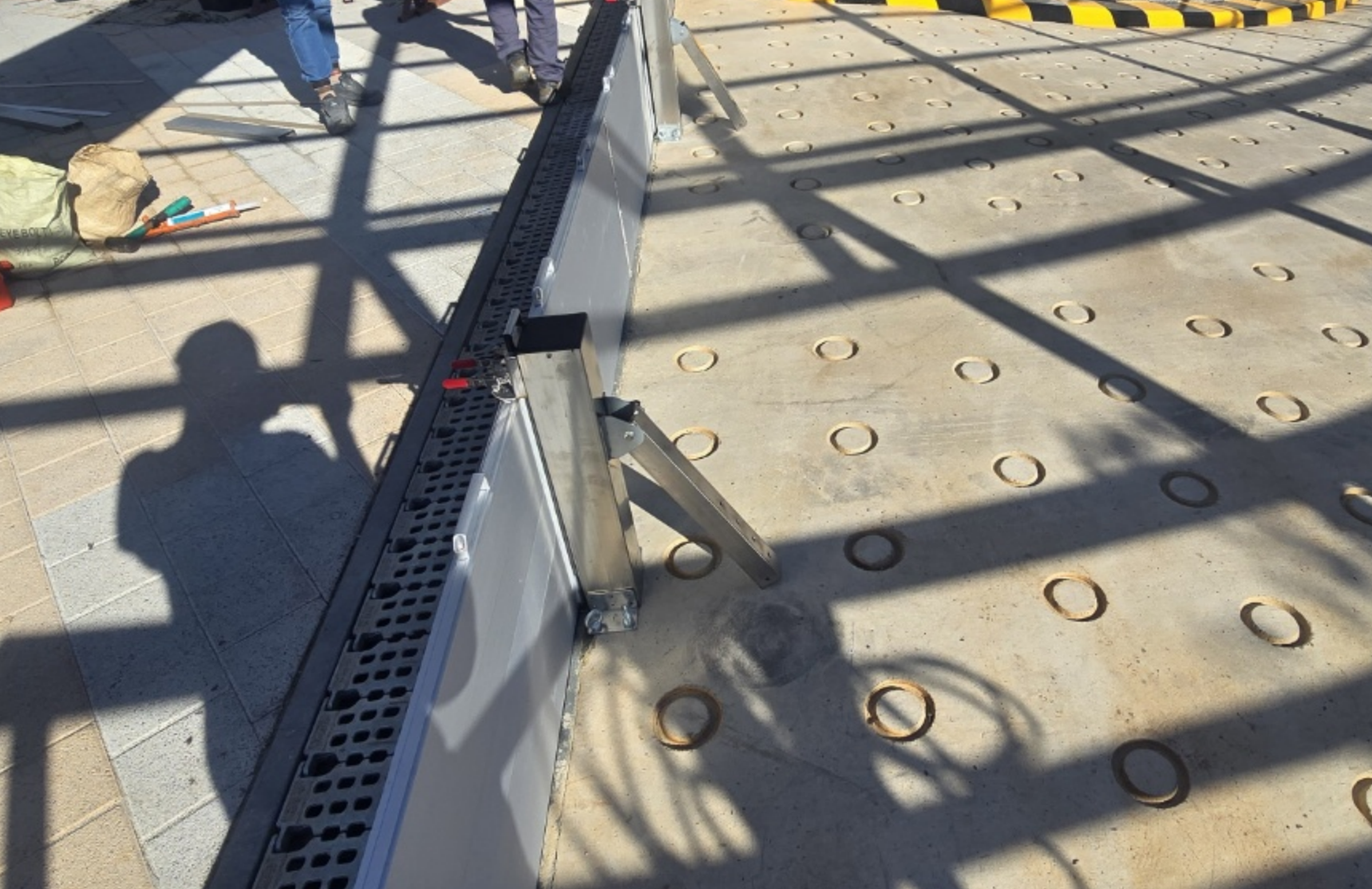

주요 검토 부재는 SUS 세로지지보, SUS 경사재, 알루미늄 프로파일 차수판, 드롭인 앵커 및 접합부였으며,

각 부재의 재료강도와 시험성적서 조건을 반영하여 구조검토를 수행하였습니다.

본 구조검토에서는 차수판에 작용하는 수압하중과 풍하중을 함께 고려하였습니다.

특히 최대 홍수위를 고려하여 차수판 최상단까지 수압이 작용하는 조건으로 검토하였으며,

전남도청 건축개발과 요청사항에 따라 수압하중은 최하단부터 최상단까지 동일한 수치로 적용하여 보수적으로 구조안전성을 확인하였습니다.

또한 설계기본풍속 36m/s, 지표면조도구분 D, 중요도계수 1.0을 적용하여 풍하중을 산정하였으며,

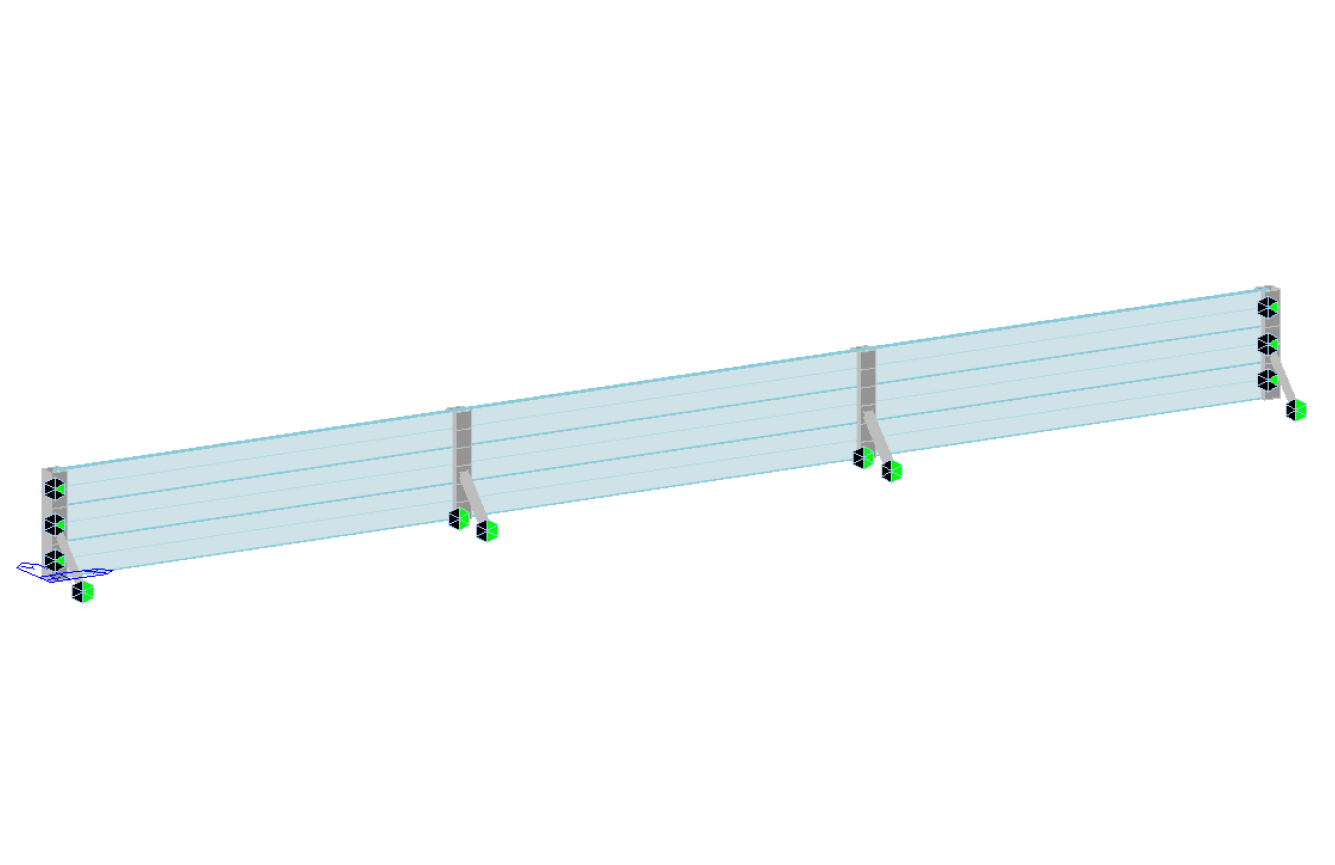

차수판 설치 조건을 반영한 3차원 구조해석 모델을 구성하여 구조해석을 수행하였습니다.

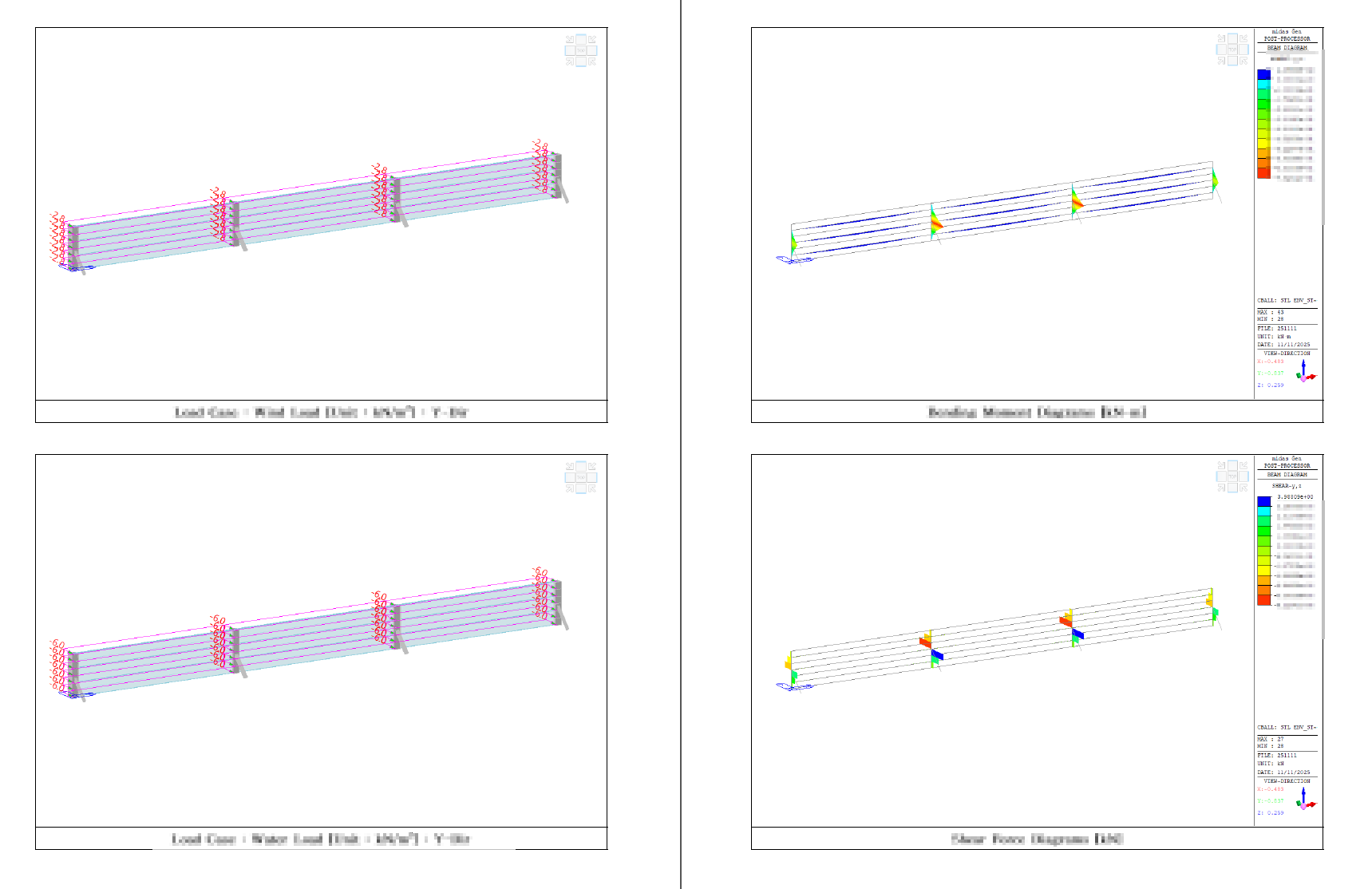

구조해석을 통해 세로지지보, 경사 가새재, 알루미늄 판재 및 접합부에 발생하는 응력과 부재력을 확인하였습니다.

구조해석 결과, 차수판을 구성하는 주요 구조부재는 수압하중 및 풍하중 조건에서 허용범위 이내로 검토되었습니다.

또한 드롭인 앵커에 대해서도 전단력 조합검토를 수행한 결과,

설계전단하중 14.74kN 대비 소요전단하중 9.77kN으로 확인되어 구조적으로 안전한 것으로 검토되었습니다.

차수판은 평상시에는 단순한 부속 시설처럼 보일 수 있지만,

실제 침수 상황에서는 건축물 내부로 유입되는 물을 직접 저항해야 하는 중요한 구조물입니다.

특히 지하주차장 입구처럼 개구부 폭이 넓고 외부 수압이 집중될 수 있는 위치에서는 차수판 자체의 강도뿐 아니라 지지기둥,

가새, 앵커 및 접합부의 안전성을 함께 검토해야 합니다.

강한건축구조기술사사무소는 차수판 구조검토, 지하주차장 차수판 구조안전성 검토,

수압하중 검토, 풍하중 검토, 앵커 구조검토 및 구조안전확인서 발급 업무를 수행하고 있습니다.

차수판 설치 전 구조검토가 필요하거나 발주처, 관공서, 감리단 제출용 구조계산서가 필요한 경우

건축구조기술사의 전문적인 검토를받아보시기 바랍니다.
