서울특별시 영등포구 복합상업시설 경방 타임스퀘어 용도변경 구조검토
상업시설이나 복합쇼핑몰에서는 매장 교체, 브랜드 입점, 인테리어 변경에 따라 기존 공간의 용도가 달라지는 경우가 많습니다.
특히 일반 판매시설을 식당, 카페, 음식점, 주방시설 등으로 변경하는 경우에는 기존보다 하중이 증가할 수 있기 때문에 용도변경 구조검토와 구조안전성검토가 필요합니다.
이번 프로젝트는 서울특별시 영등포구에 위치한 대형 복합상업시설 내 A브랜드 및 B브랜드 식당 입점에 따른 구조검토 사례입니다.
기존 일반매장으로 사용되던 지하층 일부 구역을 식당 및 주방시설로 변경하는 과정에서, 변경 후 하중 조건이 기존 구조체에 미치는 영향을 검토하였습니다.
일반 판매시설은 주로 마감하중과 일반적인 사용하중을 기준으로 계획되지만, 식당으로 용도변경이 이루어지면 주방설비, 냉장고, 조리기기,
저장시설, 무근콘크리트 마감 등이 추가되면서 고정하중과 활하중이 증가할 수 있습니다.
특히 주방 구역은 홀 구역과 달리 대형 냉장고와 식자재 적재하중이 집중될 수 있어 별도의 구조안전성검토가 필요한 경우가 많습니다.
본 구조검토에서는 기존 일반매장과 변경 후 식당 홀, 식당 주방의 하중 조건을 비교하였습니다.
검토 결과 식당 홀 구역은 기존 일반매장 대비 하중이 감소하는 것으로 확인되었으나,
식당 주방 구역은 주방 마감과 설비하중 증가로 인해 기존 설계하중보다 큰 하중이 작용하는 것으로 확인되었습니다.

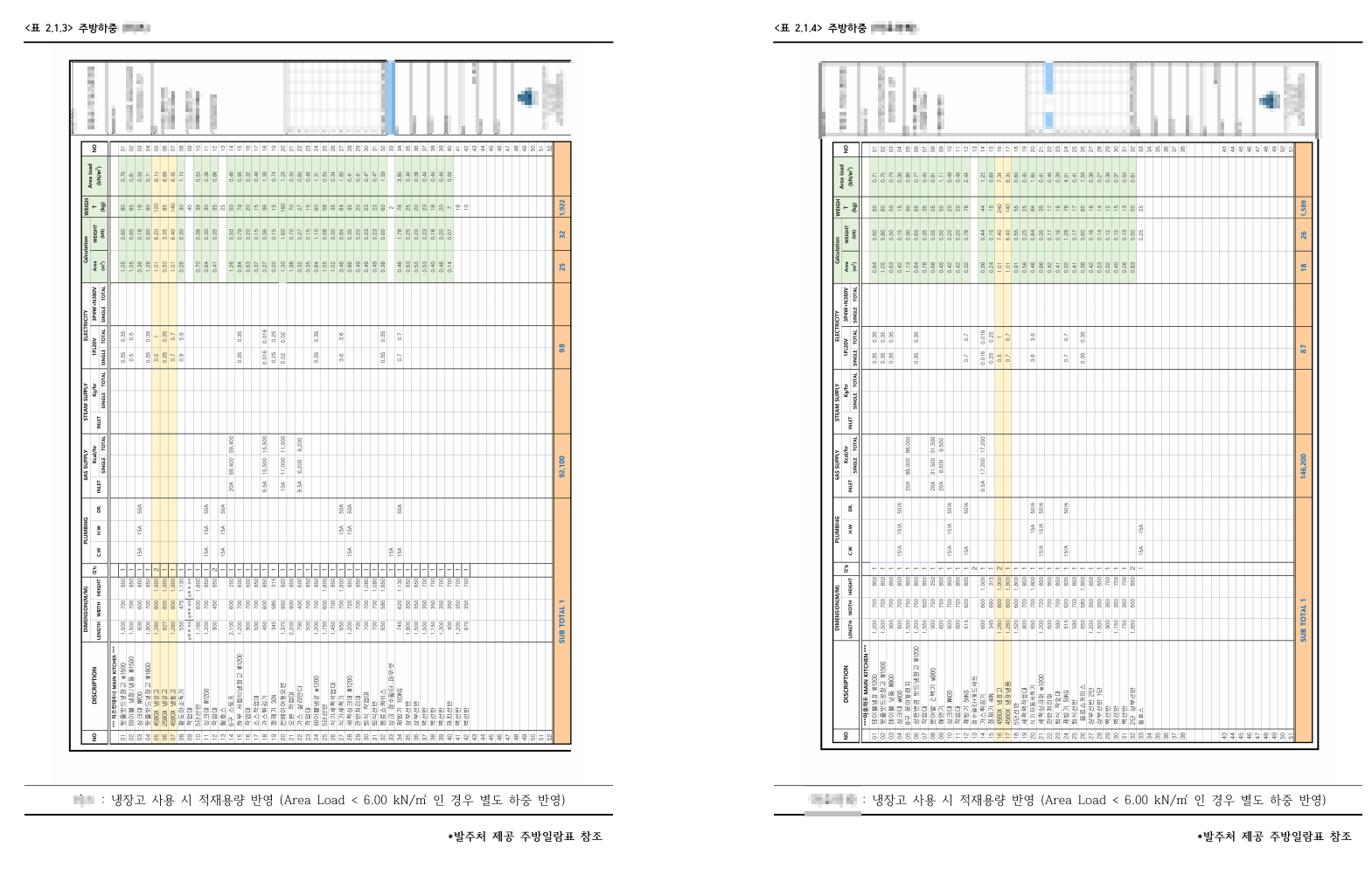

또한 A브랜드와 B브랜드에서 사용하는 25Box 및 45Box 냉장고에 대해서는 장비 자체중량뿐만 아니라 실제 사용 시 내부 적재하중까지 함께 고려하여 검토하였습니다.
그 결과 일부 냉장고 하중은 일반적인 주방 활하중 기준을 초과하는 것으로 확인되어, 해당 하중을 반영한 추가 구조검토를 수행하였습니다.

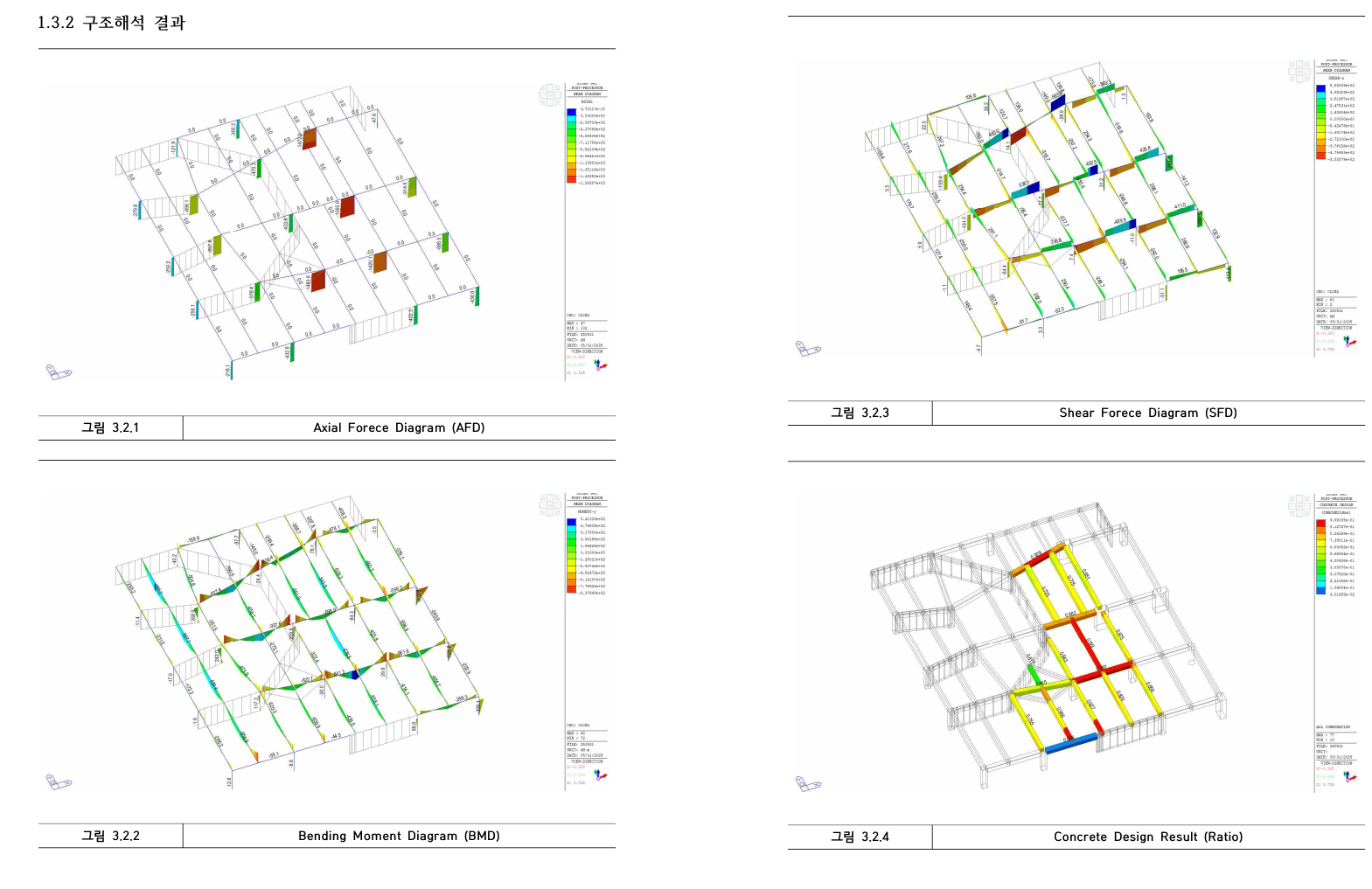

구조검토는 실제 용도변경이 이루어지는 구역뿐만 아니라 주변 구조부재까지 포함하여 3차원 구조해석 모델을 구축하는 방식으로 진행하였습니다.
이는 하중이 특정 부재에만 작용하는 것이 아니라 주변 슬래브와 보를 통해 분산되기 때문에, 실제 구조 거동을 보다 정확하게 반영하기 위한 과정입니다.
구조해석에서는 철근콘크리트 슬래브, 데크슬래브, 보 부재에 대하여 증가된 고정하중과 활하중, 냉장고 집중하중을 반영하였습니다.

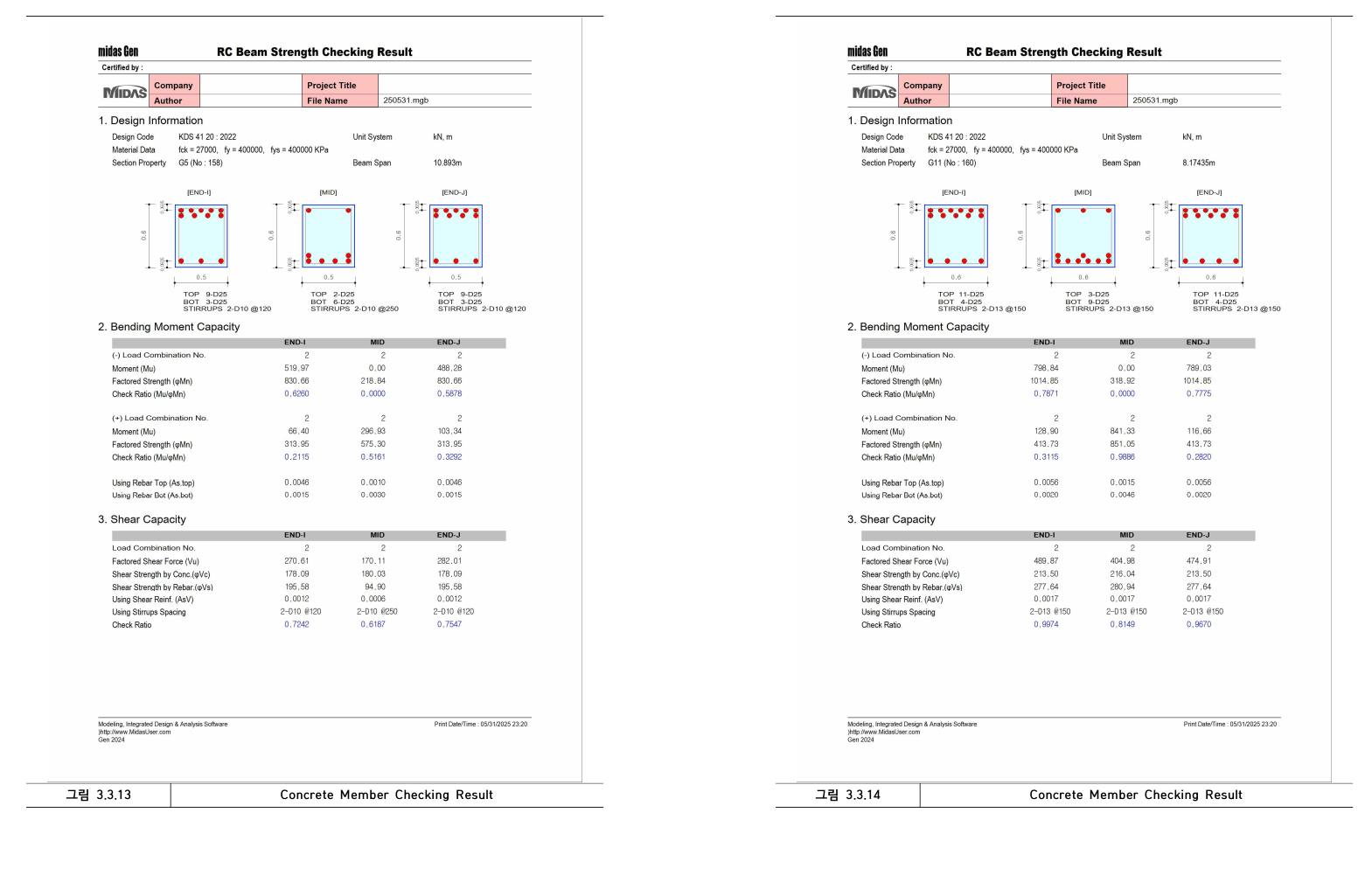

이후 각 부재의 내력비와 철근 배근 조건, 처짐 및 전단 안전성을 검토하여 구조안전성을 확인하였습니다.
검토 결과, 식당 주방 구역에서는 기존 일반매장 대비 하중 증가가 확인되었으나,
증가된 하중을 반영한 구조해석 결과 철근콘크리트 슬래브, 데크슬래브 및 보 부재는 모두 허용범위 이내로 검토되었습니다.
따라서 A브랜드 및 B브랜드 식당 입점에 따른 용도변경은 별도의 구조보강 없이도 구조안전성을 확보하는 것으로 판단하였습니다.
용도변경 구조검토에서 중요한 것은 단순히 변경 전후의 용도만 비교하는 것이 아니라, 실제 설치되는 장비와 마감, 적재하중을 구체적으로 반영하는 것입니다.
같은 식당이라도 홀과 주방의 하중 조건은 다르며, 냉장고나 저장고처럼 내부 적재물이 포함되는 장비는 실제 사용하중을 반영해야 안전한 구조검토가 가능합니다.
최근 대형 상업시설, 쇼핑몰, 백화점, 복합문화시설 등에서는 매장 입점이나 업종 변경 과정에서 구조안전확인서 또는 구조검토서를 요구하는 사례가 많아지고 있습니다.
특히 판매시설을 식당, 카페, 주방시설, 창고, 운동시설 등으로 변경하는 경우 기존 설계하중을 초과할 가능성이 있으므로 사전에 구조기술사의 검토를 받는 것이 중요합니다.
강한건축구조기술사사무소는 용도변경 구조검토, 식당 구조검토, 주방하중 검토, 냉장고 하중 검토, 중량물 구조검토, 구조안전성검토 및 구조안전확인서 발급 업무를 수행하고 있습니다.
상업시설이나 복합건축물에서 용도변경, 인테리어 변경, 중량물 설치가 필요한 경우 건축구조기술사의 전문적인 검토를 통해 구조안전성을 확인하시기 바랍니다.
