대전광역시 서구 OO빌딩 수영장 신설에 따른 구조검토

최근 상업시설이나 근린생활시설 내부에 실내 수영장, 키즈풀, 체험형 물놀이시설 등을 설치하려는 사례가 증가하고 있습니다.

하지만 수영장은 일반적인 인테리어 시설과 달리 물의 무게가 매우 크기 때문에 반드시 구조검토를 통해 기존 건축물이 해당 하중을 안전하게 지지할 수 있는지 확인해야 합니다.

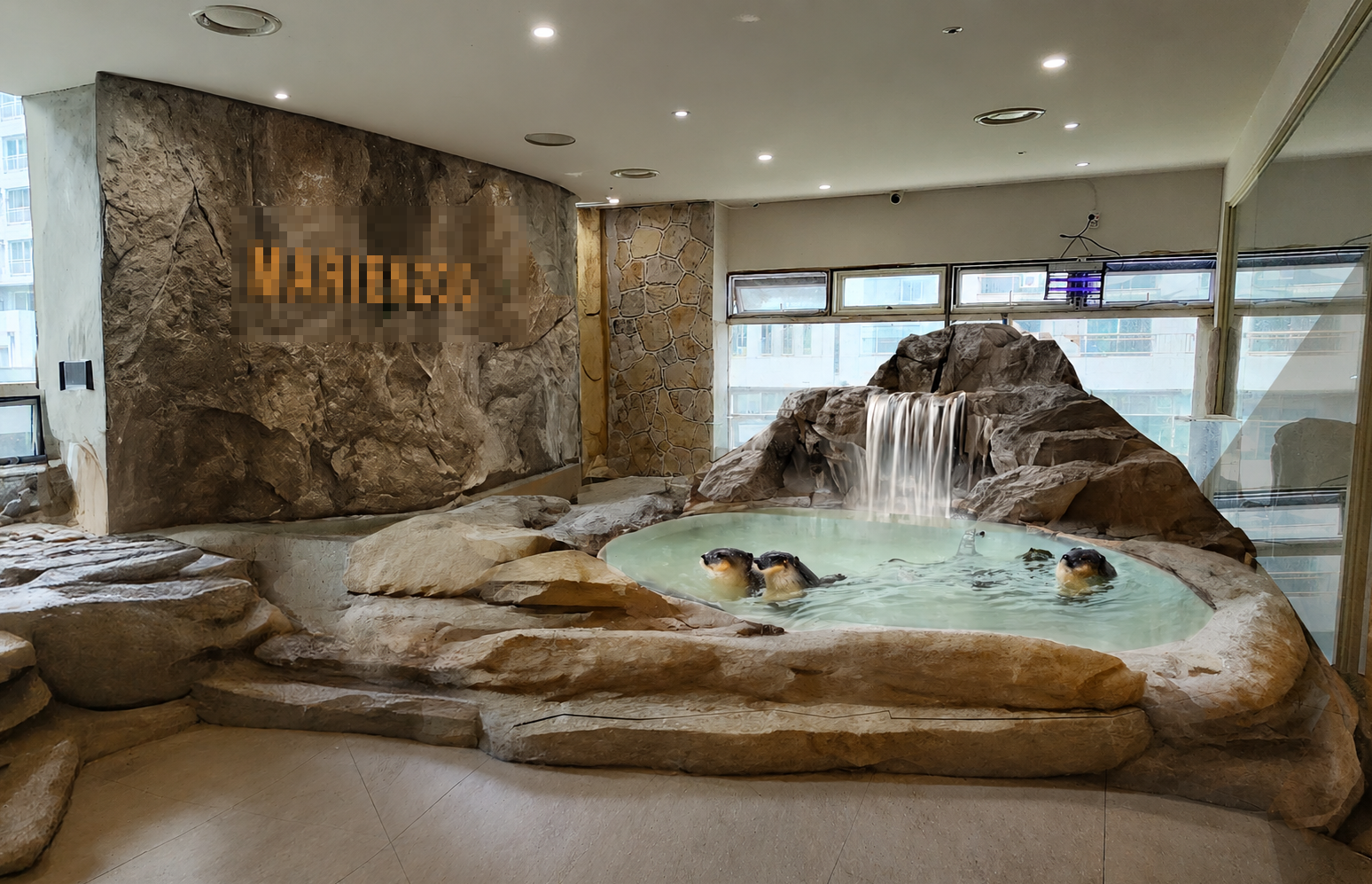

이번 프로젝트는 대전광역시 서구 둔산동 OO빌딩 4층에 설치 예정인 수달수영장에 대한 구조안전성검토 사례입니다.

기존 공간은 근린생활시설로 사용되던 상업시설이었으나, 실내 수영장으로 변경하면서 구조체에 작용하는 하중이 크게 증가하게 되었습니다.

특히 수영장은 구조물 자체 중량뿐 아니라 수조에 저장되는 물의 무게가 추가되기 때문에 일반적인 상업시설과는 전혀 다른 조건으로 검토가 필요합니다.

구조검토 결과 기존 근린생활시설의 계수하중은 약 11.24kN/㎡ 수준이었으나,

수영장 설치 후에는 수조 구조체와 물 하중이 추가되면서 최대 20.16kN/㎡ 수준까지 증가하는 것으로 확인되었습니다.

이는 기존 사용하중 대비 약 80% 가까이 증가하는 수준으로, 단순 계산만으로는 안전성을 판단할 수 없어 전문적인 구조해석이 요구되는 상황이었습니다.

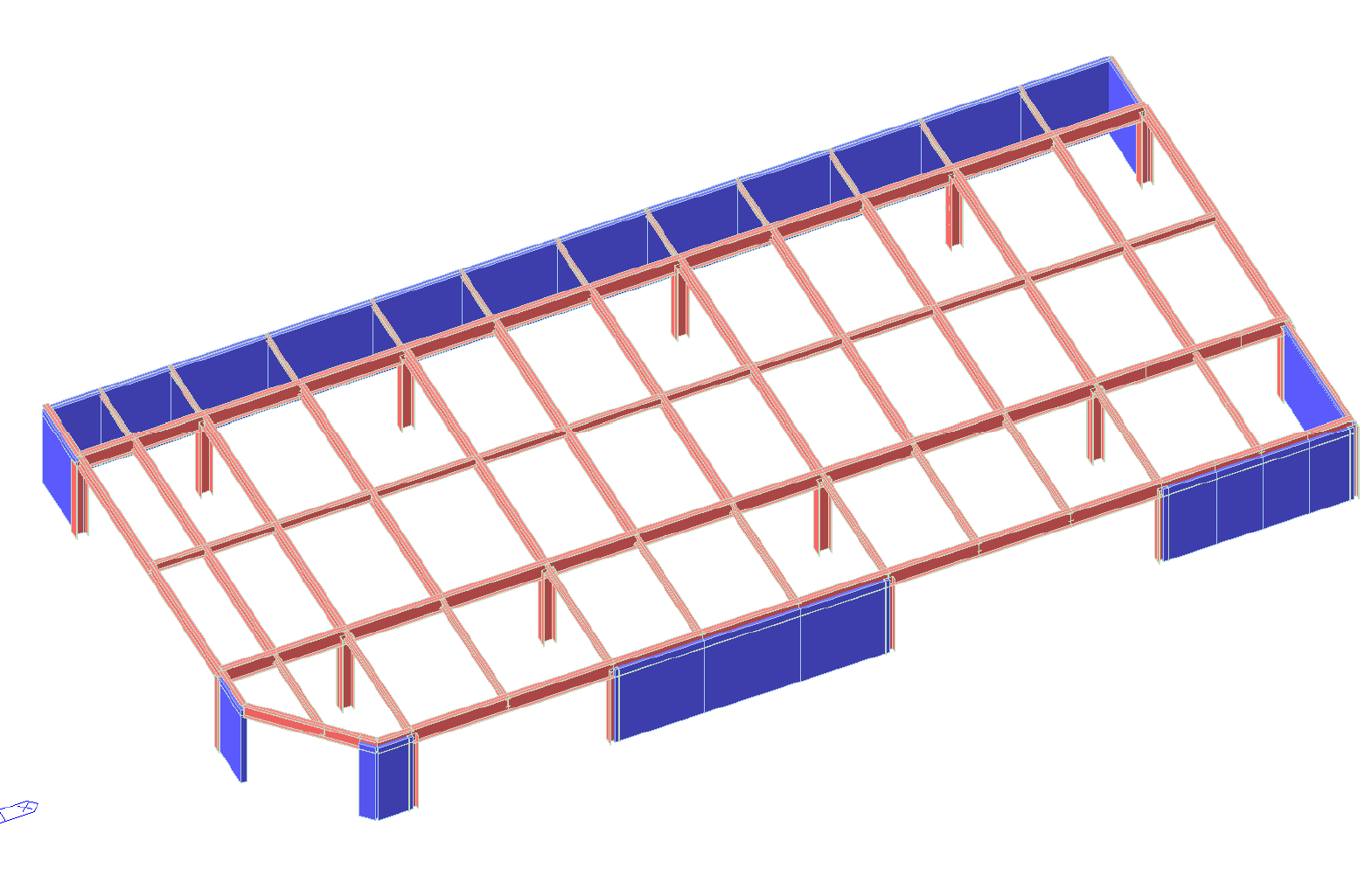

이에 따라 본 구조검토에서는 수영장이 설치되는 구역뿐 아니라 주변 구조체까지 포함하여 3차원 구조해석 모델을 구축하였습니다.

MIDAS 구조해석 프로그램을 이용하여 데크슬래브, 철골보, 합성보 및 주요 접합부에 대한 구조안전성 검토를 수행하였으며,

증가된 하중이 건축물 전체에 미치는 영향을 종합적으로 분석하였습니다.

검토 과정에서는 수영장 구조체(GRC 수조), 수영장 내부 물하중, 마감재 하중 및 기존 건축물 하중을 모두 반영하였습니다.

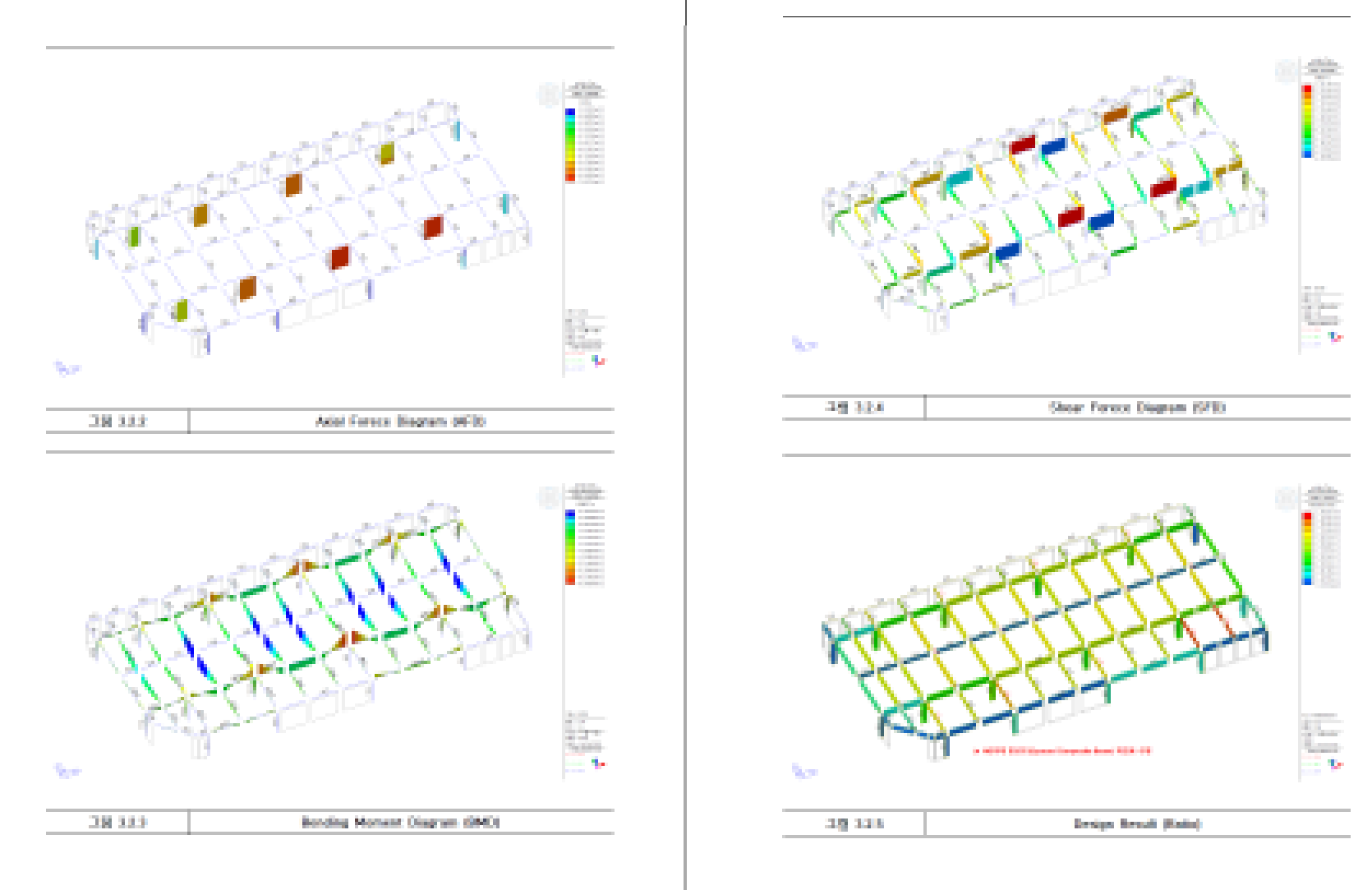

또한 실제 사용 중 발생할 수 있는 최악의 조건을 고려하여 구조부재별 응력, 휨모멘트, 전단력 및 내력비를 평가하였습니다.

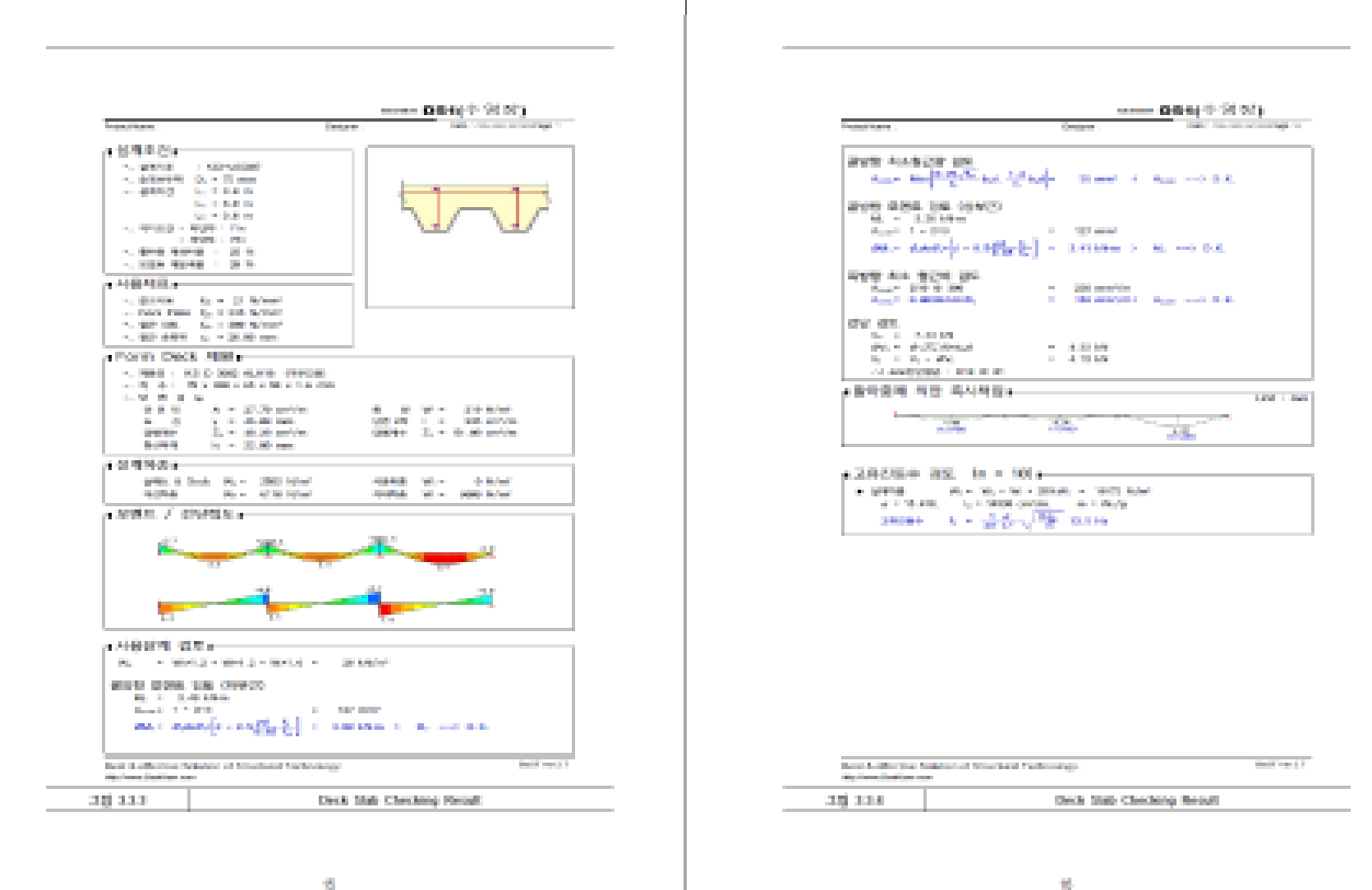

구조해석 결과 수영장이 설치되는 구간의 데크슬래브는 구조안전성을 확보하는 것으로 검토되었으며,

철골보와 합성보 역시 증가된 하중 조건을 반영한 상태에서 허용 범위 이내로 확인되었습니다.

특히 일부 철골보는 단순 철골보 기준으로는 재검토가 필요한 것으로 나타났으나,

실제 구조시스템인 합성보 조건을 적용하여 제시한 검토한 결과를 반영하면 구조안전성을 확보하는 것으로 확인되었습니다.

그러 할 경우 접합부 역시 허용내력 이내로 검토되어 사용 가능한 것으로 판단되었습니다.

최종적으로 수달수영장이 설치되는 구역의 데크슬래브, 철골보, 합성보 및 접합부는 모두 구조적으로 안전한 것으로 검토되었습니다.

다만 수영장의 유효 수심은 600mm 이하로 제한하여야 하며,

추가적인 중량물 적재 또는 검토 조건 변경 시에는 반드시 건축구조기술사의 재검토가 필요합니다.

실제 현장에서는 수영장, 대형 수조, 키즈풀, 냉장창고, 기계장비, 운동시설 등 중량물이 설치되는 경우가 많습니다.

그러나 기존 건축물이 해당 하중을 안전하게 지지할 수 있는지 검토하지 않은 채 시공이 진행되는 사례도 적지 않습니다.

이러한 경우 장기적인 처짐이나 균열, 심한 경우 구조적 문제가 발생할 수 있으므로 반드시 구조안전성검토를 수행하는 것이 중요합니다.
