학교 비구조요소 내진설계 구조검토 사례 l 파주 운정1중 구조안전확인서

안녕하세요. 강한건축구조기술사사무소입니다.

이번 글은 경기도 파주시 당하동 일원에 계획된 가칭 ‘운정1중’ 신축공사의 비구조요소 내진설계 구조검토 사례입니다.

학교시설에서 비구조요소 내진설계가 왜 필요한지, 조적칸막이벽·외부 치장벽돌·파라펫·매달린천장·수조 PAD·경량벽체 구조검토가 어떤 방식으로 이루어지는지,

구조안전확인서 발급 시 어떤 조건을 확인해야 하는지를 실제 구조검토 사례를 통해 설명드리겠습니다.

건축물의 내진설계는 기둥, 보, 슬래브, 내력벽과 같은 주요 구조부재만을 대상으로 하지 않습니다.

지진 발생 시 실제 피난 장애나 인명피해로 이어질 수 있는 요소는 조적칸막이벽,

외부 치장벽돌, 파라펫, 매달린천장, 경량벽체, 장비패드와 같은 비구조요소인 경우도 많습니다.

특히 중학교, 초등학교, 유치원과 같은 교육연구시설은 학생들이 장시간 생활하는 공간이므로,

지진 발생 시 피난경로와 주요 비구조요소의 안전성을 사전에 확인하는 것이 중요합니다.

이번 운정1중 신축공사는 지하 1층, 지상 5층 규모의 교육연구시설로 계획되었으며,

구조형식은 철근콘크리트구조입니다. 구조검토 범위는 피난경로상 및 피난경로가 아닌 칸막이벽, 외부 치장벽돌, 파라펫, 매달린천장,

수조 PAD, 경량벽체입니다. 각 항목은 설치 위치, 하중 조건, 지지 방식, 접합부 조건이 다르기 때문에

동일한 방식으로 단순 판단할 수 없으며, 항목별로 구조안전성을 검토해야 합니다.

학교시설 비구조요소 내진설계가 필요한 이유

학교시설은 다수의 학생과 교직원이 이용하는 공간이기 때문에 지진 발생 시 피난경로 확보가 매우 중요합니다.

지진으로 인해 복도나 계단실 주변의 칸막이벽이 전도되거나,

외부 치장벽돌이 탈락하거나, 천장재가 낙하할 경우 대피 과정에서 직접적인 위험이 발생할 수 있습니다.

비구조요소는 건축물의 주 구조체는 아니지만, 지진하중이나 풍하중을 받을 때 탈락, 전도, 균열, 파손이 발생할 수 있는 부재입니다.

따라서 학교시설 비구조요소 구조검토는 단순한 도면 확인이 아니라, 실제 사용자의 안전과 피난경로 확보를 위한 중요한 검토 과정입니다.

조적칸막이벽 구조검토

조적칸막이벽은 학교 복도, 교실, 계단실, 부속실 등에서 공간을 구획하기 위해 많이 사용됩니다.

그러나 조적벽체는 면외방향 하중에 취약할 수 있으며,

지진 시 벽체가 흔들리거나 균열이 발생할 경우 피난경로 안전성에 영향을 줄 수 있습니다.

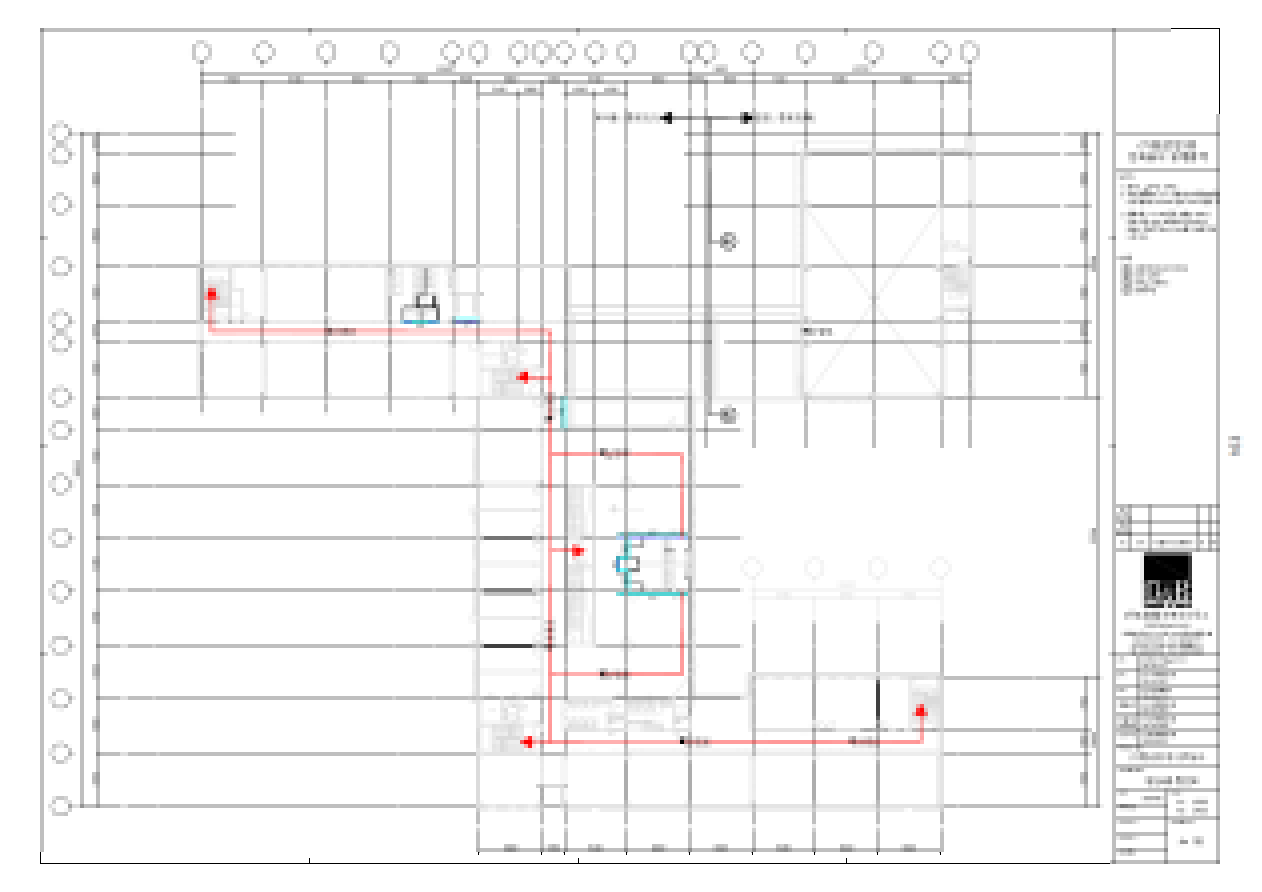

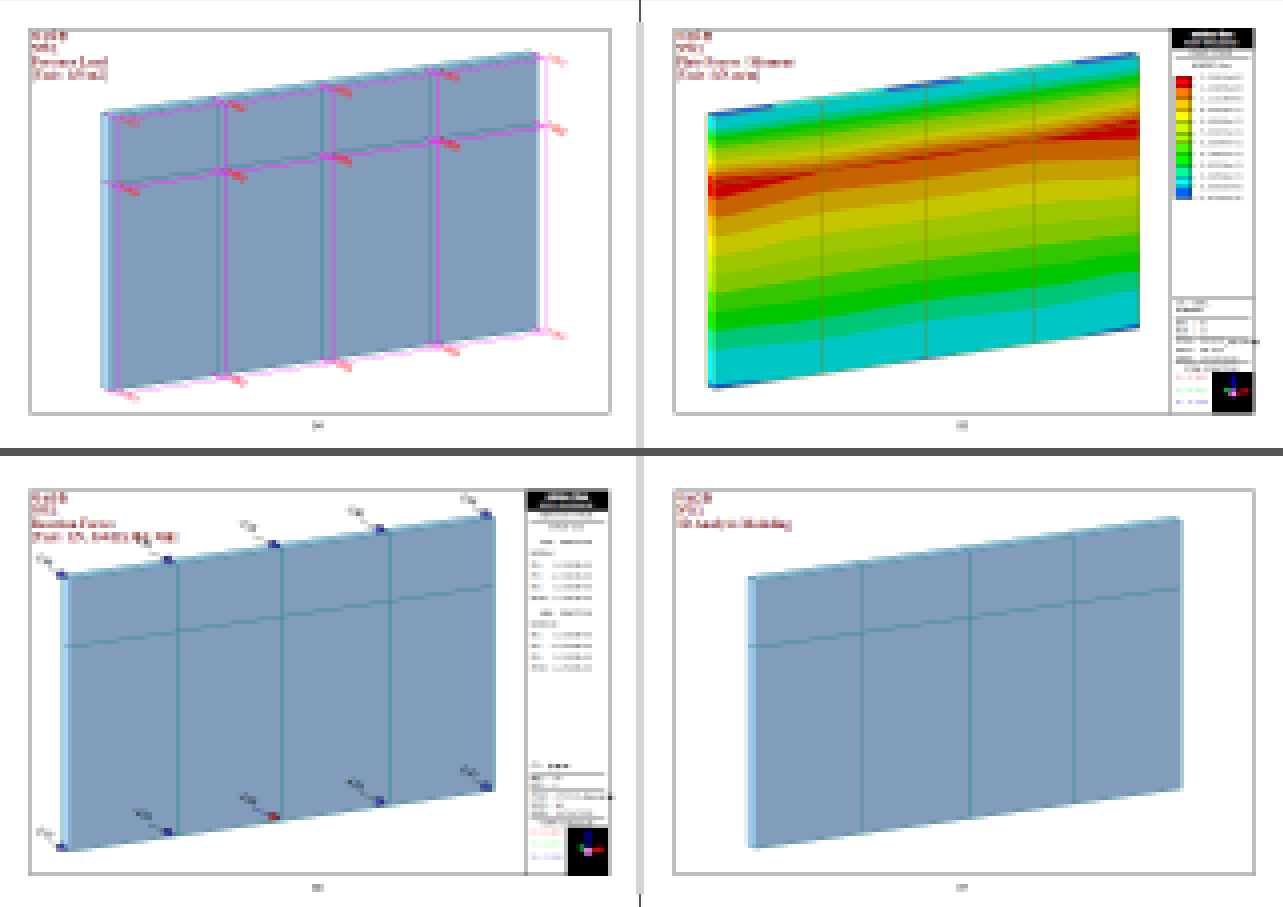

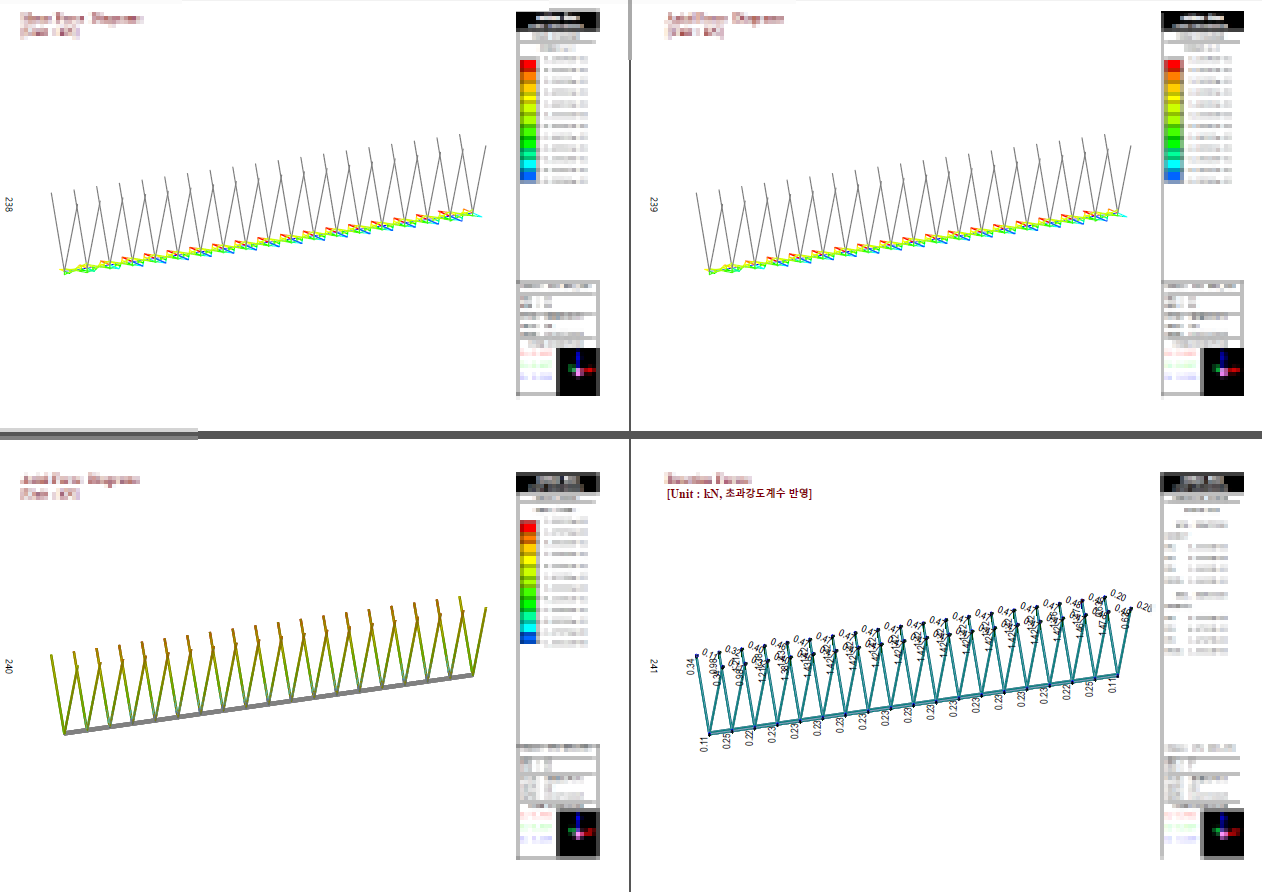

이번 구조검토에서는 피난경로상 칸막이벽과 피난경로가 아닌 칸막이벽을 구분하여 조적벽체의 면외방향 휨강도와 지지철물 안전성을 검토하였습니다.

조적칸막이벽의 두께, 순높이, 순길이, 단위중량, 미장마감 여부, 설치층 높이, 중요도계수,

설계스펙트럼가속도 등을 반영하여 지진하중을 산정하고 구조안전성을 확인하였습니다.

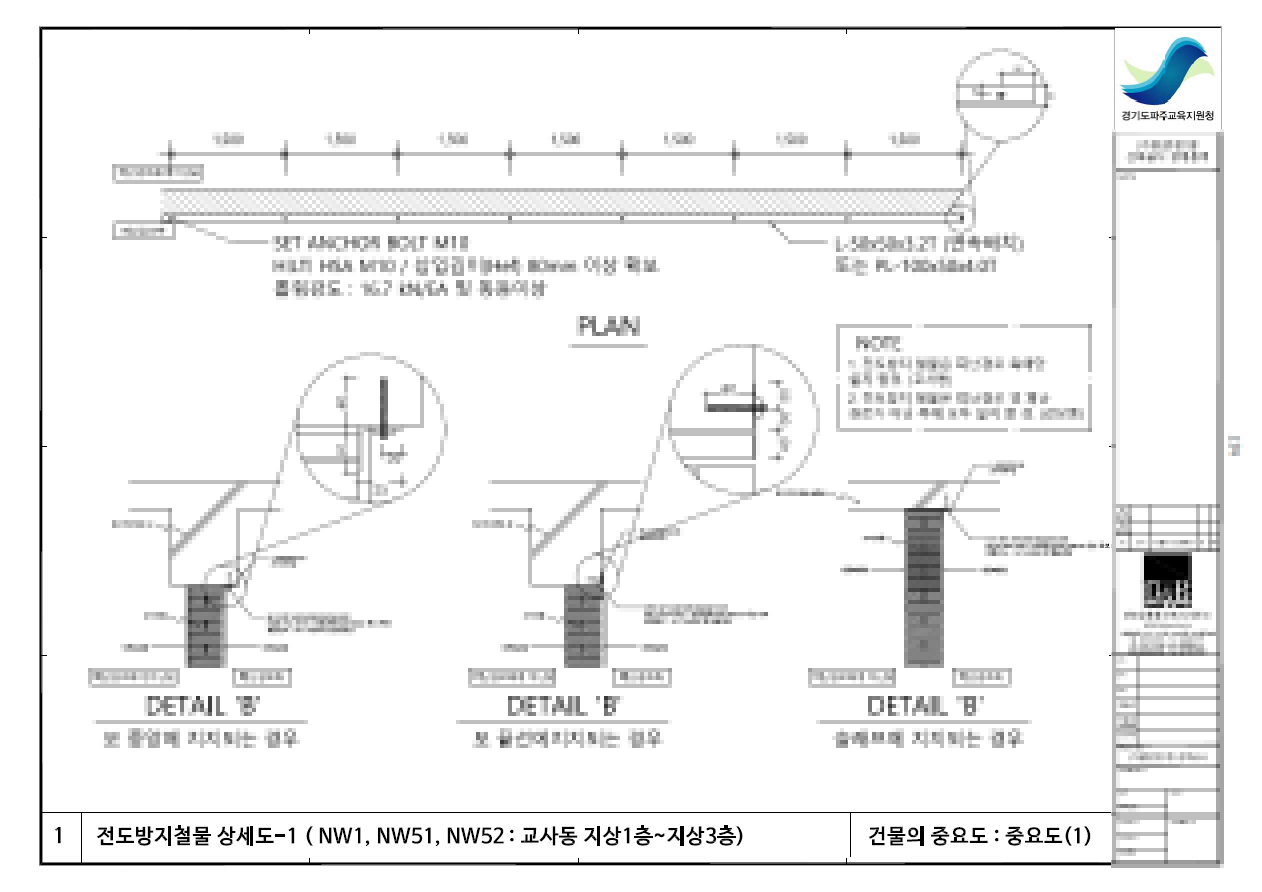

일부 조적벽체는 보강 전 면외방향 휨강도가 부족한 것으로 확인되어 보강 및상세해석을 수행하는 방식으로 검토가 진행되었습니다.

또한 경사재 보강은 조적벽체 한 면에 최소 2개소 이상 설치하는 조건이 제시되었습니다.

외부 치장벽돌과 파라펫 구조검토

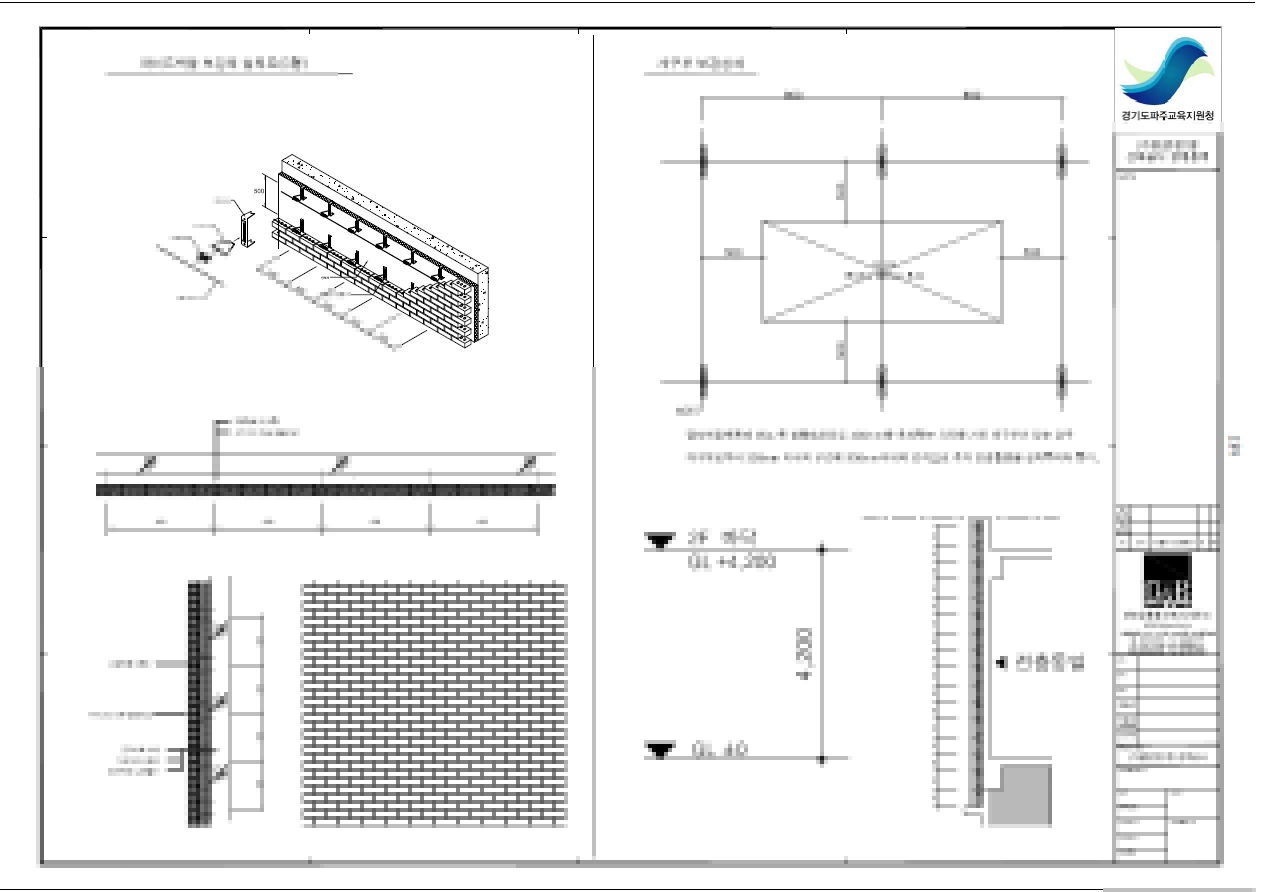

외부 치장벽돌은 건축물의 외관을 구성하는 마감재이지만, 지진이나 강풍 발생 시 탈락 위험이 있는 대표적인 비구조요소입니다.

특히 학교시설의 외부 마감재는 학생들의 보행동선과 인접한 경우가 많기 때문에,

치장벽돌 구조검토를 통해 연결철물과 지지부의 안전성을 확인해야 합니다.

파라펫은 건물 옥상이나 외벽 상부에 설치되는 부재로, 지진 발생 시 전도 또는 균열 위험이 발생할 수 있습니다.

파라펫은 건물 상부에 위치하는 경우가 많아 지진하중 산정 시 불리한 조건이 될 수 있으며,

외부에 노출되어 풍하중의 영향도 함께 고려해야 합니다. 따라서 파라펫 구조검토는 높이,

두께, 지지 조건, 접합부, 전도 가능성을 종합적으로 확인하는 과정입니다.

매달린천장, 수조 PAD, 경량벽체 검토

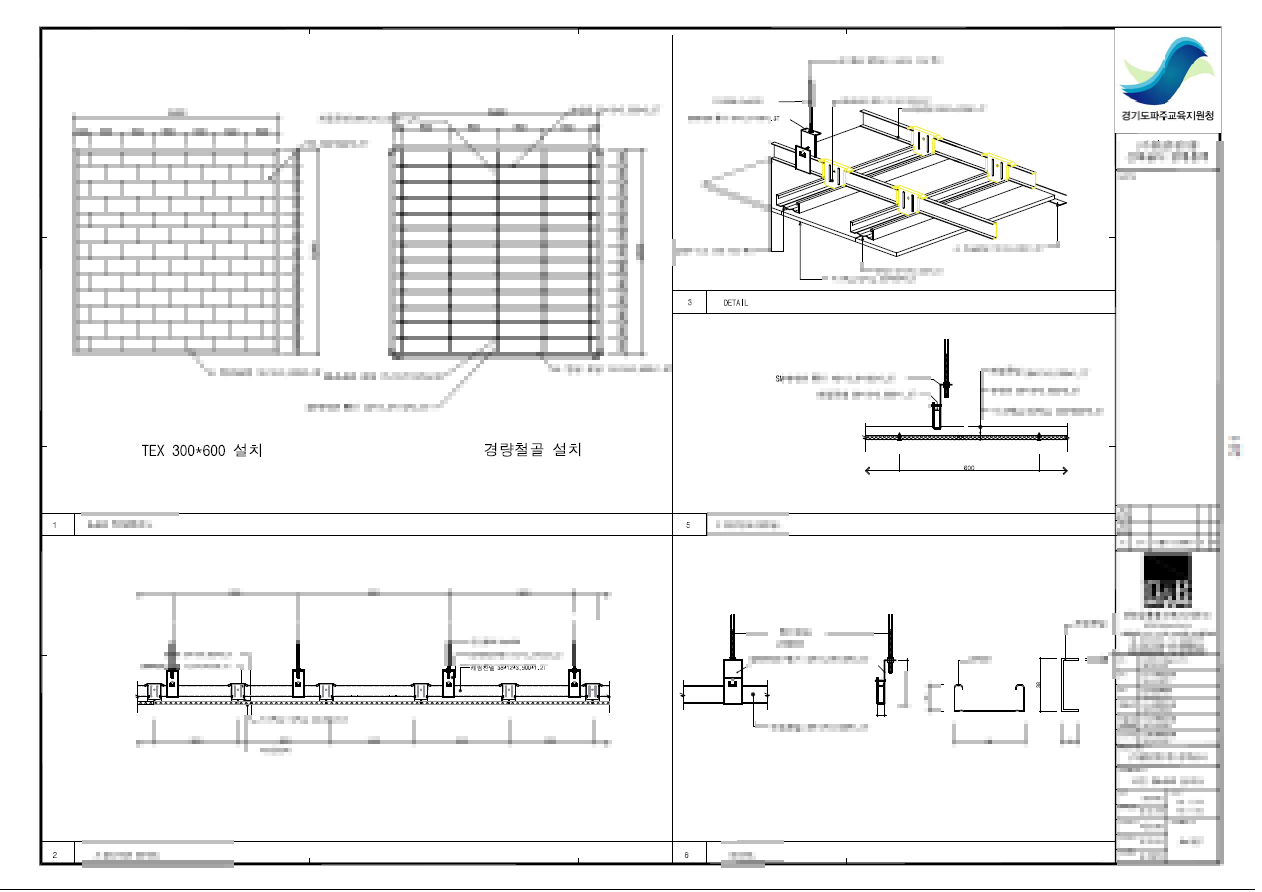

매달린천장은 실내 마감재로 보이지만, 지진 시 탈락되면 학생들의 대피와 실내 안전에 영향을 줄 수 있습니다.

천장재, 천장 격자, 조명기구, 부착 설비 등이 함께 흔들릴 수 있기 때문에,

매달린천장 내진검토에서는 천장 시스템 전체의 중량과 지지 조건을 함께 고려해야 합니다.

수조 PAD는 물탱크 또는 관련 설비를 지지하는 장비기초에 해당합니다.

수조는 물이 채워진 상태에서 큰 중량을 가지며, 지진 발생 시 수평하중과 전도 모멘트가 작용할 수 있습니다.

따라서 수조 PAD 구조검토에서는 PAD의 크기, 콘크리트 강도, 앵커 조건,

하중 전달 경로, 하부 구조체의 안전성을 함께 확인해야 합니다.

경량벽체는 일반적인 조적벽체보다 가벼운 벽체이지만,

높이가 크거나 천장재와 연결되는 경우에는 구조체에 횡지지가 필요할 수 있습니다.

특히 학교시설의 복도, 교실, 특별실 주변에 설치되는 경량벽체는 지진 시 전도되거나

변형될 경우 피난경로에 영향을 줄 수 있으므로 구조검토 대상이 될 수 있습니다.

구조검토 결과의 의미

운정1중 비구조요소 내진설계 구조검토는 학교시설에 설치되는 다양한 건축 비구조요소를 항목별로 구분하여 검토한 사례입니다.

조적칸막이벽, 외부 치장벽돌, 파라펫, 매달린천장, 수조 PAD, 경량벽체는 각각 하중 조건,

설치 위치, 지지 방식, 접합부 조건이 다르기 때문에 동일한 기준으로 단순 판단할 수 없습니다.

비구조요소 구조검토는 각 요소의 설치 위치, 하중 조건, 재료강도, 접합부, 앵커, 지지방식,

피난경로 해당 여부를 종합적으로 확인해야 합니다. 또한 현장 시공 조건이 구조검토서에서

제시한 설계조건과 다를 경우에는 반드시 구조기술자의 재검토를 받아야 합니다.

자주 묻는 질문

학교시설도 비구조요소 내진설계가 필요한가요?

네. 학교시설은 학생과 교직원이 장시간 생활하는 공간이며, 지진 발생 시 피난경로 확보가 중요합니다.

조적칸막이벽, 외부 치장벽돌, 파라펫, 매달린천장, 경량벽체 등이 손상되면

대피에 지장을 줄 수 있어 비구조요소 내진설계 구조검토가 필요합니다.

조적칸막이벽도 구조검토 대상인가요?

네. 조적칸막이벽은 지진 시 면외방향 하중에 취약할 수 있습니다.

특히 피난경로에 위치하거나 높이가 큰 벽체, 천장재와 연결된 벽체,

상부 지지조건이 불리한 벽체는 구조검토와 보강 상세 검토가 필요할 수 있습니다.

구조안전확인서는 언제 필요한가요?

인허가, 감리, 발주처 요구, 설계 변경, 비구조요소 설치 또는 보강 과정에서 구조안전성을 확인해야 하는

경우 구조검토서와 구조안전확인서가 필요할 수 있습니다. 구조안전확인서는 검토 조건과 실제 시공 조건이 일치한다는

전제에서 의미가 있으므로, 조건이 변경되면 재검토가 필요합니다.
