비구조요소 내진설계 구조검토 사례 l 남양주 공공업무시설 구조안전확인서

안녕하세요. 강한건축구조기술사사무소입니다.

이 글은 공공업무시설에서 비구조요소 내진설계가 왜 필요한지, 조적칸막이벽·외부마감판넬·파라펫

매달린천장·간판·캐노피·생활용 수조 PAD 구조검토가 어떤 방식으로 수행되는지,

구조안전확인서 발급 시 어떤 조건을 확인해야 하는지를 남양주 다산우체국 건립공사 사례를 통해 설명하는 글입니다.

건축물의 내진설계는 기둥, 보, 슬래브와 같은 주요 구조부재만을 대상으로 하지 않습니다.

지진 발생 시 실제 인명피해나 피난 장애를 유발할 수 있는 요소는 조적칸막이벽, 외부마감판넬, 파라펫, 매달린천장,간판, 캐노피, 장비패드와 같은 비구조요소인 경우도 많습니다.

특히 우체국, 주민센터, 학교, 공공청사와 같은 공공업무시설은 불특정 다수가 이용하는 공간이므로 지진 발생 후에도 피난경로와 주요 시설의 안전성이 확보되어야 합니다.

이번 프로젝트는 경기도 남양주시 다산동에 위치한 남양주 다산우체국 건립공사의 건축 비구조요소 내진설계 구조검토 사례입니다.

대상 건축물은 지하 1층, 지상 3층 규모의 공공업무시설이며, 구조형식은 철근콘크리트구조입니다. 본 구조검토에서는 피난경로상 및

피난경로가 아닌 칸막이벽, 외부마감판넬, 파라펫, 이중바닥, 매달린천장, 간판, 피난경로상 캐노피, 경량칸막이벽,

생활용 수조 PAD에 대한 구조안전성 검토를 수행하였습니다.

비구조요소 내진설계가 필요한 이유

비구조요소는 건축물의 주요 구조체는 아니지만, 지진이나 강풍이 발생했을 때 탈락, 전도, 균열, 파손이 발생할 수 있는 부재입니다. 특히 피난경로에 설치되는 칸막이벽이나 천장재,

캐노피는 손상될 경우 대피 동선을 막거나 낙하 위험을 유발할 수 있습니다. 외부마감판넬, 파라펫, 간판은 건물 외부에 설치되기

때문에 풍하중과 지진하중을 함께 고려해야 하며, 접합부 성능이 부족할 경우 보행자에게 직접적인 위험을 줄 수 있습니다.

공공업무시설은 일반 이용자의 출입이 많고, 지진 발생 후에도 시설 기능과 피난 안전성이 중요합니다. 따라서 비구조요소 구조검토는 단순히 보고서 제출을 위한 절차가 아니라,

실제 이용자의 안전을 확보하기 위한 검토 과정입니다. 특히 비구조요소 내진설계 구조검토는 설계도서, 설치 위치, 부재 규격, 하중 조건,

접합부, 앵커, 지지방식을 함께 확인해야 하기 때문에 건축구조기술사의 전문적인 판단이 필요합니다.

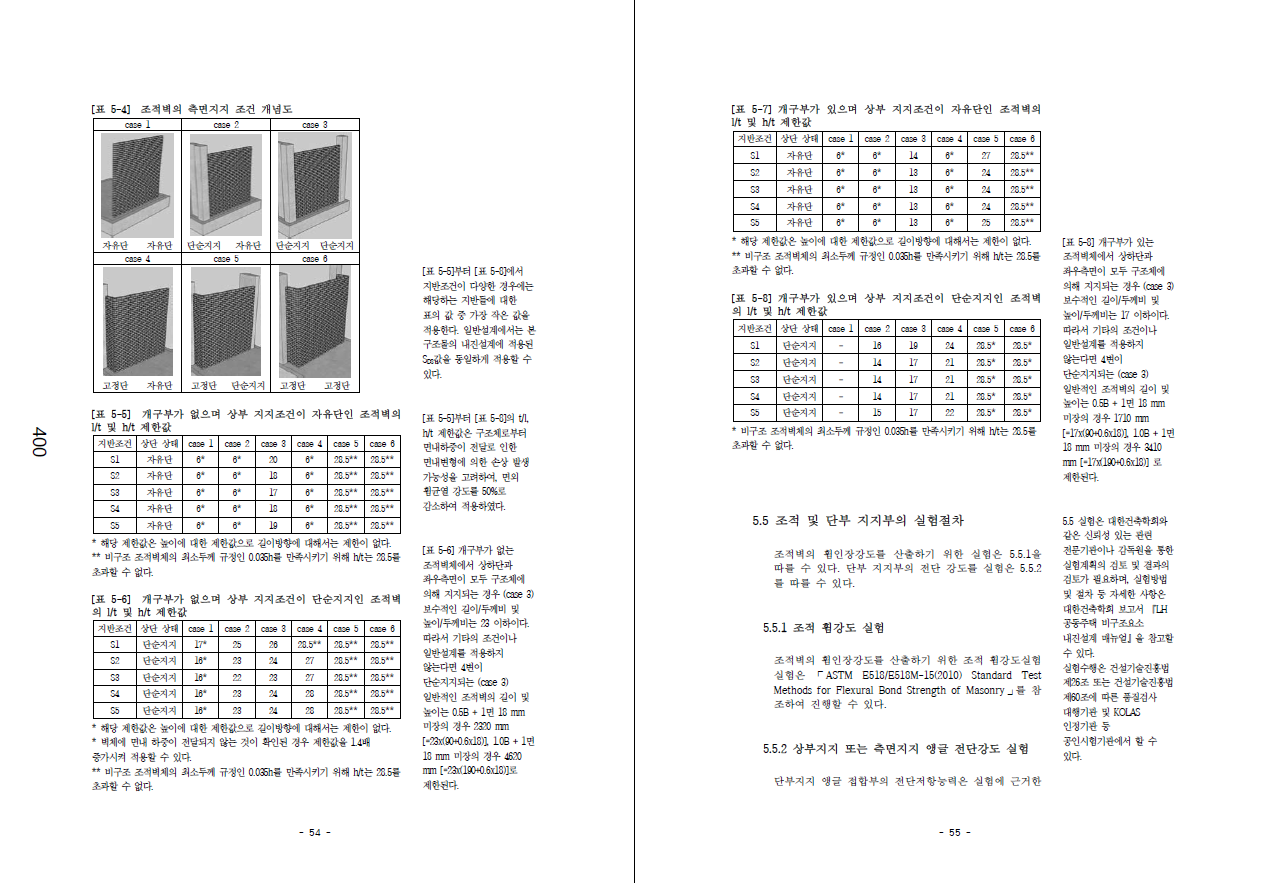

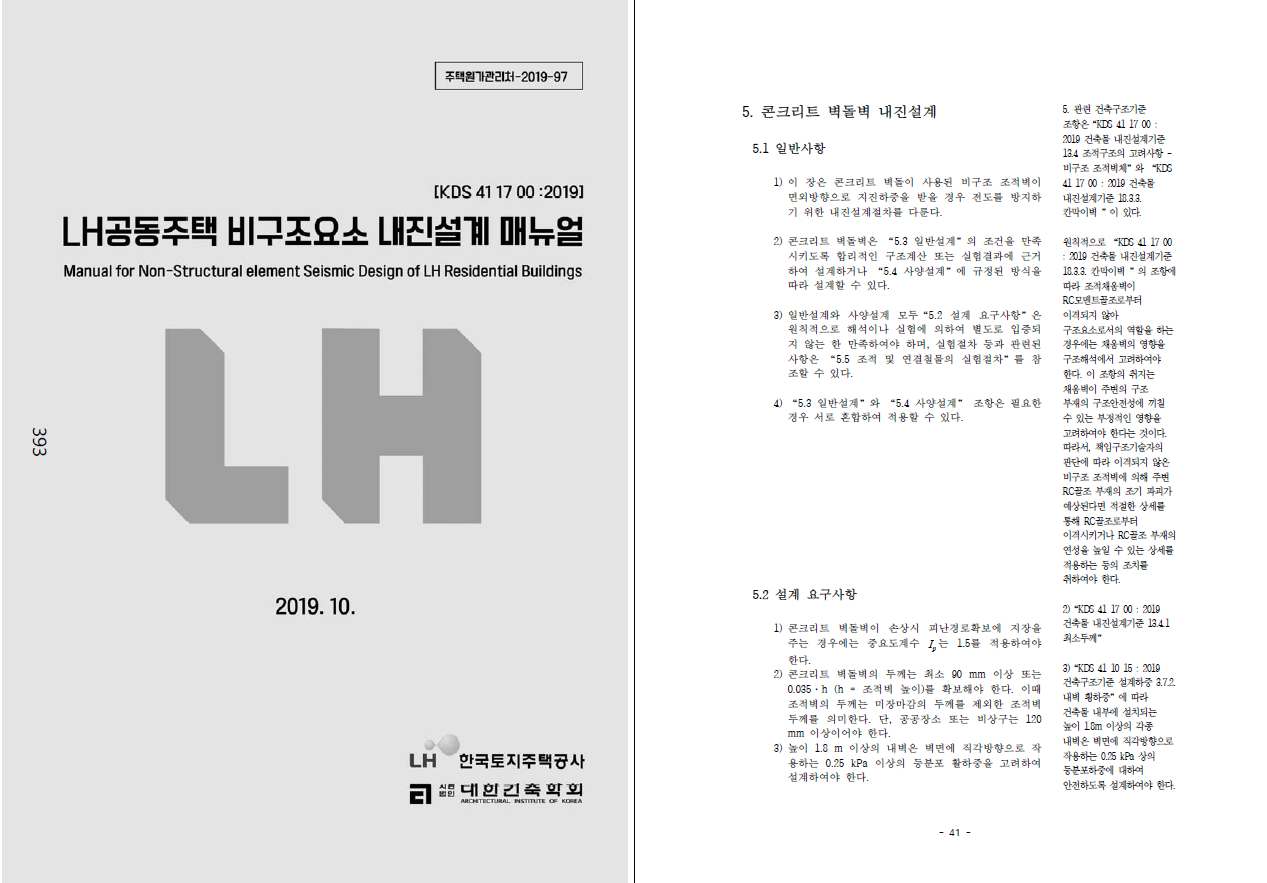

조적칸막이벽 구조검토

칸막이벽은 실내 공간을 구획하기 위해 많이 사용되지만, 지진 시 면외방향 하중에 취약할 수 있습니다.

특히 조적벽체는 벽체 높이, 두께, 길이, 미장 여부, 상부 지지조건, 개구부 유무에 따라 구조안전성이 크게 달라집니다.

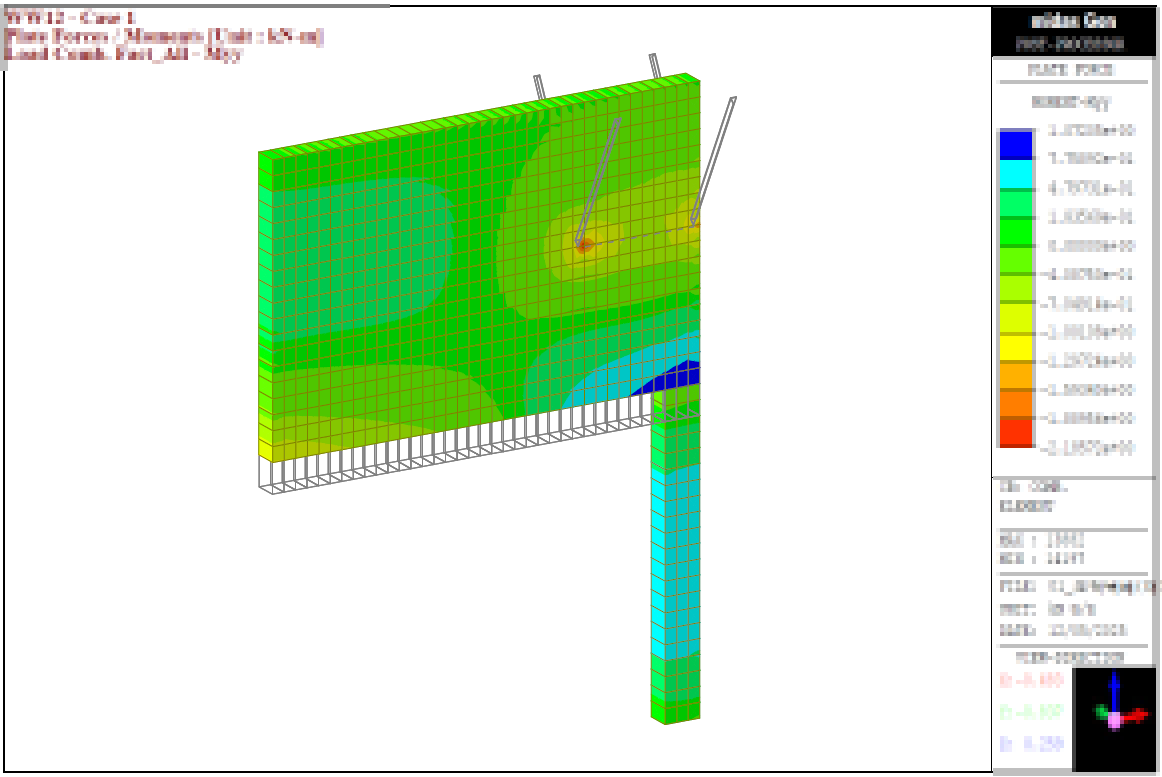

이번 구조검토에서는 피난경로상 칸막이벽과 피난경로가 아닌 칸막이벽을 구분하여 조적벽체의 면외방향 휨강도와 지지철물의 안전성을 검토하였습니다.

검토 과정에서는 조적벽체의 순높이, 순길이, 단위중량, 설계스펙트럼가속도, 중요도계수 등을 반영하여 지진하중을 산정하였습니다.

일부 조건에서는 보강 전 조적벽체의 면외방향 휨강도가 부족한 것으로 확인되어, 보강 및 상세해석을 수행하는 방식으로 구조안전성을 검토하였습니다.

또한 조적벽체 보강 시 경사재 보강은 한 면에 최소 2개소 이상 설치하는 조건을 반영하였습니다.

이처럼 조적벽체 구조검토는 단순히 벽체 두께만 확인하는 업무가 아닙니다. 피난경로 해당 여부, 벽체 높이, 지지 조건, 지진하중,

보강 상세를 종합적으로 검토해야 하며, 현장 조건이 설계도서와 다른 경우에는 구조안전성 검토 결과도 달라질 수 있습니다.

외부마감판넬, 파라펫, 간판 구조검토

외부마감판넬과 간판은 외부에 노출되는 대표적인 비구조요소입니다.

이러한 부재는 자중뿐만 아니라 풍하중과 지진하중을 동시에 받을 수 있으므로, 패널 자체의 강도뿐 아니라 지지철물, 앵커, 접합부의 구조안전성까지 함께 확인해야 합니다.

파라펫은 건물 옥상이나 외벽 상부에 설치되는 부재로, 지진 시 전도 위험이 발생할 수 있습니다.

특히 파라펫은 건물 상부에 위치하는 경우가 많아 지진하중 산정 시 불리한 조건이 될 수 있으며,

외부에 노출되어 풍하중의 영향도 함께 고려해야 합니다.

본 검토에서는 파라펫을 중요도계수 1.5가 적용되는 비구조요소로 보고 구조안전성을 검토하였습니다.

간판 구조검토 역시 중요합니다. 간판은 외벽이나 옥상부에 부착되는 경우가 많고,

강풍이나 지진 발생 시 접합부에 인발력과 전단력이 작용할 수 있습니다.

따라서 간판 구조검토에서는 간판 프레임, 브라켓, 앵커볼트, 부착 구조체의 안전성을 함께 확인해야 합니다.

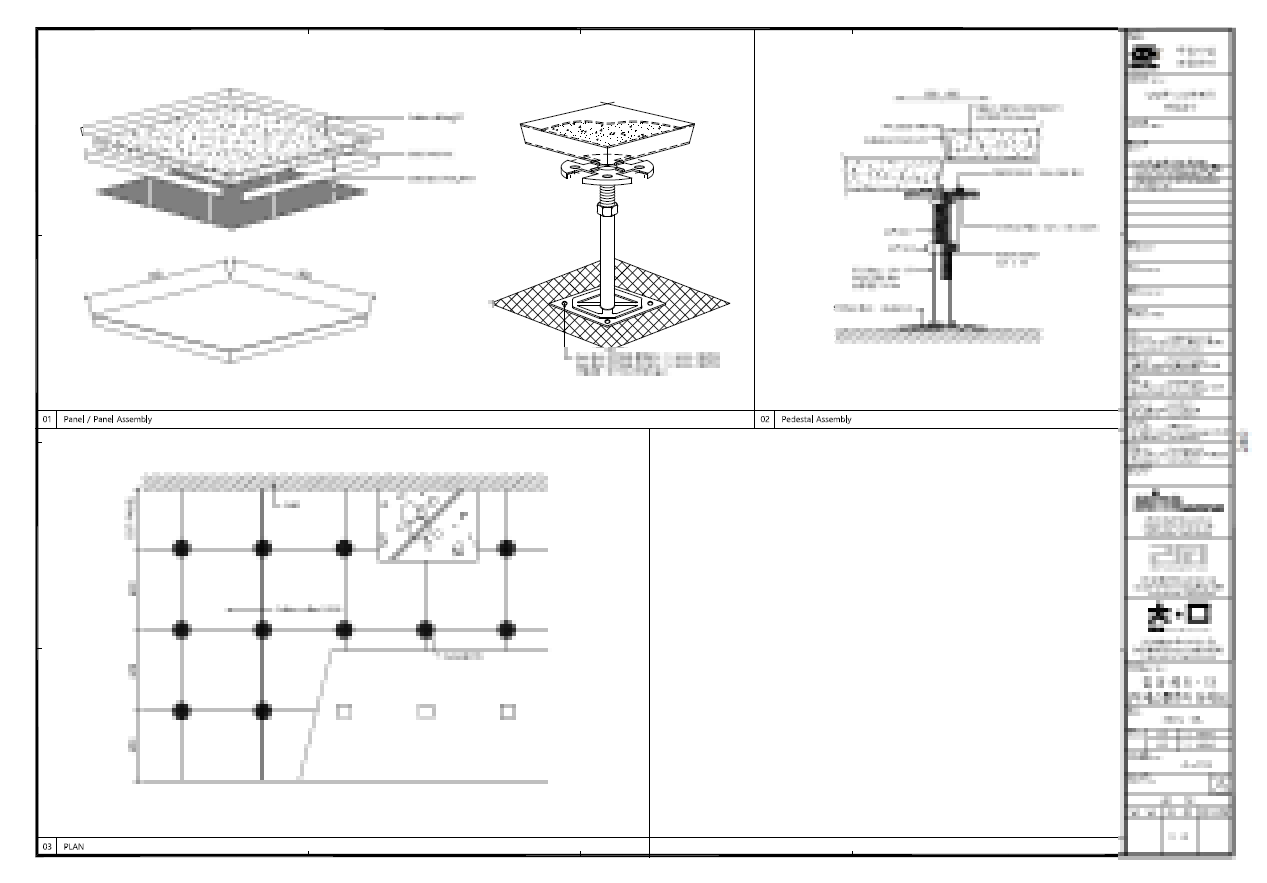

이중바닥, 매달린천장, 경량칸막이벽 검토

이중바닥과 매달린천장은 실내 마감 및 설비공간 확보를 위해 자주 적용되는 요소입니다.

하지만 지진 시 바닥판의 흔들림, 지지대 이탈, 천장재 탈락 등이 발생할 수 있으므로 내진성능 검토가 필요합니다.

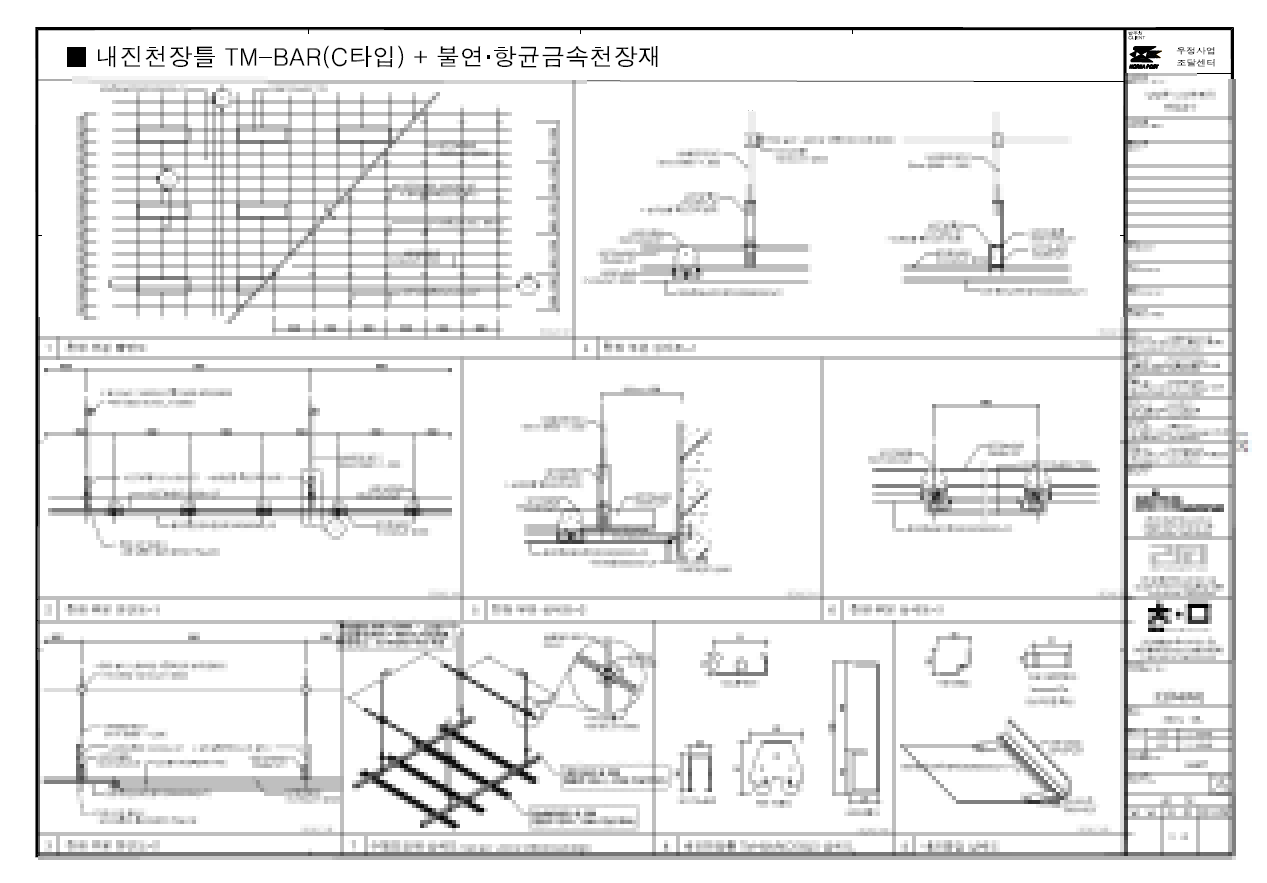

매달린천장은 천장 격자, 천장 패널, 조명기구 등 천장 시스템에 포함되는 부재의 무게를 함께 고려해야 하며,

지진하중이 슬래브 또는 구조체와의 연결부를 통해 안전하게 전달되는지 확인해야 합니다.

경량칸막이벽 역시 단순 마감벽으로 보기 쉽지만, 높이가 크거나 천장재와 연결된 경우에는 구조체에 횡지지되어야 할 수 있습니다.

특히 피난경로 주변의 경량칸막이벽은 지진 시 변형이나 전도에 의해 피난 동선에 영향을 줄 수 있으므로,

설치 조건과 지지 조건을 반영한 구조검토가 필요합니다.

피난경로상 캐노피 및 생활용 수조 PAD 검토

피난경로상 캐노피는 외부 출입구나 보행동선에 설치되는 경우가 많기 때문에,

지진이나 강풍 발생 시 낙하 또는 변형이 발생하지 않도록 검토해야 합니다.

캐노피는 돌출형 부재인 경우가 많아 접합부에 인발력과 휨모멘트가 집중될 수 있으며,

앵커와 지지부의 안전성 확보가 중요합니다.

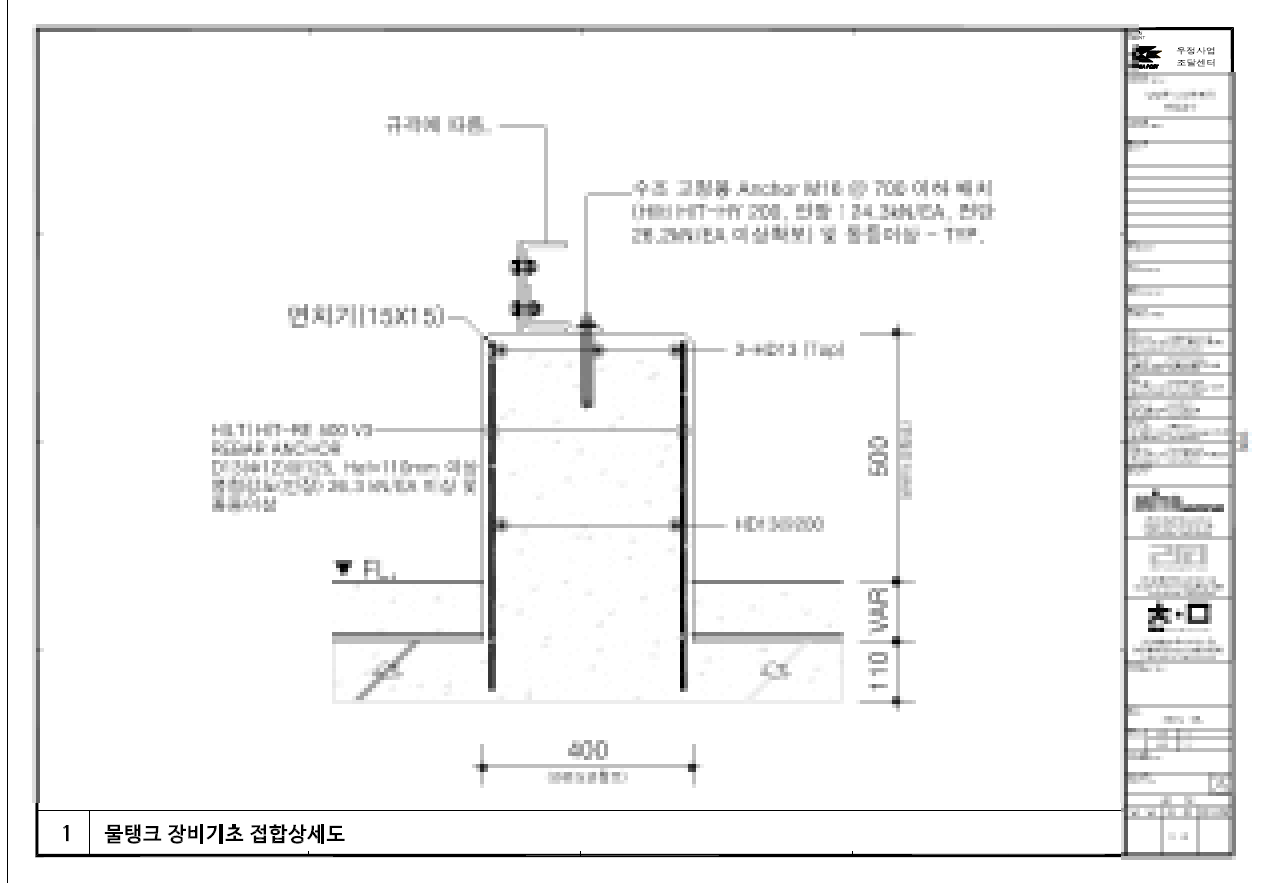

생활용 수조 PAD는 설비하중을 지지하는 장비기초에 해당합니다. 수조는 물이 채워진 상태에서 큰 중량을 가지며, 지진 시 수평하중과

전도 모멘트가 발생할 수 있습니다. 따라서 PAD의 크기, 콘크리트 강도, 앵커 조건, 하중 전달 경로를 함께 검토해야 구조안전성을 확보할 수 있습니다.

구조검토 결과의 의미

남양주 다산우체국 비구조요소 내진설계 구조검토는 하나의 부재만을 검토한 것이 아니라,

공공업무시설에 설치되는 다양한 건축 비구조요소를 항목별로 구분하여 검토한 사례입니다.

칸막이벽, 외부마감판넬, 파라펫, 이중바닥, 매달린천장, 간판, 캐노피, 경량칸막이벽,

생활용 수조 PAD는 각각 하중 조건과 지지 방식이 다르기 때문에 동일한 방식으로 판단할 수 없습니다.

따라서 비구조요소 구조검토는 각 요소의 설치 위치, 하중 조건, 재료강도, 접합부, 앵커, 지지방식, 피난경로 해당 여부를 종합적으로 확인해야 합니다.

또한 현장 시공 조건이 구조검토서에서 제시한 설계조건과 다를 경우에는 반드시 구조기술자의 재검토를 받아야 합니다.

자주 묻는 질문

비구조요소 내진설계는 어떤 경우에 필요한가요?

비구조요소 내진설계는 피난경로상 칸막이벽, 캐노피, 비상유도등, 매달린천장, 외부마감재, 파라펫 등 지진 시 탈락이나 전도 위험이 있는 요소에 대해 필요합니다.

특히 공공시설, 학교시설, 업무시설, 다중이용시설에서는 비구조요소 손상이 피난과 인명안전에 영향을 줄 수 있어 구조검토가 중요합니다.

조적벽체도 구조검토 대상인가요?

네. 조적벽체는 칸막이벽으로 많이 사용되지만, 지진 시 면외방향 하중에 취약할 수 있습니다.

벽체 높이가 크거나 피난경로에 위치하거나 상부 지지조건이 불리한 경우에는 조적벽체 구조검토와 보강 상세 검토가 필요할 수 있습니다.

구조안전확인서는 누가 발급해야 하나요?

구조안전확인서는 건축구조기술사 등 구조전문가의 검토를 통해 발급되는 것이 적절합니다.

구조검토서에서 제시한 설계조건, 하중 조건, 시공 조건이 실제 현장과 일치해야 하며, 조건이 변경되는 경우에는 재검토가 필요합니다.

공공업무시설 비구조요소 구조검토는 어떤 항목을 확인하나요?

공공업무시설 비구조요소 구조검토에서는 칸막이벽, 외부마감판넬, 파라펫, 이중바닥, 매달린천장, 간판, 캐노피, 경량칸막이벽,

장비 PAD 등을 검토할 수 있습니다. 각 항목별로 지진하중, 풍하중, 접합부, 앵커, 지지철물, 부재 내력, 피난경로 영향을 종합적으로 확인합니다.
