소방배관 버팀대 내진설계 구조검토 사례 l 광주 롯데OOOO 신축공사 구조안전확인서

안녕하세요. 강한건축구조기술사사무소입니다.

건축물의 내진설계는 기둥, 보, 슬래브와 같은 주요 구조부재만을 대상으로 하는 것이 아닙니다.

지진이 발생했을 때 건축물 내부의 설비배관, 소방배관, 전기 트레이, 덕트,

장비패드와 같은 비구조요소가 흔들리거나 파손되면 건축물의 기능 유지와 인명안전에 큰 영향을 줄 수 있습니다.

특히 소화배관류는 화재 발생 시 스프링클러, 옥내소화전, 연결송수관 등 소방설비가 정상적으로 작동하기 위해 반드시 필요한 설비입니다.

지진으로 인해 소화배관이 과도하게 흔들리거나, 접합부가 손상되거나, 배관 지지부가 이탈하면 화재 대응 기능에 문제가 발생할 수 있습니다.

따라서 소화배관류 버팀대 내진설계와 구조검토는 단순한 설비 검토가 아니라 건축물의 안전성과 기능 유지를 위한 중요한 검토입니다.

이번 프로젝트는 광주광역시에 위치한 롯데 신축공사의 소화배관류 버팀대 내진설계 구조검토 사례입니다.

대상 건축물은 지하 6층, 지상 31층 규모의 고층 건축물이며, 건물 높이는 약 105.41m로 검토되었습니다.

고층 건축물은 지진 발생 시 상부층으로 갈수록 비구조요소에 작용하는 지진하중의 영향이 커질 수 있기 때문에,

소방배관류의 설치 위치와 지지 조건을 반영한 구조검토가 필요합니다.

소화배관류 버팀대 내진설계가 필요한 이유

소화배관은 평상시에는 천장 내부나 기계실, 설비공간에 설치되어 있어 구조적 중요성이 잘 드러나지 않습니다.

그러나 지진 발생 시 배관은 자중과 내부 유체하중을 가진 상태에서 수평방향으로 흔들리게 됩니다.

이때 배관이 충분히 지지되지 않으면 배관 연결부, 밸브, 행거, 앵커부, 지지철물 등에 과도한 힘이 발생할 수 있습니다.

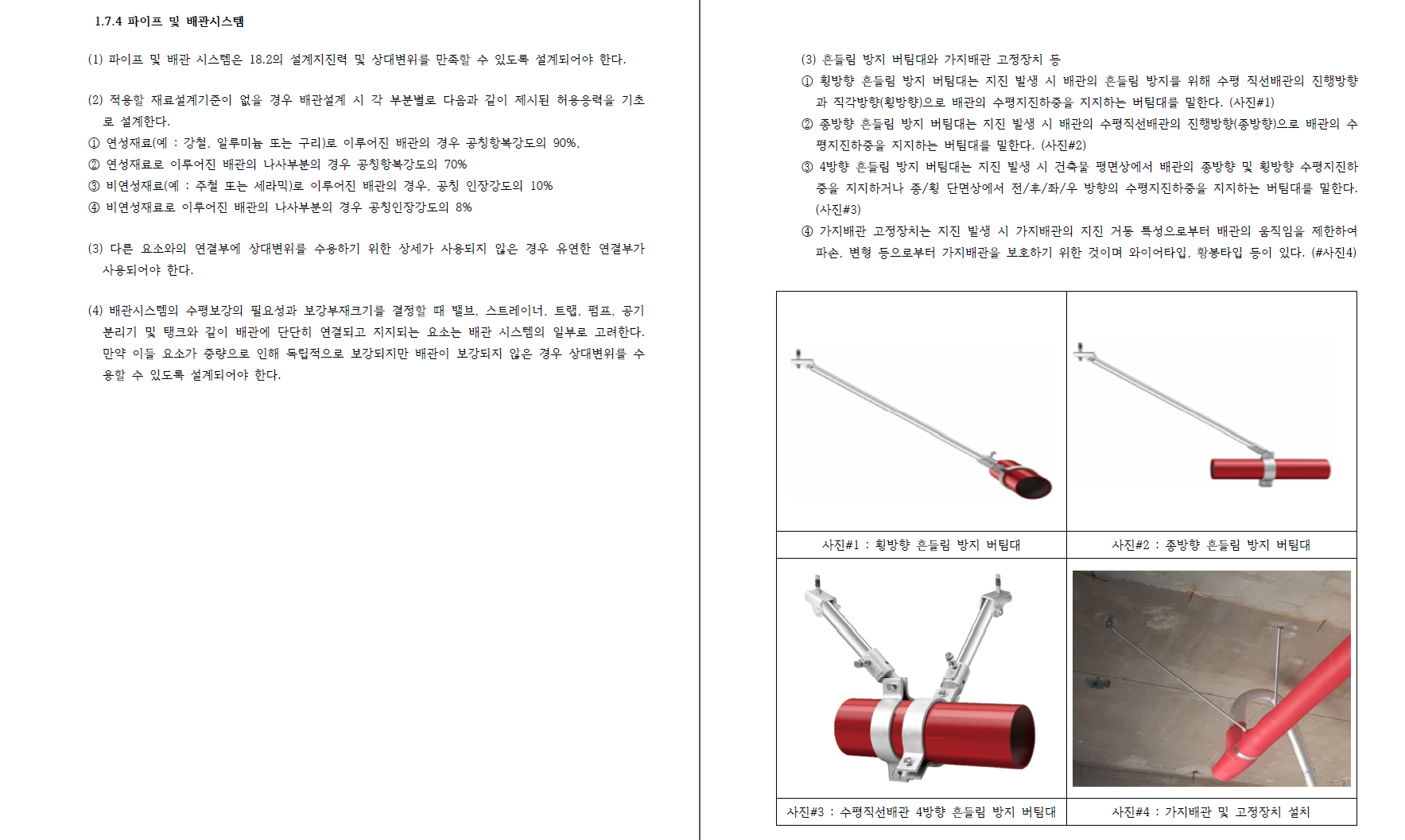

소화배관류 버팀대는 이러한 흔들림을 제어하기 위한 장치입니다.

횡방향 흔들림 방지 버팀대는 배관 진행방향과 직각방향으로 작용하는 수평지진하중을 지지하고,

종방향 흔들림 방지 버팀대는 배관 진행방향으로 작용하는 하중을 지지합니다

. 또한 4방향 버팀대는 배관의 전후좌우 방향 움직임을 함께 제어하기 위한 구조적 장치입니다.

이처럼 소화배관류 구조검토는 단순히 배관이 천장에 매달려 있는지 확인하는 것이 아니라,

지진 시 배관시스템이 어느 방향으로 움직이고, 그 하중이 어떤 지지부와 앵커를 통해 구조체로 전달되는지를 확인하는 과정입니다.

검토 대상과 구조검토 범위

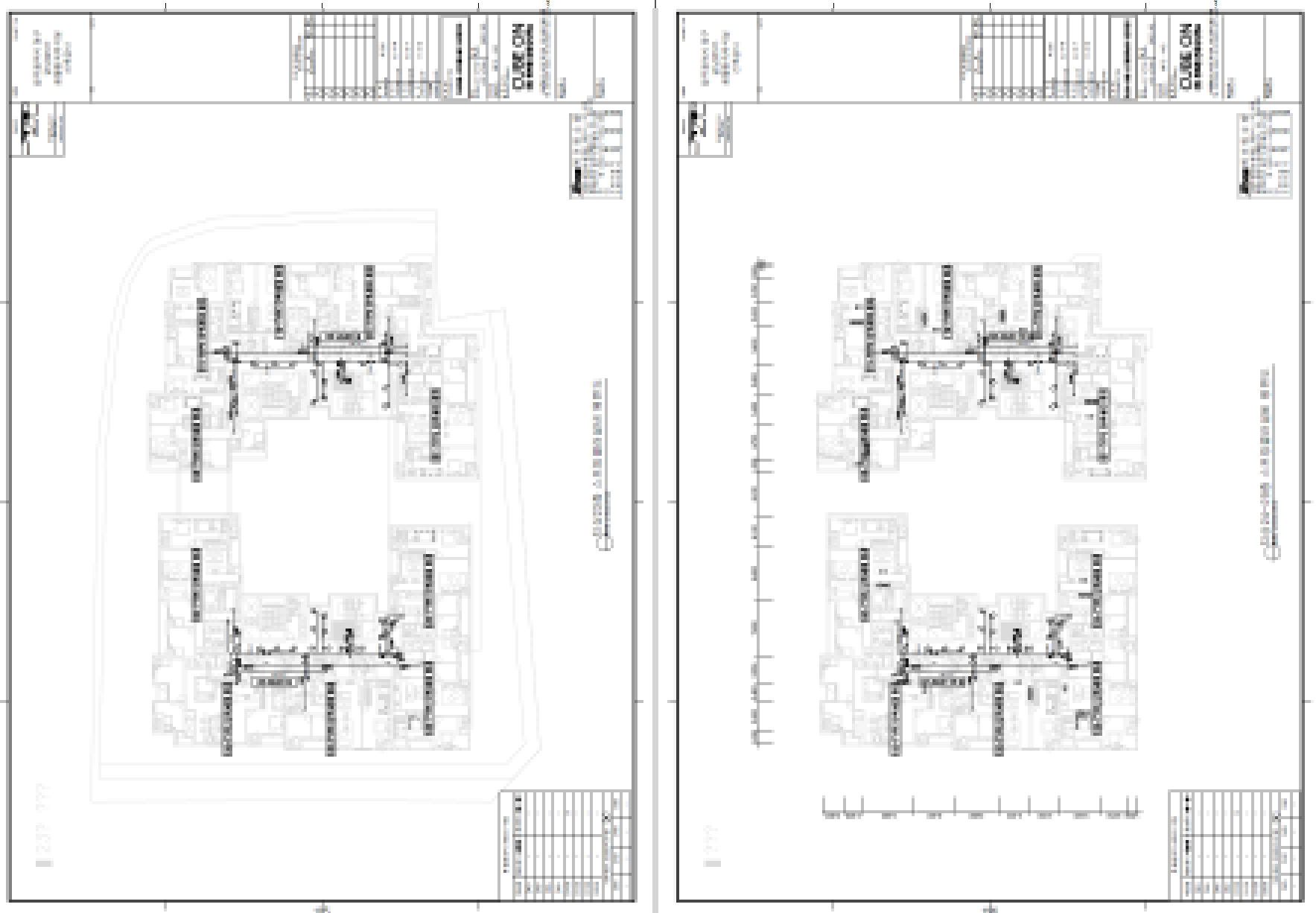

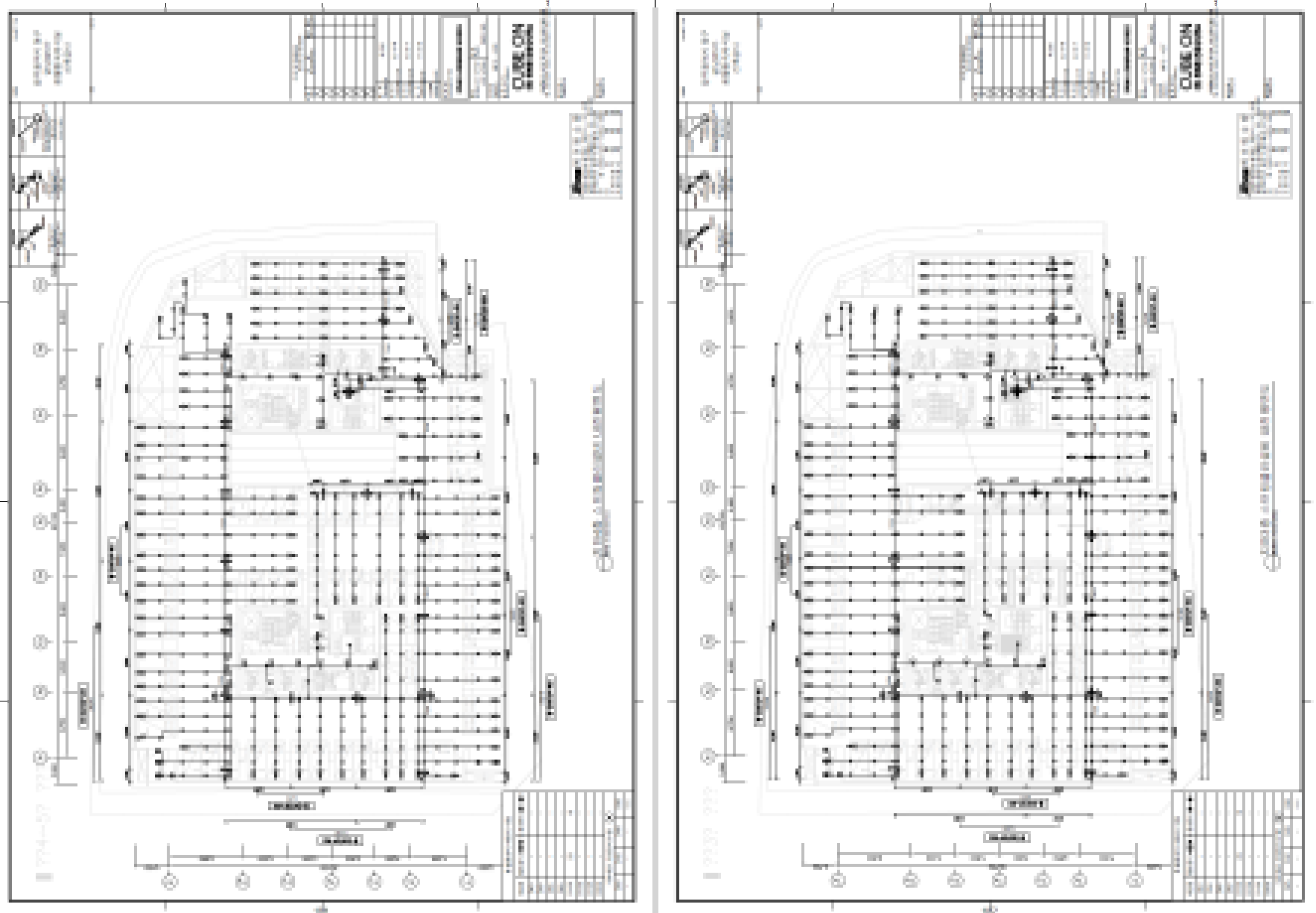

이번 구조검토에서는 광주 롯데시그니엘 신축공사의 소화배관류를 대상으로 다양한 버팀대 형식을 검토하였습니다.

주요 검토 항목은 횡방향 흔들림 방지 버팀대, 종방향 흔들림 방지 버팀대, 소화펌프 수직배관 4방향 버팀대,

감압밸브 부분 수직배관 4방향 버팀대, 저층형 종방향 버팀대, 입상관 사방향 버팀대입니다.

각 검토 항목은 배관의 설치 위치, 배관 길이, 배관 중량, 지지대 조건,

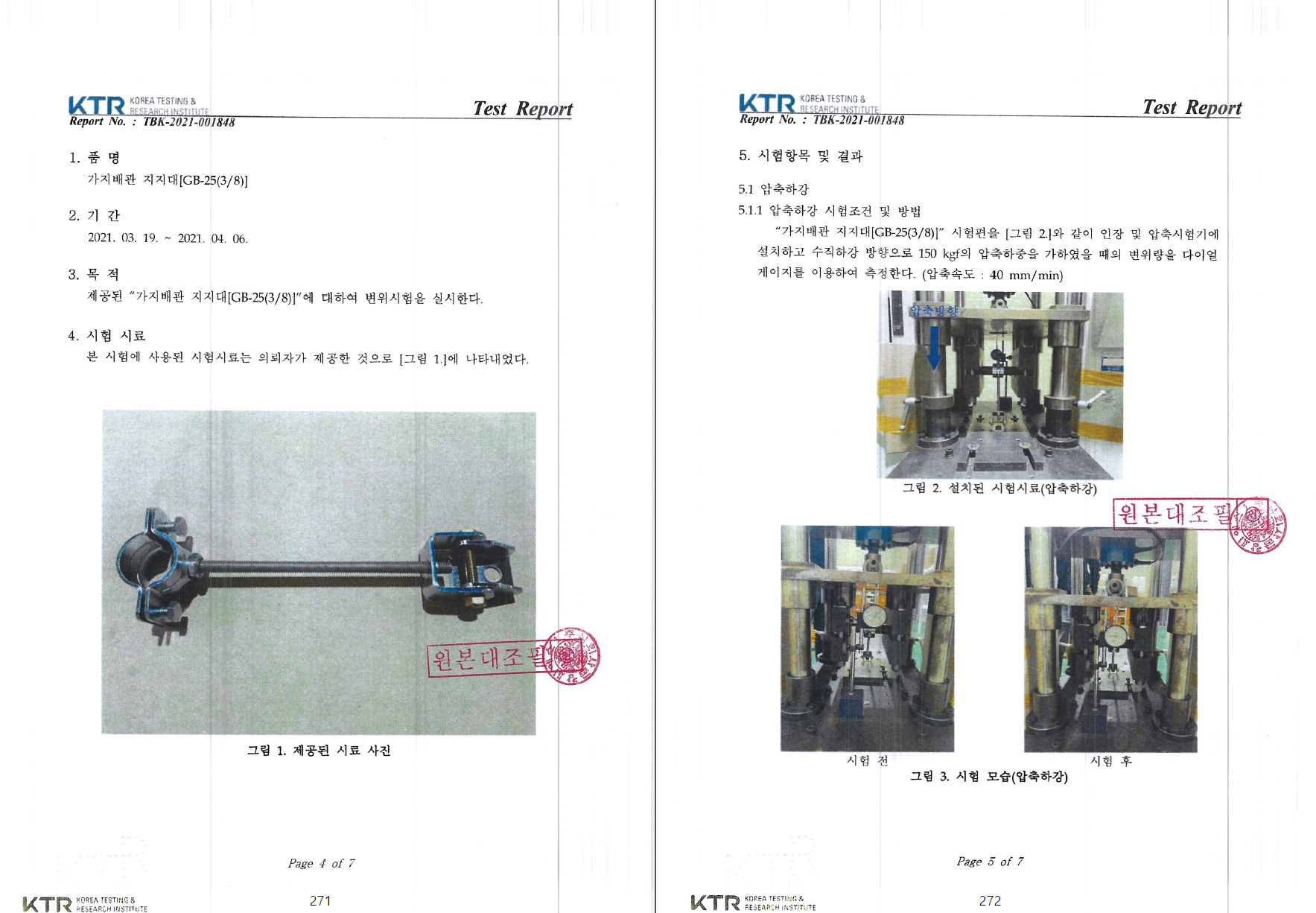

버팀대 제품 허용하중, 앵커볼트 허용하중, 영향구역 하중 등을 기준으로 구조안전성을 확인하였습니다.

특히 소화펌프 수직배관이나 감압밸브 주변 배관은 일반 수평배관보다 하중 전달 조건이 복잡할 수 있기 때문에,

4방향 버팀대 적용을 통해 수평지진하중에 대한 안정성을 검토하는 것이 중요합니다.

적용 기준과 설계하중

본 구조검토는 KDS 41 17 00 건축물 내진설계기준과 소방시설의 내진설계 기준을 바탕으로 수행되었습니다.

광주광역시 지역계수, 지반조건, 중요도계수, 비구조요소 설계계수를 반영하여 지진하중을 산정하였으며,

소방배관류의 특성을 고려하여 수평방향 등가정적하중과 수직지진하중을 검토에 적용하였습니다.

소화배관류는 지진 이후에도 기능을 유지해야 하는 비구조요소에 해당하므로 중요도계수 적용이 중요합니다.

이번 검토에서는 중요도계수를 반영하여 배관과 버팀대에 작용하는 지진하중을 산정하였고,

각 버팀대가 해당 하중을 안전하게 지지할 수 있는지를 확인하였습니다.

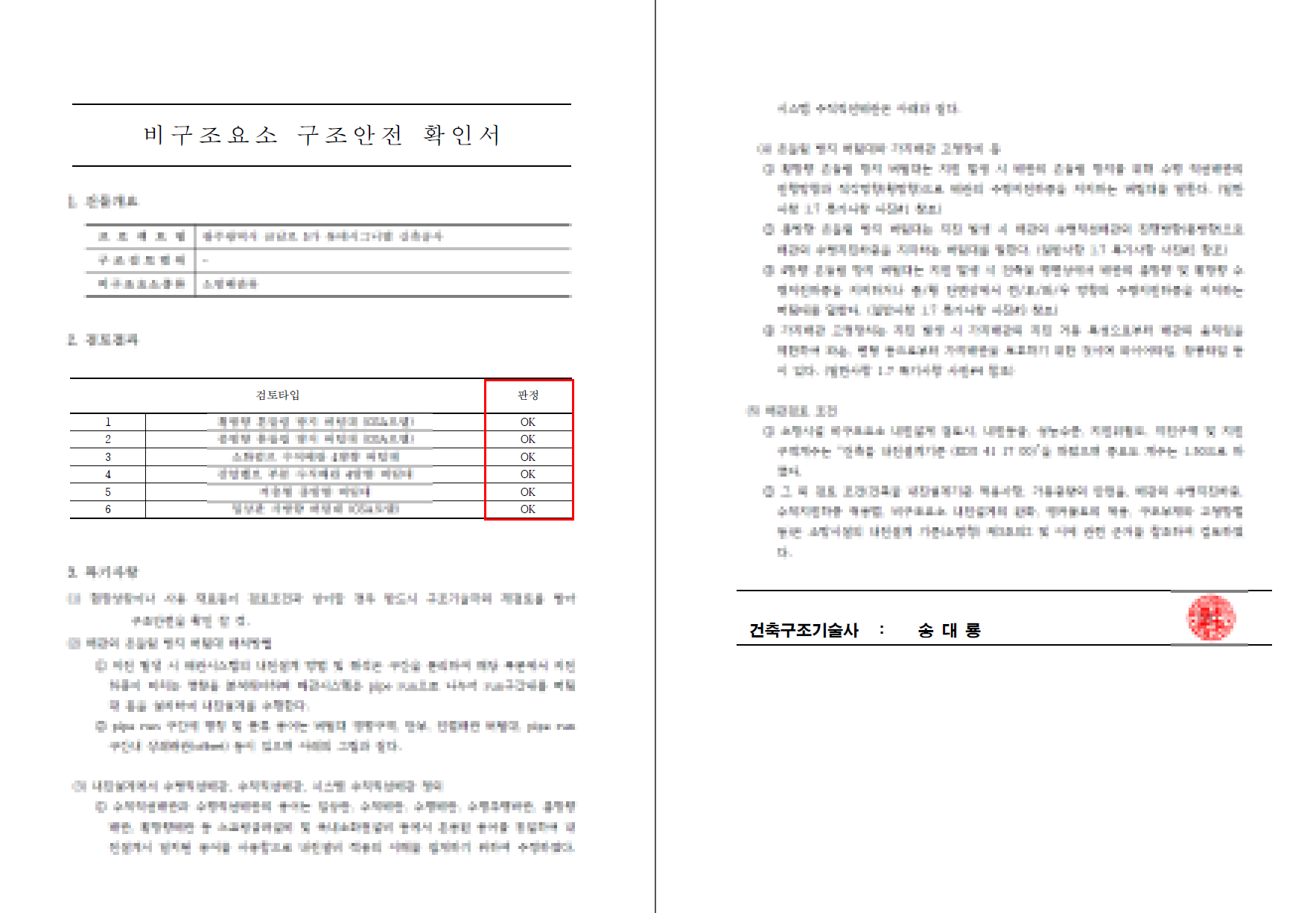

소화배관 버팀대 구조검토 결과

검토 결과, 횡방향 흔들림 방지 버팀대, 종방향 흔들림 방지 버팀대, 소화펌프 수직배관 4방향 버팀대,

감압밸브 부분 수직배관 4방향 버팀대, 저층형 종방향 버팀대, 입상관 사방향 버팀대는 모두 구조적으로 안전한 것으로 검토되었습니다.

구조검토에서는 지지부의 최대 허용하중, 앵커볼트 허용하중, 흔들림 방지 버팀대 제품 허용하중, 영향구역 최대 허용하중을 각각 비교하였습니다.

각 항목의 내력비가 허용범위 이내로 확인되어, 보고서에서 제시한 조건을 준수하여 시공할 경우

소화배관류 버팀대는 지진하중에 대해 구조안전성을 확보하는 것으로 판단됩니다.

시공 시 유의사항

소화배관류 버팀대 내진설계에서 중요한 것은 구조검토서의 조건과 실제 현장 시공 조건이 일치해야 한다는 점입니다.

배관 구경, 배관 길이, 배관 중량, 버팀대 간격, 설치 각도, 앵커 종류, 앵커 매입깊이,

고정 방식이 검토 조건과 달라지는 경우에는 기존 구조검토 결과를 그대로 적용하기 어렵습니다.

특히 지진하중을 받는 버팀대는 단순히 설치만 되어 있다고 안전한 것이 아닙니다.

버팀대가 구조체에 확실하게 고정되어야 하며,

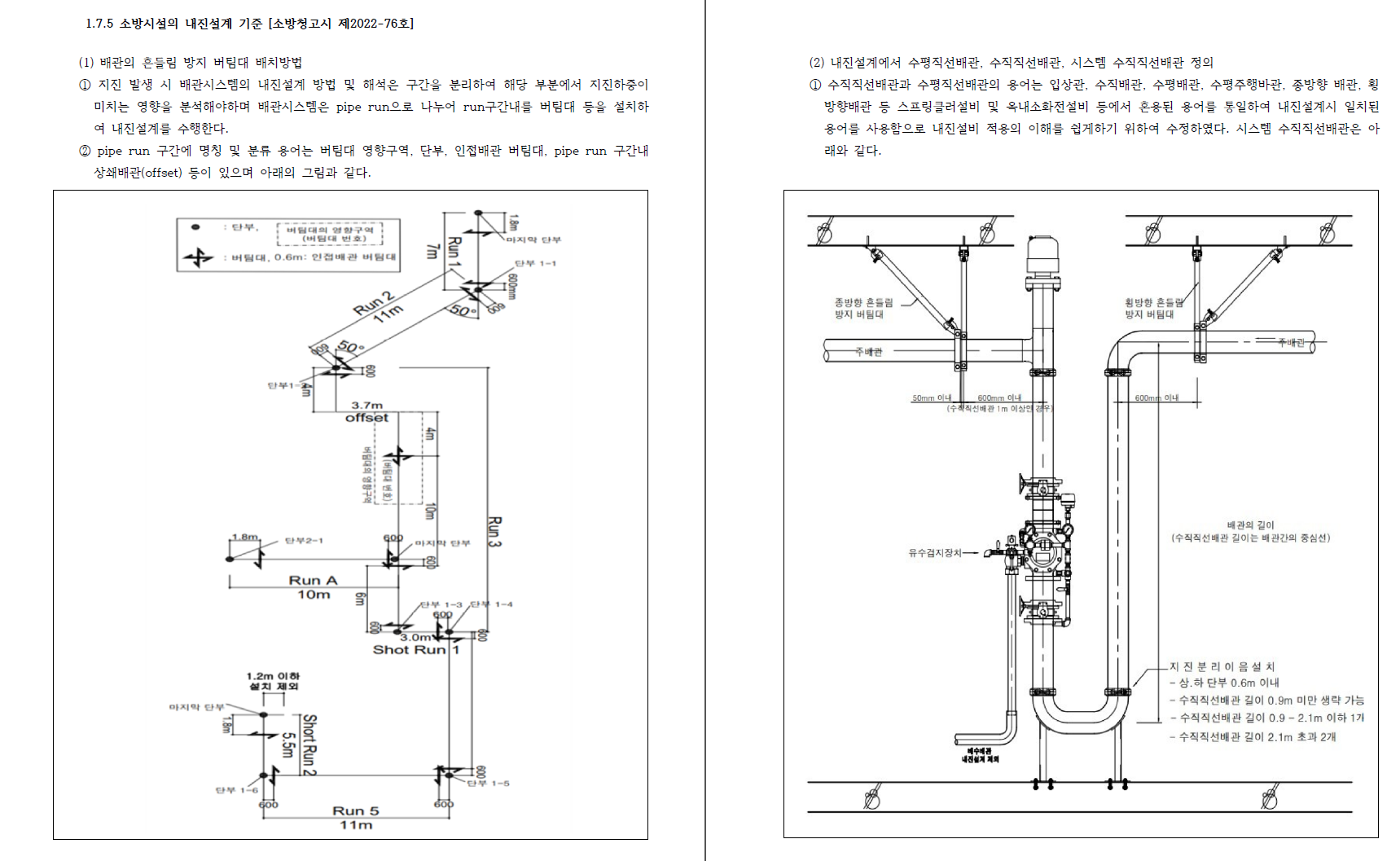

앵커볼트의 성능과 시공 품질이 확보되어야 합니다. 또한 배관시스템은 pipe run 구간으로 나누어 영향구역을 설정하고,

각 구간에서 지진하중이 적절하게 전달되도록 배치해야 합니다.

현장 상황이나 사용 재료가 구조검토서의 조건과 상이한 경우에는 반드시 구조기술자의 재검토를 받아야 합니다.

이는 단순한 행정 절차가 아니라, 지진 발생 시 소방설비의 기능 유지와 건축물 이용자의 안전을 확보하기 위한 필수 조건입니다.
