경상북도 청송군 안덕119안전센터 비구조요소 구조검토 사례 l 파라펫·외부 치장벽돌 구조안전확인서

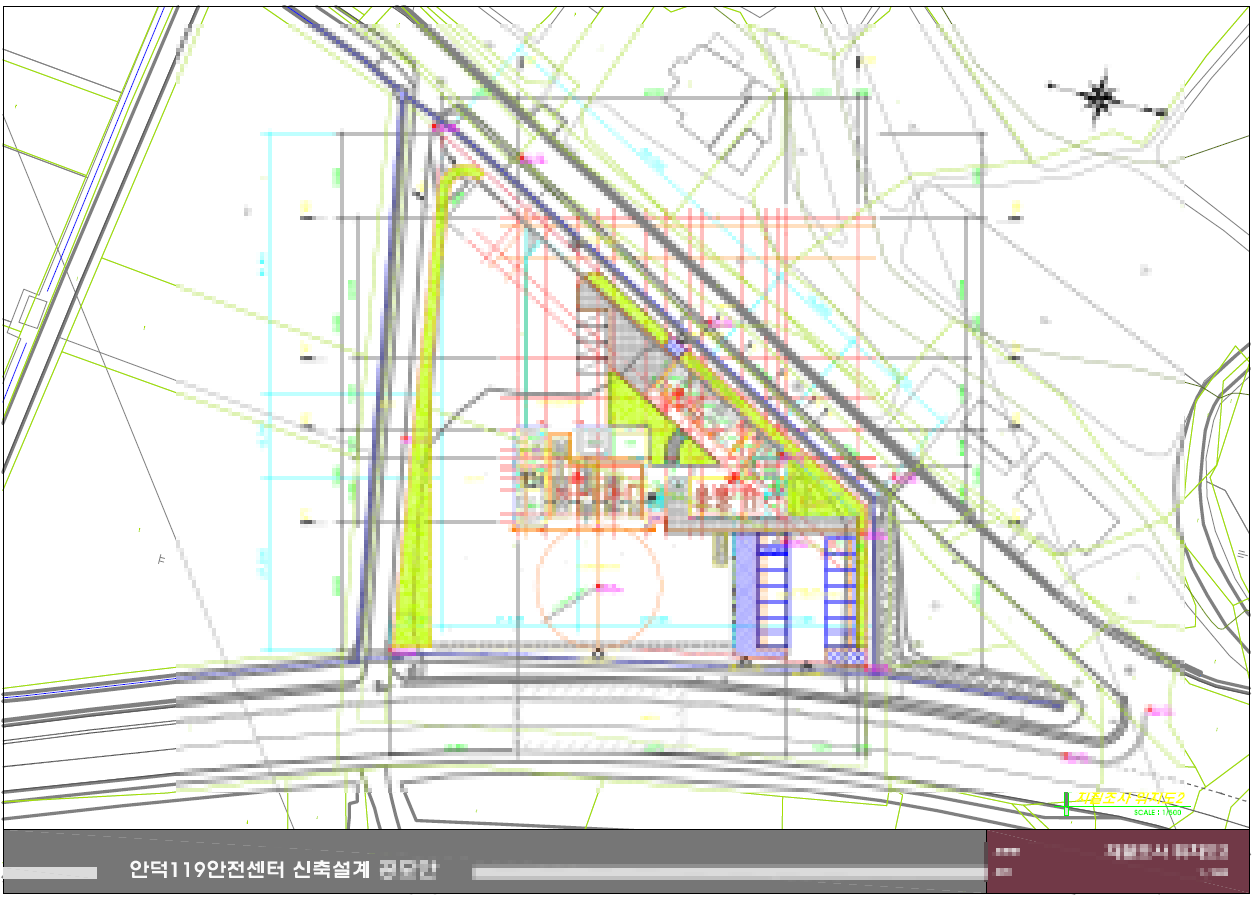

경북 청송군 안덕면 명당리 252, 252-1번지에 계획된

안덕119안전센터 신축공사에 대해 비구조요소 구조검토를 수행하였습니다.

이번 검토 대상은 건축물 외부에 설치되는 파라펫과 외부 치장벽돌입니다.

대상 건축물은 제1종 근린생활시설 중 소방서 용도로 계획된 시설이며, 규모는 지하 1층, 지상 5층입니다.

119안전센터는 지역의 재난 대응과 긴급 출동 기능을 담당하는 시설이기 때문에,

주요 구조체뿐 아니라 외부 마감재와 옥상부 비구조요소의 안전성도 중요한 검토 대상이 됩니다.

안덕119안전센터 구조검토 개요

본 구조검토는 KDS 41 17 00 건축물 내진설계기준에 따라 외부 치장벽돌과 파라펫을 각각 구분하여 수행하였습니다.

두 요소는 모두 건물 외부에 설치되는 비구조요소이지만, 하중을 받는 방식과 구조검토 포인트가 서로 다릅니다.

외부 치장벽돌은 조적 마감재가 외벽에서 이탈하지 않도록 연결철물의 간격과 정착 방식을 확인하는 것이 핵심입니다.

반면 파라펫은 건물 상부에 설치되는 벽체이므로 지진하중과 풍하중에 의해 발생할 수 있는 전도, 균열, 휨에 대한 검토가 중요합니다.

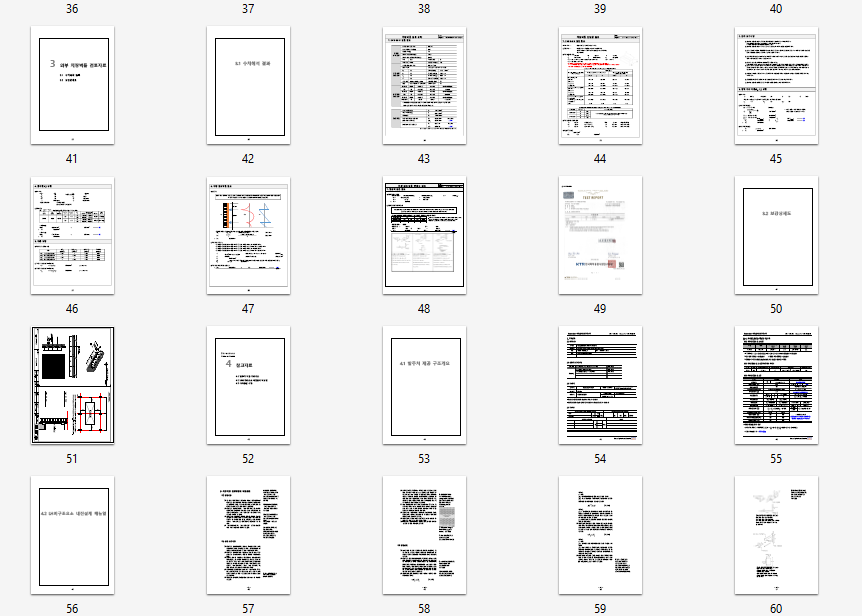

외부 치장벽돌 구조검토

외부 치장벽돌 검토에서는 청송 지역의 지진조건과 풍하중 조건을 적용하였습니다.

지진하중은 유효지반가속도 0.19g, 지반분류 S2, 중요도계수 1.50을 반영하여 산정하였으며,

풍하중은 청송 지역 기본풍속 28m/s, 지표면조도구분 C, 중요도계수 1.0을 적용하여 외벽 풍하중 부압 1.729N/㎡로 검토하였습니다.

치장벽돌은 외부에 노출되는 마감재이기 때문에 지진하중뿐 아니라 바람에 의한 부압 조건도 함께 확인해야 합니다.

검토 결과, 외부 치장벽돌은 C형타이, 사각고리, 고정클립, 와이어,

칼블럭으로 구성된 철물 시스템을 적용하는 조건에서 구조적으로 안전한 것으로 판단되었습니다.

철물간격은 수직간격, 수평간격 이하 조건으로 제시되었으며,

해당 간격을 초과하지 않도록 시공하는 것이 중요합니다.

외부 치장벽돌은 단순히 벽돌을 쌓는 마감공사가 아니라,

연결철물이 구조체와 치장벽돌 사이에서 하중을 전달하는 구조 시스템입니다.

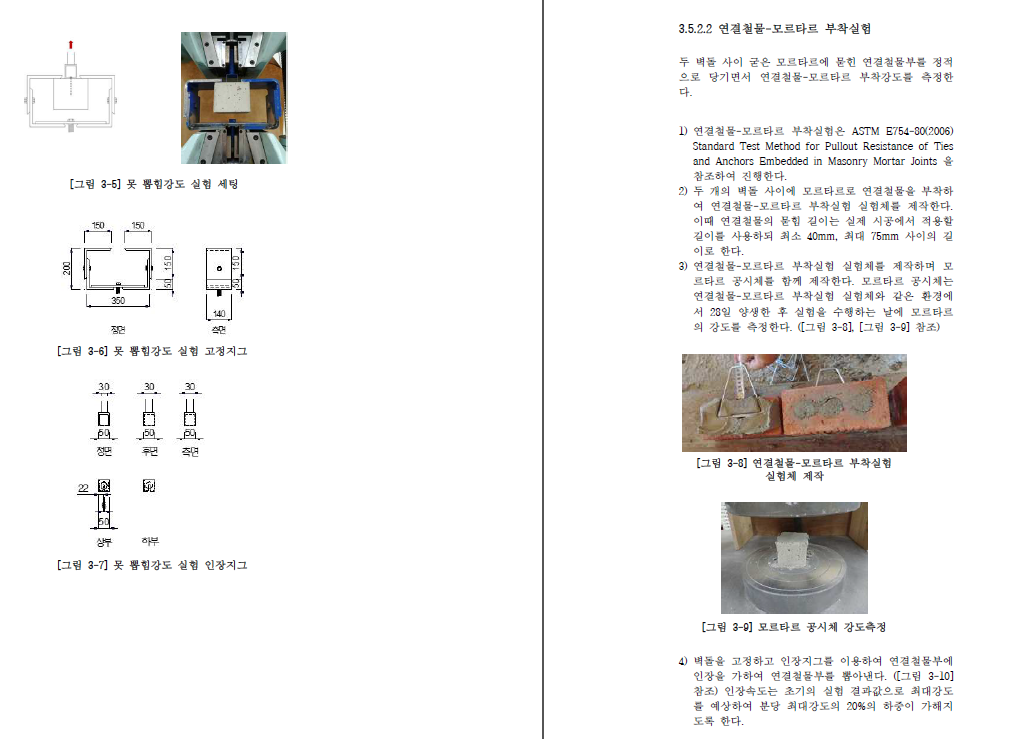

따라서 줄눈에 매입되는 연결철물은 줄눈보강근과 적절히 연결되거나 갈고리 정착 등으로 뽑힘파괴를 방지할 수 있는 상세가 필요합니다.

또한 조적개체 압축강도, 모르타르 강도, 줄눈 두께, 연결철물 재질 등도 구조안전성 확보에 영향을 줄 수 있습니다.

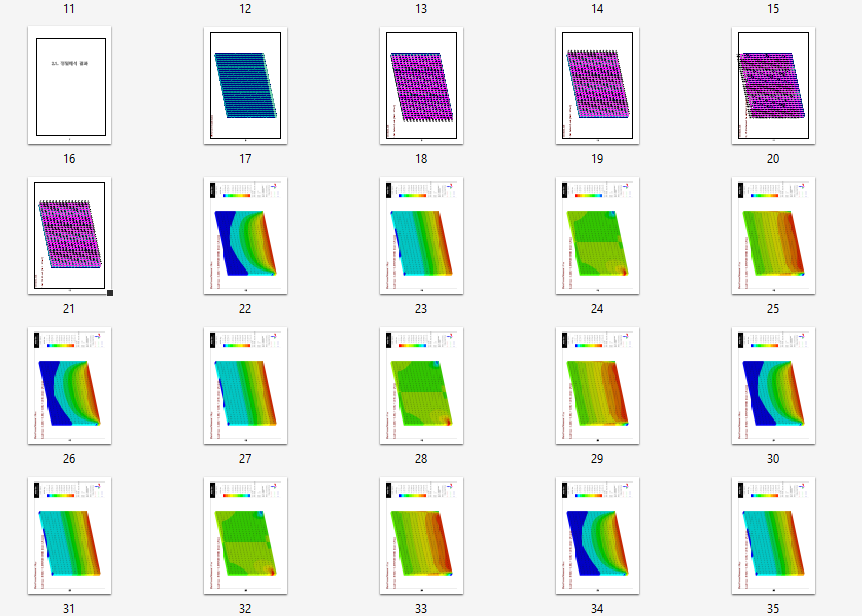

파라펫 구조검토

파라펫은 옥상이나 외벽 상부에 설치되는 벽체로, 건물의 가장 높은 위치에서 지진하중과 풍하중을 받는 부재입니다.

이번 검토에서는 최고 높이를 반영하여 가장 불리한 조건으로 파라펫 구조검토를 수행하였습니다.

파라펫 지진하중은 유효지반가속도 0.19g, 지반분류 S2, 중요도계수 1.50을 적용하여 산정하였고,

풍하중은 기본풍속 28m/s와 파라펫 계수 2.50을 반영하여 외벽 풍하중 부압을 검토되었습니다.

검토 결과, 파라펫 검토높이 이하 조건에서 구조적으로 안전한 것으로 확인되었습니다.

또한 파라펫과 함께 방수턱도 검토 조건을 만족하는 경우 구조적으로 안전한 것으로 판단되었습니다.

시공 시 확인해야 할 사항

이번 보고서에서 제시된 검토 결과는 구조검토서의 조건을 만족한다는 전제에서 의미가 있습니다.

외부 치장벽돌의 철물 타입, 철물 간격, 칼블럭 정착 조건, 파라펫 두께,

철근 배근간격, 검토높이 등이 현장과 달라지는 경우에는 기존 결과를 그대로 적용하기 어렵습니다.

특히 파라펫은 원설계 도면의 배근간격이 본 구조검토서에서 제시한 배근간격 이하인 경우 원설계 배근을 따를 수 있으나,

제시된 배근간격을 초과하는 경우에는 구조검토서에 명기된 배근상세를 기준으로 시공해야 합니다.

현장상황이나 사용 재료가 변경되는 경우에는 반드시 구조기술자의 재검토를 통해 구조안전을 다시 확인해야 합니다.

구조검토 결과의 의미

안덕119안전센터 비구조요소 구조검토는 소방서 건축물 외부에 설치되는

치장벽돌과 파라펫의 구조안전성을 확인한 사례입니다.

외부 치장벽돌은 연결철물과 정착상세가 중요하고,

파라펫은 높이와 배근, 풍하중 및 지진하중 조건이 중요합니다.

검토 결과, 보고서에서 제시한 조건을 준수하여 시공할 경우 전층

외부 치장벽돌과 THK.200 파라펫 및 방수턱은 구조적으로 안전한 것으로 판단되었습니다.

자주 묻는 질문

외부 치장벽돌도 구조검토 대상인가요?

네. 외부 치장벽돌은 건물 외부에 설치되는 비구조요소로, 지진이나 강풍 발생 시 탈락 위험이 있을 수 있습니다.

연결철물 간격과 정착상세를 확인하는 구조검토가 필요할 수 있습니다.

파라펫은 왜 풍하중 검토가 중요한가요?

파라펫은 건물 상부에 설치되어 바람의 영향을 크게 받을 수 있습니다.

이번 검토에서도 파라펫 계수 2.50을 반영하여 풍하중을 검토하였습니다.

현장 철물 간격이 달라지면 어떻게 해야 하나요?

외부 치장벽돌 철물간격이나 파라펫 배근간격이 구조검토서 조건과 달라질 경우

구조안전성이 달라질 수 있으므로 구조기술자의 재검토가 필요합니다.
